內部功能圖：
8.A/D與D/A轉換器

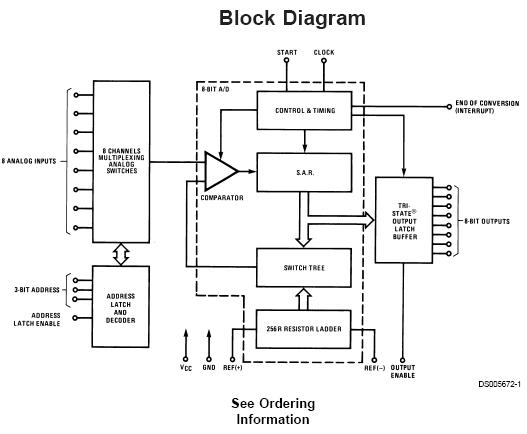

ADC0809：ADC0809是采樣頻率為8位的、以逐次逼近原理進行?！獢?shù)轉換的器件。其內部有一個8通道多路開關，它可以根據地址碼鎖存譯碼后的信號，只選通8個單斷模擬輸入信號中的一個進行A/D轉換。其內部原理及管腳如附圖1-37所示。

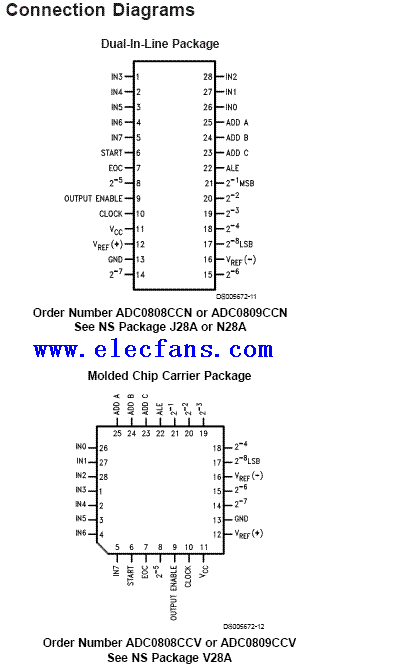

附圖1-37 ADC0809內部原理圖及管腳圖
