主從RS觸發器電路及工作原理

1. 電路組成和符號

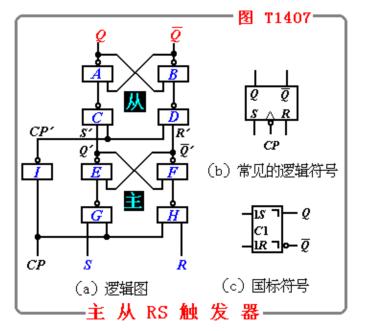

主從RS觸發器電路和邏輯符號如圖T1407所示。

其中A、B、C、D門組成的同步RS觸發器，稱為從觸發器；E、F、G、H門組成另一個同步RS觸發器，稱為主觸發器。時鐘脈沖CP直接控制主觸發器，并通過I門倒相，以 控制從觸發器。

2. 工作原理

    （1）當CP＝１即時鐘脈沖到來時，G、H門打開，接收R、S端的信號，使主觸發器發生動作，由于＝0，C、D門被封鎖，使從觸發器亦即整個觸發器保持原狀態不變。

   2）當CP＝0即時鐘脈沖回到低電平時，G、H門被封鎖，主觸發器不動作，其狀態保持不變；由于＝1，C、D門打開，接收主觸發器原狀態信號，使從觸發器發生動作，從而導致整個觸發器處于某一確定狀態。

    顯然，由與非門構成的主從RS觸發器的特性方程和由與非門構成的同步RS觸發器相同，即：

由此可見，主從RS觸發器狀態的翻轉發生在CP脈沖的下降沿，即CP由１跳變到0的時刻。在CP＝１期間觸發器的狀態保持不變。因此，來一個時鐘脈沖，觸發器狀態至多改變一次，從而解決了同步RS觸發器的空翻問題。
