485引腳定義說明
1 連接主機端的RS485接口。
----信號定義如下：
----RS485接口 --------信號含義
---- 3 -----------B RXD- 接收數據
---- 4 ------------A RXD+ 接收數據
---- 5------------ Y TXD+ 發送數據
---- 7------------ Z TXD- 發送數據
2-連接從機端的RS485接口。
----信號定義如下：
----RS485接口--------- 信號含義
---- 3------------ Z TXD- 發送數據
---- 4------------ Y TXD+ 發送數據
---- 5------------ A RXD+ 接收數據
---- 7------------ B RXD- 接收數據

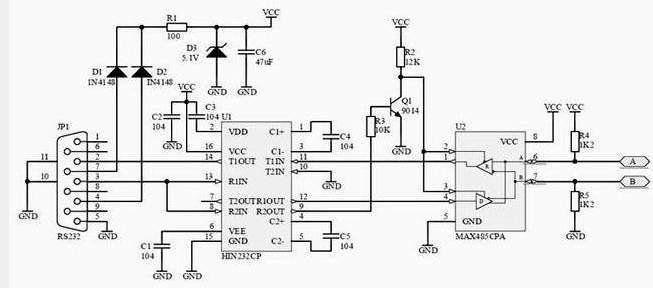

458接口應用電路原理圖：
