62256引腳圖

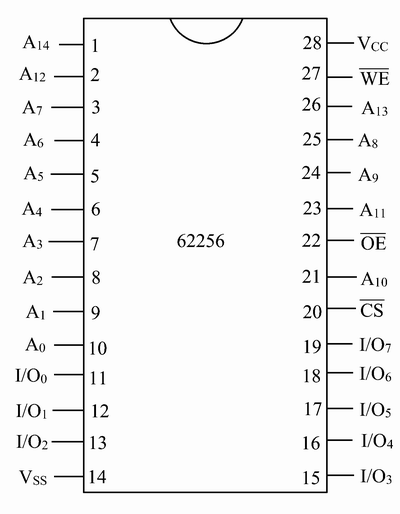

圖2．7 62256引腳圖
62256分別是32 K×8的高集成度的隨機存取存儲器，有28個引腳，采用雙列直插式結構，62256的引腳分布如圖2．7所示。它們的內部結構與6264類似，也是由存儲器陣列、行／列地址譯碼器以及數據輸入輸出控制邏輯組成。引腳功能和外部特性與6264基本相同，區別僅在于由于容量大，第26引腳為A13第1引腳為A14。
