6264是一種8K×8的靜態存儲器，其內部組成如圖2．5（a）所示，主要包括512×128的存儲器矩陣、行／列地址譯碼器以及數據輸入輸出控制邏輯電路。地址線13位，其中A12～A3用于行地址譯碼，A2～A0和A10用于列地址譯碼。在存儲器讀周期，選中單元的8位數據經列I/O控制電路輸出；在存儲器寫周期，外部8位數據經輸入數據控制電路和列I／O控制電路，寫入到所選中的單元中。6264有28個引腳，如圖2．5（b）所示，采用雙列直插式結構，使用單一＋5 V電源。其引腳功能如下：

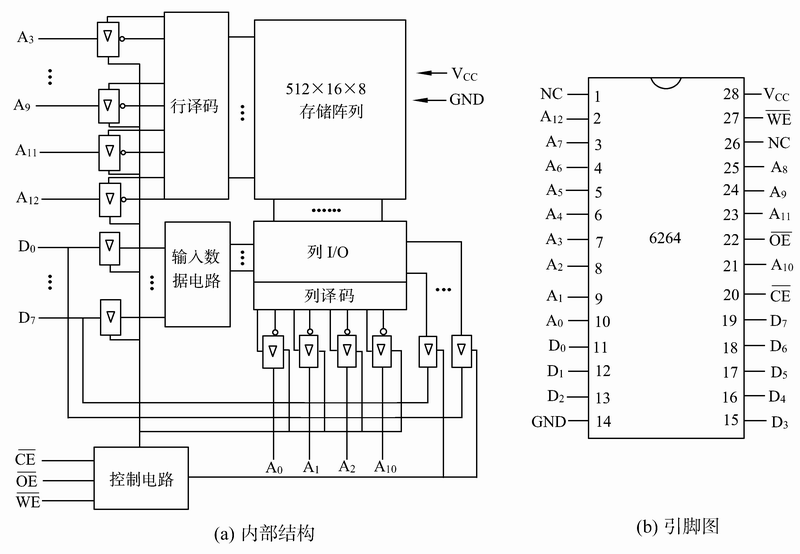

圖2．5 6264的內部結構圖及引腳圖

　A12～A0：地址線，輸入，尋址范圍為8K。
　　D7～D0：數據線，8位，雙向傳送數據。
　　：片選信號，輸入，低電平有效。
　　：寫允許信號，輸入，低電平有效，讀操作時要求其無效。
　　：讀允許信號；輸入，低電平有效，即選中單元輸出允許。
　　VCC：十5V電源。
　　GND：地。
　　NC表示引腳未用。
　　6264的工作方式如表2．2所示。
