標準電壓值 電線顏色 最小電壓值 最大電壓值
+5V 紅色 4.75 5.25
-5V 白色 -4.75 -5.25
+12V 黃色 11.4 12.6
-12V 藍色 -11.4 -12.6
+3.3V 橙色 3.135 3.465
4針（2*2）接口，提供直接電源供應給CPU電壓調整器，幸好，它沒有進一步提升針腳數(shù)目，換言之，CPU的功耗雖大，還是在可控制范圍之內。1、地線；2、地線；3、+12V；4、+12V

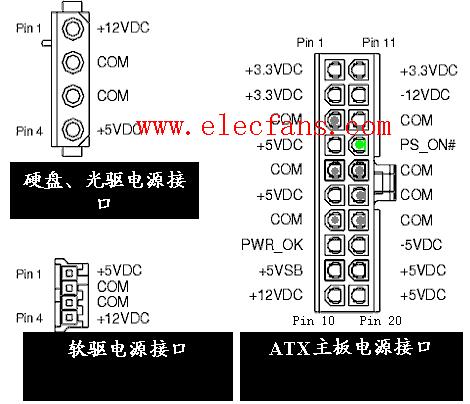

電源20針腳功能定義

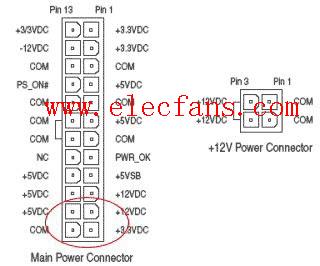

24針電源接口定義圖
CPU風扇電源引腳接口定義圖：
