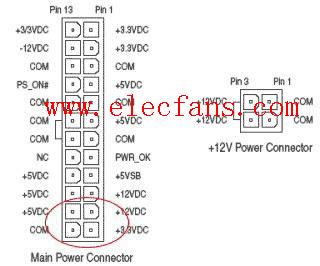

上圖是20針電源針腳定義圖
針腳 名稱 顏色 說(shuō) 明
1 3.3V 橙色 +3.3 VDC
2 3.3V 橙色 +3.3 VDC
3 COM 黑色 Ground
4 5V 紅色 +5 VDC
5 COM 黑色 Ground
6 5V 紅色 +5 VDC
7 COM 黑色 Ground
8 PWR_OK 灰色 Power Ok (+5V & +3.3V is ok)
9 5VSB 紫色 +5 VDC Standby Voltage (max 10mA)
10 12V 黃色 +12 VDC
11 3.3V 橙色 +3.3 VDC
12 -12V 藍(lán)色 -12 VDC
13 COM 藍(lán)色 Ground
14 /PS_ON 綠色 Power Supply On (active low)
15 COM 黑色 Ground
16 COM 黑色 Ground
17 COM 黑色 Ground
18 -5V 白色 -5 VDC
19 5V 紅色 +5 VDC
20 5V 紅色 +5 VDC

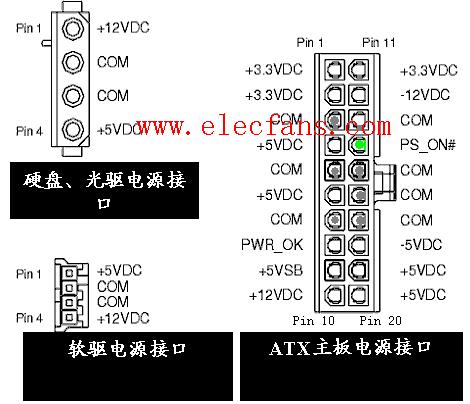

還有24針的電源針腳定義：
