筆記本光驅接口定義
01.RESET# 02.GND
03.D7 04.D8
05.D6 06.D9
07.D5 08.D10
09.D4 10.D11
11.D3 12.D12
13.D2 14.D13
15.D1 16.D14
17.D0 18.D15
19.GND 20.未用
21.GND 22.GND
23.HIOW 24.GND
25.HIOR 26.GND
27.IOCHRDY 28.HALE
29.DAKS 30.GND
31.IRQBUS 32.IOCS16
33.A1 34.未用PDIAG
35.A0 36.A2
37.HCS0 38.HCS1
39.DASP 40.GND
41.+5V邏輯電源(驅動電路板） 42.+5V（給電機供電）
43.GND 44.NC
45. 46.
47.D 48.C
49.B 50.A
2.5英寸筆記本硬盤一般使用50針接口，其中41針一般為驅動邏輯（電路板）提供+5V電壓，42針為電動機提供+5V電壓（筆記本硬盤用+5V電機，臺式機硬盤用+12V電機）
數據D0-D15是主機和驅動器之間的雙向傳輸線
RESET#是上電時主機送來的信號，使驅動器復位，其后保持高電平
寫選通HIOW：當?shù)碗娖接行r(shí)，把主機送來的數據寫入寄存器或驅動器的數據寄存器
讀選通HIOR：當?shù)碗娖接行r(shí)，讀某個寄存器或驅動器的數據寄存器
地址鎖存允許HALE：用于鎖存地址信號
中斷請求IRQBUS：驅動器向主機發送中斷請求信號
I/O芯片選中IOCS16：它通知主機，16位寄存器已經選中，驅動器準備發送或接收16位數據
地址信號A0-A2
片選HCS0,HCS1:是主機地址譯碼后得到的片選信號，選擇可直接存取的寄存器。

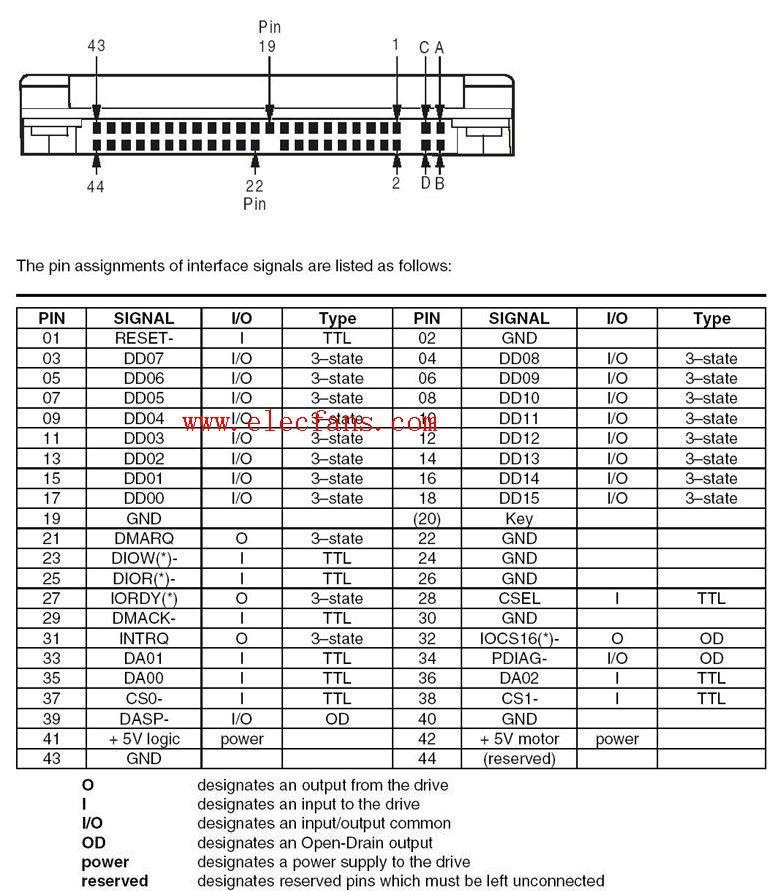

筆記本的硬盤接口引腳定義：
文字描述：
Pin Name Dir Description
1 /RESET Reset
2 GND Ground
3 DD7 Data 7
4 DD8 Data 8
5 DD6 Data 6
6 DD9 Data 9
7 DD5 Data 5
8 DD10 Data 10
9 DD4 Data 4
10 DD11 Data 11
11 DD3 Data 3
12 DD12 Data 12
13 DD2 Data 2
14 DD13 Data 13
15 DD1 Data 1
16 DD14 Data 14
17 DD0 Data 0
18 DD15 Data 15
19 GND Ground
20 KEY - Key
21 n/c - Not connected
22 GND Ground
23 /IOW Write Strobe
24 GND Ground
25 /IOR Read Strobe
26 GND Ground
27 IO_CH_RDY
28 ALE Address Latch Enable
29 n/c - Not connected
30 GND Ground
31 IRQR Interrupt Request
32 /IOCS16 ? IO ChipSelect 16
33 DA1 Address 1
34 n/c - Not connected
35 DA0 Address 0
36 DA2 Address 2
37 /IDE_CS0 (1F0-1F7)
38 /IDE_CS1 (3F6-3F7)
39 /ACTIVE Led driver
40 GND Ground
41--44是電源:41,42: +5V,43,44:接地
