15針vga接線圖

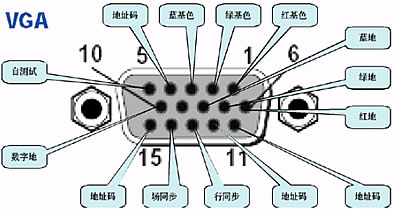

VGA接口15根針，其對應接口定義如下，其下為VGA接頭圖。
1紅基色 red
2 綠基色 green
3 藍基色 blue
4 地址碼 ID Bit
5 自測試 ( 各家定義不同 )
6 紅地
7 綠地
8 藍地
9 保留 ( 各家定義不同 )
10 數(shù)字地
11 地址碼
12 地址碼
13 行同步
14 場同步
15 地址碼 ( 各家定義不同 )
一般在VGA接頭上，會1，5，6，10，11，15等標明每個接口編號。如果沒有，如上圖所示編號。
注意，公母頭焊接時，須注意將方向平行反過來焊接。

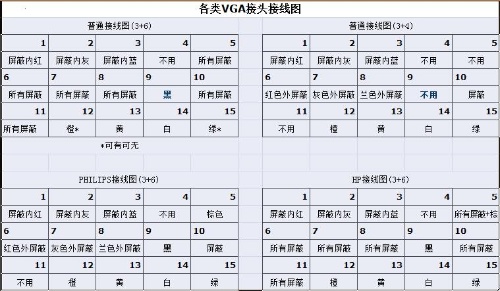

普通VGA線焊接方法如下（D15焊接法）：
紅線的芯線 腳 1
紅線的屏蔽線 腳 6
綠線的芯線 腳 2
綠線的屏蔽線 腳 7
藍線的芯線 腳 3
藍線的屏蔽線 腳 8
黑線 腳 10
棕線 腳 11
黃線 腳 13
白線 腳 14
外層屏蔽 D15 端殼壓接
如果上表中存在沒有標出的接口和線，一律留空，僅焊接以上標出接口和線色。
還有一種非常適用的焊接方法：就是在 D15 兩端的 5~10 腳焊接在一起做公共地，紅、綠、藍的屏蔽線絞在一起接到公共地上； 1 、 2 、 3 腳接紅、綠、藍的芯線； 13 接黃線； 14 接白線； 外層屏蔽壓接到 D15 端殼。
