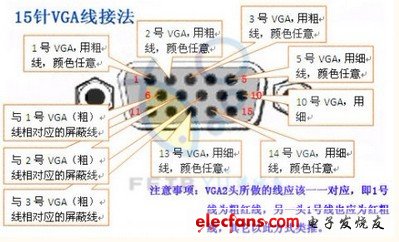

　　15針VGA線接法

　　15針VGA顯示器接口接法

　　15針VGA顯示器接口

　　1 RED .Red Video (75 ohm, 0.7 V p-p)(紅色信號)

　　2 GREEN. Green Video (75 ohm, 0.7 V p-p)(綠色信號)

　　3 BLUE. Blue Video (75 ohm, 0.7 V p-p)(藍色信號)

　　4 ID2. Monitor ID Bit 2(顯示器標識位2)

　　5 GND. Ground(地)

　　6 RGND. Red Ground(紅色地)

　　7 GGND. Green Ground(綠色地)

　　8 BGND. Blue Ground(藍色地)

　　9 KEY-Key. (No pin)(空，無引腳)

　　10 SGND. Sync Ground(同步地)

　　11 ID0 . Monitor ID Bit 0(顯示器標識位0)

　　12 ID1or SDA . Monitor ID Bit 1(顯示器標識位1)

　　13 HSYNC or CSYNC Horizontal Sync (or Composite Sync)(行同步)

　　14 VSYNC. Vertical Sync(場同步)

　　15 ID3or SCL. Monitor ID Bit 3(顯示器標識位3)

　　VGA信號線的D型插頭的1、2、3針分別對應尾板上的R/G/B，且一般的都對應著相同顏色;13、14對應尾板上的H/V(行、場);6、7、8對應R/G/B的地。照這樣接上顯示器也就能正常使用了。
