晶振布線易犯的錯誤預防
問題是這樣的，板子上面RF信號解碼的時候出錯了，始終無法正確響應RF信號線。

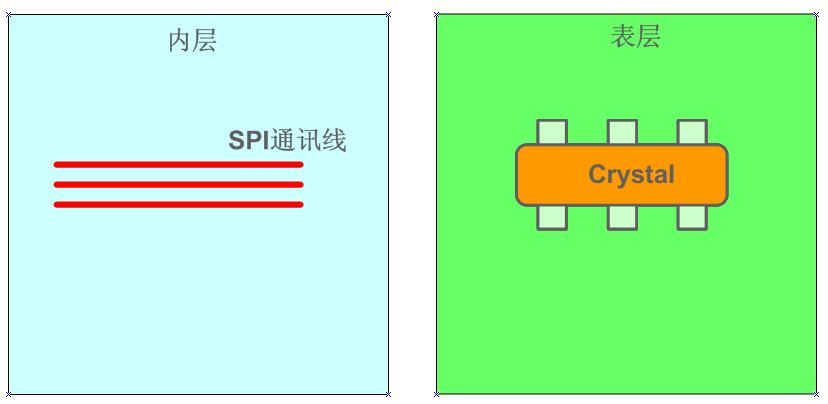

仔細檢查發現晶振下方有SPI的走線，而且是在內層布線，由于SPI信號的頻率很高，因此耦合到了RF解碼芯片上去了，由于時鐘線總是出問題，RF數據總是被解碼芯片忽略掉。
對于這個問題呢，檢查晶振的有幾條：

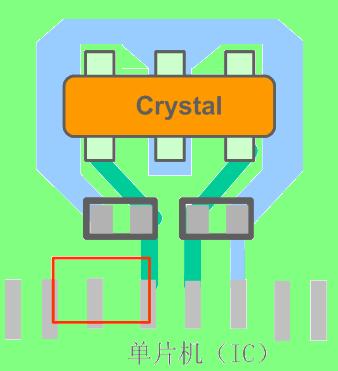

1）確認晶振和連接的IC被地線包圍，單片機或者IC的地需要直接和外部的地相連。
2）要確認晶振的地和模塊其他地需要區分開，并確認模塊其他的地與晶振的工作無關。
3）電容和晶振要盡可能靠近IC和單片機，晶振，IC（單片機）和電容必須在板子的同一面。
4）確認不能有其他的信號線靠近晶振和晶振附近的。
