為了對控制器進行測試，選取了18 V 20 W太陽能電池板和12 V 7.2 AH蓄電池、230 mA LED燈對控制器進行了實際測試。

　　3.1 充電性能測試

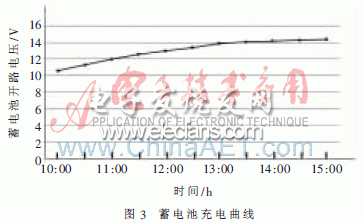

　　太陽能電池板的開路電壓隨光照強度變化而變化，所以蓄電池充電曲線還受天氣、時間等因素的影響。在實驗中選取了3個晴天，從上午10：00開始進行充電測試，得出蓄電池在理想狀態下利用控制器進行充電的曲線如圖3所示。在一天中光照條件較好的10：00到15：00的5個小時內，蓄電池電壓從10.8 V升到14.4 V，實際上此時控制器已關斷充電回路。從充電曲線可以看出，控制器滿足充電控制的設計要求。

?

　　3.2 放電性能測試

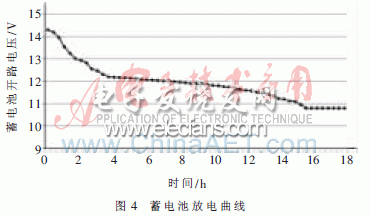

　　為了得到完整的放電曲線，將太陽能板用黑布覆蓋或切斷充電回路進行連續放電，蓄電池放電曲線如圖4所示，其中放電電流基本保持在230 mA左右?？梢钥闯觯铍姵乜梢员３致窡艄ぷ?6個小時，并在10.6 V左右自動關斷，其放電性能滿足太陽能路燈設計要求。

?

　　在實際應用中，太陽能LED白光燈越來越多地用于草坪燈、庭院燈、廣告箱等場合。

??????? 本文設計了一種簡單實用的太陽能路燈控制器，實驗表明，該控制器性能優良、運行可靠、成本低廉、維修方便，具有極高的推廣價值。
