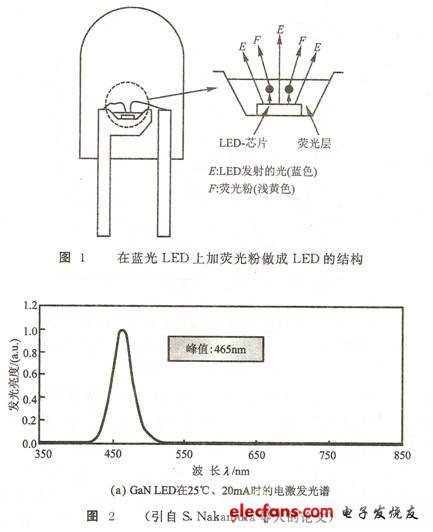

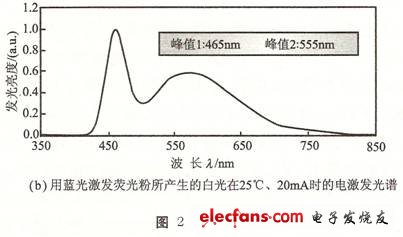

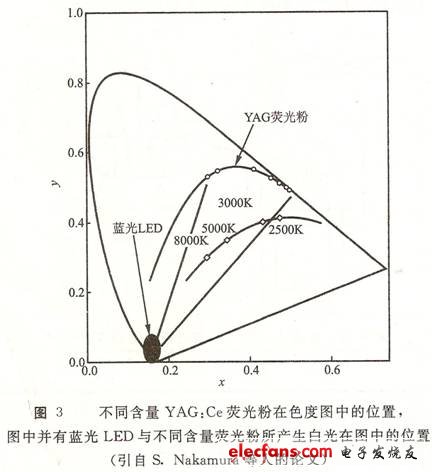

最簡單的白光LED是在藍光LED上加黃色熒光粉得到的，又稱其為1-PCLED(Phosphor Converted LED)，其基本構造如圖1所示。因?yàn)檫@種LED采用了環氧樹脂封裝，所以光易于放出，所用熒光粉主要成分是YAG：Ce，其化學組成是(Y1-aGda)3(Al1-bGab)O12：Ce3+，Gd(Gadolinum，釓)可以改變Ce3+晶體電場，使光的波長增加而發黃光，圖2(a)是465nm藍光LED在室溫20mA時的電致發光(EL：Electroluminescence)光譜，圖2(b)是藍光LED激發YAG：Ce熒光粉所產生的光譜，產生555nm黃光，此黃光與藍光混合而成白光。圖3是不同含量YAG：Ce熒光粉在色度圖中的位置，圖中并有藍光LED與不同含量熒光粉所產生白光在圖中的位置。

?

?

?

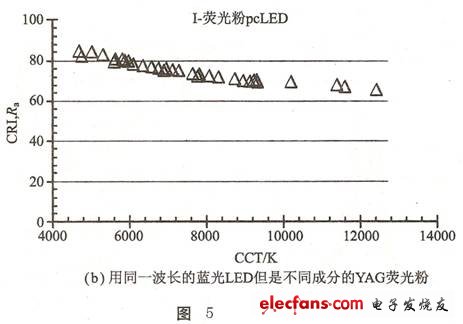

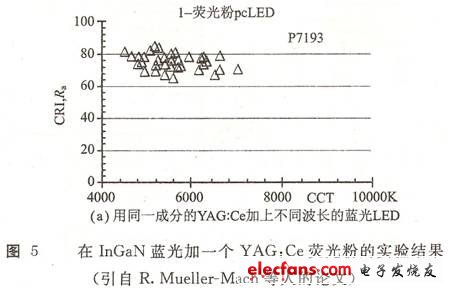

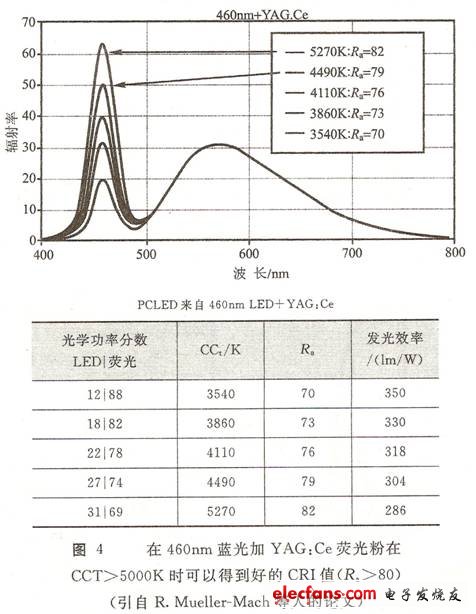

　　R.Mueller-Mach等人用理論計算出，當LED與熒光粉發光功率不同比例時，460nm藍光LED加YAG：Ce熒光粉所產生白光的色溫CCT值、演色性Ra值及發光效率列在圖4的插表中，圖4是其光譜圖。當色溫大于5000K時，Ra>80。圖5(a)是同一成分P7193熒光粉所產生白光的CCT分布圖及其Ra值，圖5(b)則是同一波長藍光LED但成分不同的YAG熒光粉所產生白光的CCT分布圖及其Ra值，由圖可知，Ra的值均在60~80范圍的值，似乎不太理想。{{分頁}}

?

?

?
