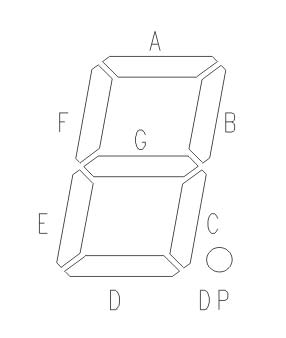

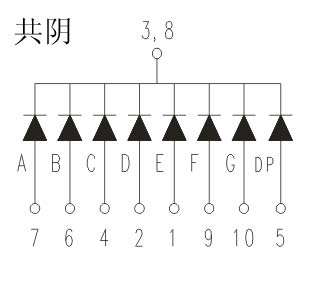

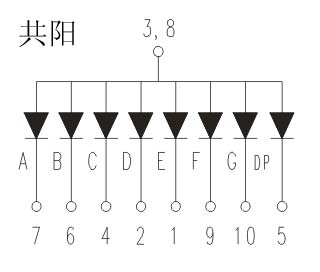

LED數碼有共陽和共陰兩種,把這些LED發光二極管的正極接到一塊(一般是拼成一個8字加一個小數點)而作為一個引腳,就叫共陽的,相反的,就叫共陰的,那么應用時這個腳就分別的接VCC和GND。再把多個這樣的8字裝在一起就成了多位的數碼管了。
?
?
找公共共陰和公共共陽首先,我們找個電源(3到5伏)和1個1K(幾百的也歐的也行)的電阻, VCC串接個電阻后和GND接在任意2個腳上,組合有很多,但總有一個LED會發光的找到一個就夠了,,然后用GND不動,VCC(串電阻)逐個碰剩下的腳,如果有多個LED(一般是8個),那它就是共陰的了。
相反用VCC不動,GND逐個碰剩下的腳,如果有多個LED(一般是8個),那它就是共陽的了。
