TDA6101為寬帶視頻放大電路，視頻帶寬達9MHz，一般用于較高檔的機型中。TDA6101引腳圖及作用：
1腳：2.7V——基準電壓
2腳：12V——電源
3腳：2.6V——信號輸入端
4腳：0V——地
5腳：6.7V——暗電流信號輸出
6腳：200V——電源
7腳：130V——交流信號輸出
8腳：130V——直流信號輸出
9腳：130V——反饋輸出

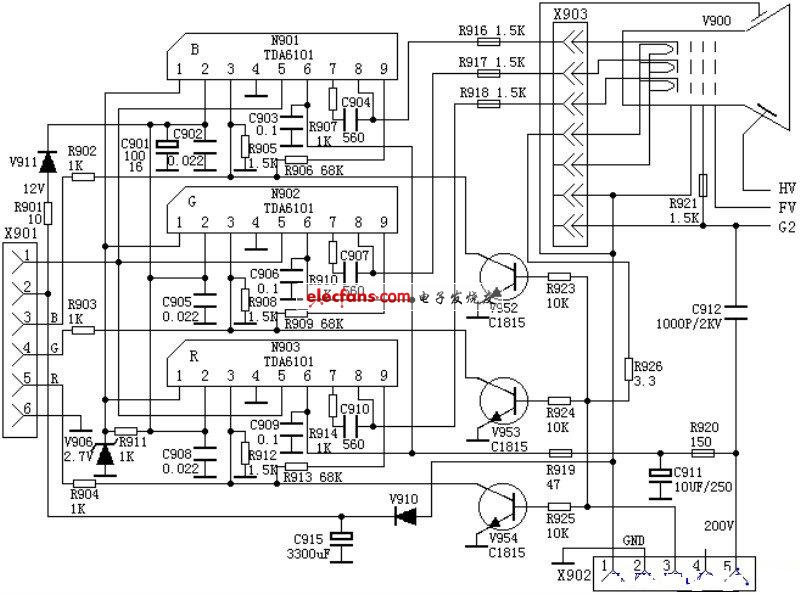

基于TDA6101的視頻放大電路圖：
?
?
