TPS61200 系列芯片為由單節、雙節或三節堿性電池、鎳鎘或鎳氫電池、或者單節鋰電池或鋰化合物電池供電的設備提供電源解決方案。它還可用于燃料電池和太陽能電池的場合，在處理低輸入電壓的供電設備中是必不可少的?？赡艿妮敵?a href="http://www.makelele.cn/tags/電流/" target="_blank">電流根據輸入電壓對輸出電壓的比值確定。這些器件在5V 的輸出電壓時可提供輸出電流高達600毫安。脈寬調制（PWM） 控制器采用同步整流，以獲得較高的效率。在低負載電流情況下，轉換器進入省電模式以維持在寬負載電流范圍內的高效率。省電模式可以被禁用，迫使轉換器運行在一個固定的開關頻率。最高平均輸入電流限制為1500 mA 值。該輸出電壓可通過外部電阻分壓器確定，或者是固定輸出。該轉換器還可通過禁用功能盡可能降低電池電量流失。在停機狀態下，負載是完全斷開的。該器件采用10引腳的QFN PowerPadTM封裝測量3亳米X3毫米。

　　TPS61220的原理圖

　　TPS61220采用6引腳SC-70封裝，工作靜態電流為5uA，而且可在輕負載條件下保持極高的效率。該IC解決方案支持0.7V至5.5V的輸入電壓以及1.8V至5.5V的輸出電壓，可進一步延長基于低功耗微處理器的設計方案的電池使用壽命，如采用單節AA電池或堿性紐扣電池等應用。在5V輸出電壓時，輸出電流高達50mA，并使系統鋰離子電池放電電壓低至2.5V。

　　特點

　　? 工作效率高達 85%，電壓為 3.3 V （Vin ≥ 1.2 V） 時輸出電流為 30 mA，電壓為 5V （Vin ≥ 1.2 V） 時輸出電流為 20 mA；

　　? 典型器件靜態電流為 5 μA；

　　? 以 0.7 V 輸入電壓啟動進入負載；

　　? 工作輸入電壓范圍介于 0.7 V 至 5.5 V 之間；

　　? 固定與可調輸出電壓選擇范圍介于 1.8 V ～ 5.5 V 之間；

　　? 過溫保護。

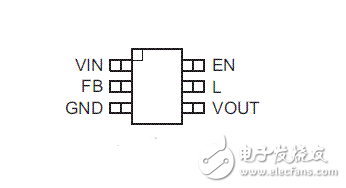

　　引腳排列圖：
