本文主要介紹的是74ls377中文資料匯總，首先介紹了74ls377引腳圖及功能，其次闡述了74ls377邏輯圖及功能表，最后介紹了74ls377推薦工作條件及特性，具體的跟隨小編一起來了解一下吧。
54/74LS377為八D邊沿觸發器，其主要電特性的典型值如下（具體廠家有可能不是完全一至）：
當允許控制端/E為低電平時，時鐘端（CP）脈沖上升沿作用下，輸出端Q與數據端D相一致。當CP為高電平或者低電平時，D對Q沒影響。
74ls377引腳圖及功能
引腳圖功能
/E——————————允許控制端（低電平有效）
D0~D7————————數據輸入端
Q0~Q7————————數據輸出端
CP——————————時鐘輸入端（上升沿有效）

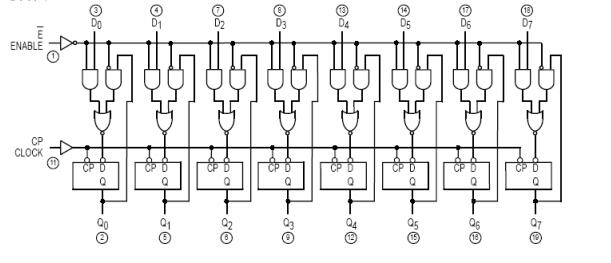

74ls377邏輯圖
74ls377功能表
74ls377極限值
電源電壓 …………………………………………7V
輸入電壓 …………………………………………7V
工作環境溫度
54LS377……………………………………… -55~125℃
74LS377……………………………………… 0~70℃
存儲溫度 …………………………………………-65~150℃
74ls377推薦工作條件
74ls377特性

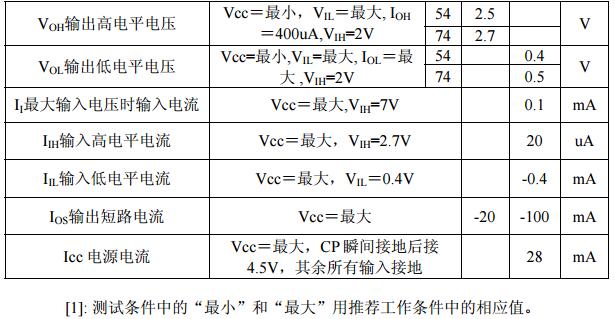

1、靜態特性（TA 為工作環境溫度范圍）

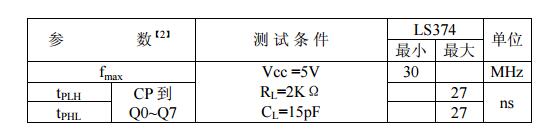

2、動態特性（TA=25℃）
tPLH輸出由低到高傳輸延遲時間
tPHL輸出由高到低傳輸延遲時間
