cd4029原理
CC4029是由具有預進位功能的4位二進制或BCD碼十進制加減計數器構成。LD為高電平時，D0～D3預置計數器為任何狀態，為低電平時，對計數器清零。
當
和LD均為低電平時，在時鐘上升沿計數器計數。
一般為高電平，只有在加至最大或減至最小時，為低電平。計數器閑置時，
端需與Vss相連，當
為高電平時，以二進制計數；反之，為十進制。
為高電平時，為加計數器；反之，為減計數器。
cd4029引腳圖及功能
二進制/十進制方式控制端
進位輸入端
進位輸出端
CP 時鐘輸入端
D0～D3 并行數據輸入端
LD 置數控制端
Q0～Q3 計數數據輸出端
加/減計數控制端
VDD 正電源
Vss 地
cd4029功能表
cd4029推薦工作條件
電源電壓范圍…………3V～15V
輸入電壓范圍…………0V～VDD
工作溫度范圍
M 類…………－55℃～125℃
E 類…………。－40℃～85℃
極限值：
電源電壓…。。.－0.5V～18V
輸入電壓……－0.5V~VDD+0.5V
輸入電流……………?！?0mA
儲存穩定…………－65℃～150℃
cd4029靜態特性
cd4029動態工作條件
cd4029時序圖
二進計數，其計數值由0000到1111，總共有16種狀態，也就是十進制的0到15。
U/D=1，B/D=0；則為上數十進計數，其計數值由0000到1001為止，只有10種狀態，換句話說就是BCD計數的0到9，詳如時序圖所示。
U/D=0，B/D=1；則為下數二進計數，其計數值分別依1111、1110往下計至0000，再回到1111；總共有16種狀態，也就是十進制的15到0。
U/D=0，B/D=0；則為下數十進計數，其計數值由1001、1000往下計數至0000，再回到1001，即由9下數至0，再回到9。
CD4029時序控制是采正緣觸發，其進位系由Ci與Co來控制，以提供串級使用。
兩款cd4029的應用電路
應用電路一：
如圖所示是由可預置數可逆計數器CD4029、雙BCD同步加計數器CD4518、四2輸入端或非門CD4001、高精度時基電路BH1908以及CL002等組成的倒計時器定時電路圖，該電路定時精度高，使用起來方便，在日常生活中很常見。
應用電路二：

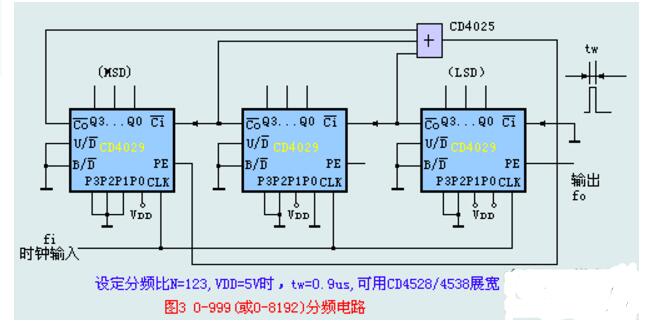

圖3是可逆、可預置計數器CD4029構成的任意N分頻減法計數電路，U/D接“L”電平進行減法計數，B/D接“L”電平按BCD輸出碼進行計數，低位的Co進位到高位的CT輸入進行進位計數，按BCD計數連接可實現0-299分頻，按二進制連接（B/D）端連到VDD上）可實現0-8192分頻，分頻比N值是由并行預置輸入端P3-P0所加的數字電平來決定的，可在上述范圍內任意設置。
該電路每當各級CD4029均計數到全零狀態時，各級的Co=“L”電平，通過3輸入NOR門譯碼就在PE端出現正脈沖（tw寬），將各級預置設定數字（圖示123）并行置入內部，再開始新的計數循環，PE端出現的瞬變脈沖就是分頻后的輸出信號，其周期是計數時鐘CLK（即fin）周期的N倍，脈寬tw是由計數器延遲時間和NOR門延時之和來決定的，用CD4029和CD4025（三NOR）情況大約tw=0.9us（VDD=5V時），如果需要更寬的脈沖分頻輸出，可以使用單穩延時電路如CD4528/4538來作定時展寬。
