MAX2900–MAX2904是完備的單片200mW發送器，專為868MHz/915MHz波段的應用而設計。MAX2900/MAX2901/MAX2902符合FCC CFR47的第15.247部分有關902MHz至928MHz ISM波段的規范。MAX2903/MAX2904符合為歐洲868MHz ISM波段設定的ETSI EN330-220規范。

　　這些發送IC在提供高度集成的同時大大減少了外部元件的數量，這一目標是通過完全集成的發送調制器、功率放大器、RF VCO、8通道頻率合成器以及基帶PN序列低通濾波器實現的。通過對BPSK調制信號濾波，降低了雜散信號的輻射，在美國ISM波段內能夠獲得八個獨立的發送信道。為擴頻BPSK、ASK和OOK提供輸入，通過直接調制VCO實現調頻(FM)。這些器件適合與外部差分天線配合使用。

　　關鍵特性

　　適合美國902MHz至928MHz波段和歐洲868MHz波段的方案

　　-7dBm至+23dBm可調節差分RF輸出功率

　　4.5V時輸出功率為+23dBm，3.0V時輸出功率為+20dBm

　　支持BPSK、OOK、ASK和FM調制

　　為高達8Mchips/s的直序BPSK提供調制濾波器

　　具有內部槽路的、完全集成的VCO

　　OOK調制中具有極低的頻率牽引(典型峰值60kHz、RMS為5kHz)

　　8通道集成頻率合成器(MAX2900)

　　工作于+2.7V至+4.5V電源

　　采用焊盤裸露的、小型28引腳QFN封裝(5mm x 5mm)

　　圖表

?

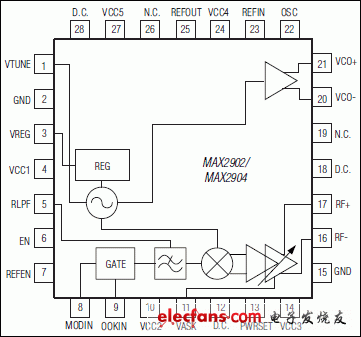

　　引腳配置

?

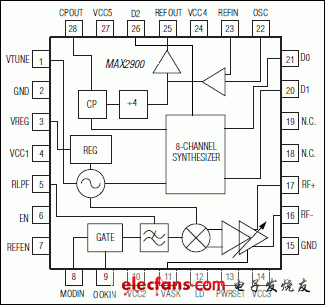

　　引腳配置

?

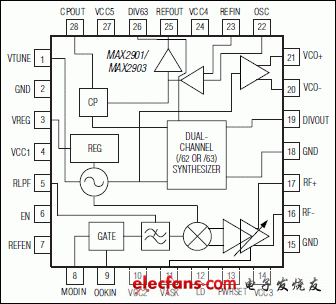

　　引腳配置
