　　具有±15kV ESD保護的USB收發器MAX3349E可為低壓微處理器或ASIC提供全速USB接口。該器件支持枚舉、掛起以及VBUS檢測功能。專用的UART復用模式將外部UART信號(Rx和Tx)連接至D+和D-端，從而允許共用連接器，降低成本并減少移動設備的端口數。

　　UART接口允許諸如PDA、蜂窩電話以及數碼相機等移動設備通過同一連接器收發UART和USB信號。MAX3349E具有獨立的UART電源輸入，支持早期采用+2.75V發送信號的設備。MAX3349E支持最大921kbaud的UART波特率。

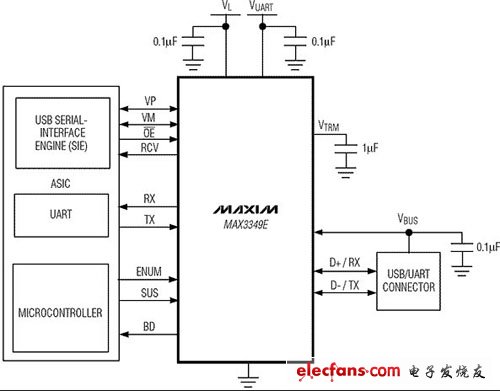

　　與USB主機相連后，MAX3349E即進入USB模式，并通過VP、VM、RCV和OE提供全速USB 2.0兼容接口。MAX3349E的D+和D-端集成了內部串聯終端電阻，D+端還接有1.5kΩ的內部上拉電阻，允許器件插入時與USB總線在邏輯上連接和斷開。還具有掛起模式以降低功耗。D+和D-端具有高達±15kV的靜電放電保護(ESD)功能。

　　MAX3349E提供16引腳TQFN (4mm x4mm)和16焊球UCSP? (2mm x 2mm)封裝，工作于-40°C至+85°C擴展級溫度范圍。

　　關鍵特性

　　D+和D-端上具有±15kV ESD保護(HBM)

　　UART模式下將外部UART信號切換至D+/D-端

　　內部線性穩壓器使其可直接由USB電纜供電

　　UART發射器/接收器(VUART)具有獨立的電壓輸入

　　枚舉輸入控制D+端1.5kΩ內部上拉電阻

　　D+和D-端集成串聯內部終端電阻

　　兼容USB 2.0，全速12Mbps工作模式

　　內置電平轉換支持低至+1.4V電壓，確保與低壓ASIC兼容

　　VBUS檢測

　　VP和VM組合輸入/輸出

　　無需電源定序

　　提供16焊球UCSP (2mm x 2mm)封裝
