??? 中興通訊作為第三代移動通信組織3GPP的獨立成員，直接參與了WCDMA系統相關規范的制定，這使得中興通訊WCDMA系統的研發一直處于領先地位。目前中興通訊已推出基于3GPP R4成熟的WCDMA商用系統。從業務網絡、核心網絡到無線接入網，根據運營商的不同需求，中興通訊可以提供一整套的解決方案。?

??? 第三代移動通信系統WCDMA由核心網CN、無線接入子系統RNS和移動終端UE三部分組成。WCDMA集語音、數據和多媒體業務于一體，它使運營商在管理和維護WCDMA網絡面臨新的挑戰，而且運營商之間的競爭也會日益激烈。為了能夠?qū)崟r(shí)地監控網絡的運行情況，提高網絡維護的效率，降低運營成本（OPEX），提高服務質量（QoS）和核心競爭力，移動運營商對WCDMA網管的需求更加迫切。?

??? 如何幫助運營商逐漸由運營為主轉為以業務為主，從日常運維的繁重工作中解脫出來，更多地以客戶關懷為中心，規劃網絡建設以及業務提供等，是中興通訊設計和開發WCDMA OMC系統的目標。?

??? 中興通訊WCDMA OMC完全順從3GPP 32系列標準，同時結合TMN的FCAPS和ETOM模型，既側重網元層的管理，又提供部分網絡層的綜合管理功能，從功能上看，包括網絡監控、告警監視、集中操作維護等網元層功能，以及自定義報表系統、告警相關性分析、診斷測試、多網元管理、多套配置數據管理、網管級聯等網絡層功能。

??? 二、 中興通訊WCDMA網管系統架構?

??? 如圖1所示。

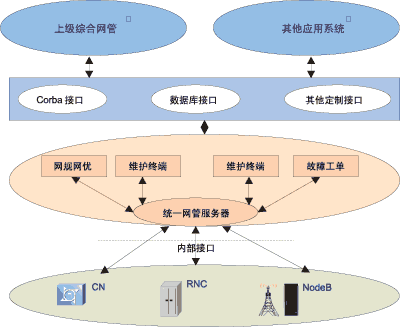

圖1 網管系統架構圖?

● 整個系統構建在J2EE平臺上，采用了MVC的設計模式，三層架構的設計增強了系統部署和擴展的便利性。?

● 基于JVM的運行系統可無縫移植到所有的操作系統之上，比如Windows、Unix、Linux等。?

● 優秀的數據庫層設計，能支持不同種類的數據庫，比如 Oracle、SQLServer、DB2、Sybase、PostGreSql等。?

● 面向?qū)ο蟮脑O(shè)計和實現，使不同應用間是松耦合甚至零耦合的關系。?

● 滿足對CN、RNC、NodeB設備的集中/分布管理。?

● 提供本地和遠程接入管理方式。?

● 對網元操作提供命令行模式。?

● 對上級網管提供標準的CORBA接口。

??? 三、 中興通訊WCDMA網管系統功能?

??? 對中興WCDMA系列產品提供全面的管理和監控功能，主要包括：?

● 配置管理?

??? 網元配置數據管理和版本管理，可同時支持多套配置數據管理。?

● 性能管理?

??? 通過性能采集任務從網元采集性能數據，分析這些數據可以對網絡運行的狀況進行評估，也可以發現一些隱患，比如網絡負載過重或過輕等，操作維護人員通過調整參數可以避免故障的發生。?

● 告警管理?

??? 實時接收網元上報告警，并給所有客戶端發送通知，以可聞可見的方式提醒操作維護人員；網元斷鏈恢復后能自動進行告警同步，避免斷鏈期間的告警丟失；QoS告警的支持，可以實時監控網絡運行情況，在故障發生前能預知問題，提醒操作維護人員提前采取措施；融合了故障處理知識庫功能，積累運維經驗，加快故障處理的響應能力；告警相關性分析處理功能，根據預定規則可以分析出根源告警。?

● 安全管理?

??? 為統一網管提供安全服務，以保證系統的安全運行，避免非法入侵和非法使用，包括對登錄用戶的認證、授權以及操作時的鑒權等；用戶登錄時，會把所在終端的IP地址記錄下來。?

● 系統管理?

??? 對網管系統自身的配置、運行狀況、數據庫等進行管理，包括：網管系統節點配置管理、服務器的性能監視（包括CPU負載、磁盤使用情況、內存使用情況等）、系統進程管理、網管系統網絡狀態監視和數據庫管理等。?

● 日志管理?

??? 對用戶的登錄、登出信息以及每次的具體操作都有詳細的記錄。?

● 策略管理?

??? 策略是網管系統中的一種預先定義的規則，規定了在特定條件下的行為方式。操作人員可以使用策略管理定制網管系統的行為，規定當某種條件滿足時，網管系統自動執行的動作，從而簡化復雜的管理任務。?

● 報表管理?

??? 網管系統本身提供豐富的報表統計，另外，還支持用戶自定義報表模板功能，可根據實際需要定義統計實體及展現格式。?

● 網管在線升級管理?

??? 網管可以自動升級而不會影響業務正常運行。

??? 四、組網方案?

??? 中興WCDMA網管的組網方式非常靈活?？捎眉砂姹窘y(tǒng)一管理CN、RNC、NodeB，也可以用分支版本分別進行管理；在管理網元分布區域廣闊時，可以實行分布式管理，分區域部署OMC Server，然后再進行服務器的級聯。

??? 1. 服務器端?

??? 主機采用PC Server或者Sun Fire系列服務器，在線存儲設備采用RAID方式，離線存儲設備可以采用磁帶、軟磁盤或MO（磁光盤）等。?

??? 服務器端提供的服務包括以下幾類：?

● 數據庫服務?

??? 通過商用的數據庫服務軟件提供數據庫訪問存儲服務。?

● 應用服務?

??? 包括性能、告警、配置、安全、拓?fù)洹⑾到y(tǒng)管理、報表、策略管理等，完成基本網絡管理功能及對網管系統本身的管理分析功能。?

● 支撐服務?

??? 包括JNDI、JMS消息服務、EJB容器服務等J2EE標準服務。???

??? 按目前的支持情況，可以將這些服務分為兩大類：數據庫服務及網管功能服務（包括應用服務及支撐服務）,這兩類服務可以分開獨立部署，也可以部署在一起。

??? 2. 客戶端?

??? 客戶端接入方式多樣，可滿足不同場景下的需求。既有本地客戶端、遠程客戶端也有反遣客戶端，客戶端與服務器之間可采用交換機、路由器或者其他傳輸方式進行通訊，必須保證在IP協議層是互通的。?

● 本地客戶端?

??? 客戶端與服務器在同一個局域網內，通過交換機或者HUB直接相連。?

● 遠程客戶端?

??? 客戶端與服務器分布在不同的局域網內，并且本局域網內沒有被管網元。客戶端與服務器之間通過DDN/幀中繼/E1/T1等傳輸方式通訊。?

● 反遣客戶端?

??? 與服務器不在一個局域網，但與被管網元在一個局域網內?？蛻舳伺c服務器之間通過DDN/幀中繼/E1/T1等傳輸方式通訊。?

??? 網管服務器與客戶端及網元間通訊使用了許多TCP端口，在使用防火墻的情況下，為快速簡潔的建設網絡，采用了SOCK5協議，可進行端口的映射，壓縮在防火墻上對開放端口的需求。?

??? 典型組網?

??? 組網方式需根據實際需要確定，圖2是一個典型的包含三種客戶端及服務器級聯情況下的組網結構。

圖2 中興通訊WCDMA網管典型組網方案?

??? 支持多變的組網方式，以適應網絡擴容而平滑進行網管的升級，最大程度地利用已有資源，避免浪費。

??? 五、結論?

??? 中興通訊WCDMA網管的靈活部署、全網管理和監控、豐富的個性化功能等特點為3G運營商提高了網絡運維效率、降低了運維成本，可使運營商將更多的人力、精力、財力轉移到以客戶關懷為中心，面向市場，提高在市場中的核心競爭力。
