脈沖信號簡介

　　脈沖信號是一種離散信號，形狀多種多樣，與普通模擬信號（如正弦波）相比，波形之間在時間軸不連續（波形與波形之間有明顯的間隔）但具有一定的周期性是它的特點。最常見的脈沖波是矩形波（也就是方波）。脈沖信號可以用來表示信息，也可以用來作為載波，比如脈沖調制中的脈沖編碼調制（PCM），脈沖寬度調制（PWM）等等，還可以作為各種數字電路、高性能芯片的時鐘信號。

　　脈沖信號原理

　　所謂脈沖信號表現在平面坐標上就是一條有無數斷點的曲線，也就是說在周期性的一些地方點的極限不存在，比如鋸齒波，也有電腦里用到的數字電路的信號0，1。脈沖信號，也就是像脈搏跳動這樣的信號，相對于直流，斷續的信號，如果用水流形容，直流就是把龍頭一開著淌水脈沖就是不停的開關龍頭形成水脈沖。

　　脈沖信號技術標準

　　手電打開燈亮，這是直流，不停的開關燈亮、熄，就形成了脈沖，開關速度的快慢就是脈沖頻率的高低。

　　脈沖信號的傳輸距離：光電隔離，無源開路輸出，傳輸距離小于500米。

　　脈沖信號分為尖脈沖信號與三角波脈沖信號等，可以通過Rc的一階暫態電路的積分與微分電路實現。

　　電平信號簡介

　　電平信號是指設備輸出信號和輸入信號的功率比然后取對數值，通常用P表示，P=lgP2/P1。

　　TTL電平信號被利用的最多是因為通常數據表示采用二進制規定，+5V等價于邏輯“1”，0V等價于邏輯“0”，這被稱做TTL（晶體管-晶體管邏輯電平）信號系統，這是計算機處理器控制的設備內部各部分之間通信的標準技術。

　　TTL電平信號對于計算機處理器控制的設備內部的數據傳輸是很理想的，首先計算機處理器控制的設備內部的數據傳輸對于電源的要求不高以及熱損耗也較低，另外TTL電平信號直接與集成電路連接而不需要價格昂貴的線路驅動器以及接收器電路；再者，計算機處理器控制的設備內部的數據傳輸是在高速下進行的，而TTL接口的操作恰能滿足這個要求。TTL型通信大多數情況下，是采用并行數據傳輸方式，而并行數據傳輸對于超過10英尺的距離就不適合了。這是由于可靠性和成本兩面的原因。因為在并行接口中存在著偏相和不對稱的問題，這些問題對可靠性均有影響；另外對于并行數據傳輸，電纜以及連接器的費用比起串行通信方式來也要高一些。

　　電平信號和脈沖信號的產生

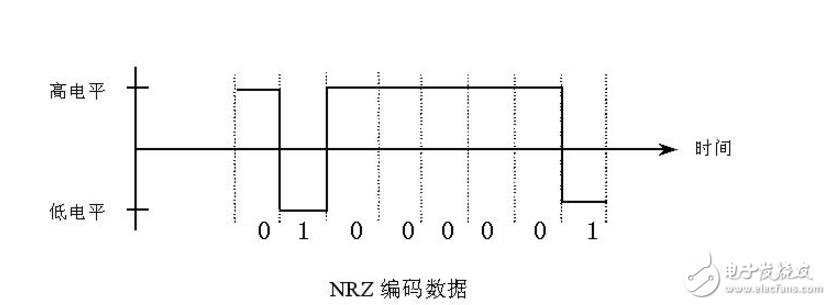

　　電平信號就是一種電壓信號，它的特點就是在輸入不變，供電不變，電路其他參數穩定的情況下，某一段時間中，保持一個相對固定的值。比如數字電路中的，高電平信號，低電平信號等等。

　　脈沖信號一般是由振蕩電路產生的，振蕩電路通過自我激勵的形式（正反饋），形成一個特殊波形，然后通過非門這樣的電路整形后就可以得到脈沖信號了。與電平信號相比，脈沖信號在輸入不變的情況下，仍然會發生周期性的變化，比如電平在高低之間不斷反復，而且高電平和低電平維持的時間都相對固定。產生這個現象的原因主要就是前面說的那個振蕩信號，既然是振蕩，肯定有電壓的變化（而且往往是周期性變化，比如正弦波）。

　　電平信號和脈沖信號區別

　　1、脈沖信號是指信號的波形（在示波器上可以看到）是脈沖。電信號有很多種波形，除了脈沖外，還有正弦波（例如市電就是此種波形），三角波等等。

　　2、電平是指信號的大小，與具體波形無關。事實上，任何波形都可以有不同的電平。

　　3、同步電平——指同步信號的大?。?/p>

　　4、同步脈沖——是指加入到某種震蕩電路，使振蕩器與該信號同步的輸入脈沖信號。
