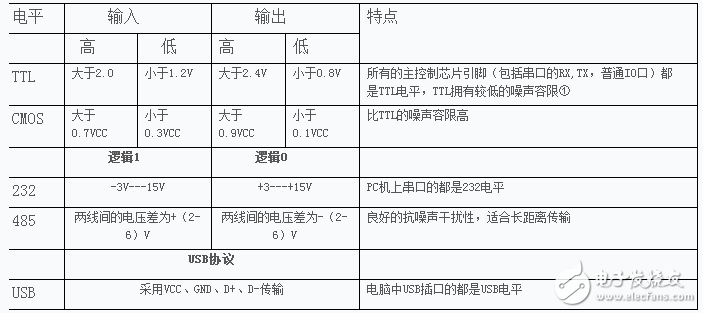

一、TTL電平、COMS電平、232電平、USB電平信號的主要特性

二、電平之間的轉換

PC機上的通信接口有USB接口，相應電平邏輯遵照USB原則；還有DB9接口（九針口），相應電平邏輯遵照RS-232原則。

而我們的單片機上的串行通信通過單片機的RXD、TXD、VCC、GND四個引腳，相應電平邏輯遵照TTL原則。

當然，新手小白買的學習板上肯定都已經集成了類似PL2303、CP2102之類的USB轉TTL芯片，相應接口也變成了USB接口；有些學習板上集成的是MAX232之類的TTL轉RS-232芯片，相應的接口也變成了DB9接口。

轉換的目的是把電平轉換到雙方都能識別，下面分類舉例：

情況1：PC機USB口與不帶電平轉換芯片的單片機通信

方法：外購USB轉TTL模塊，如下圖所示。該模塊一端接入PC機的USB接口，另一端有TXD、RXD、GND、5V、3.3V五個引腳，分別與單片機的RXD、TXD、GND、5V引腳相連，對于采用3.3V供電的單片機則把5V改為3.3V即可。該模塊核心就是一塊PL2303、CP2102芯片進行USB與TTL電平的轉換。

情況2：PC機USB口與集成了USB轉TTL芯片的單片機通信

方法：直接用USB線連接即可，只是單片機上的USB接口形式有時會不同，根據A-USB、B-USB、micro-USB、mini-USB分別選擇合適的接線

情況3：PC機USB口與集成了TTL轉RS-232芯片的單片機通信

方法：外購USB轉RS-232模塊，如下圖所示。該模塊核心是在DB9的一端有一塊CH340或CH341電平轉換芯片，把RS-232電平轉換為USB電平

情況4：PC機DB9接口與不帶電平轉換芯片的單片機通信

方法：外購RS232轉TTL模塊，如下圖所示。該模塊一端是DB9與PC機DB9連接，一端是RXD、TXD、VCC、GND與單片機相應引腳連接。其核心是一塊max232電平轉換芯片。

情況5：PC機DB9接口與成了USB轉TTL芯片的單片機通信

方法：一般不會這么進行通信PC機上DB9接口都有了還會沒有USB接口？如果非要進行，外購RS-232轉USB模塊，如上面提到過的

情況6：PC機DB9接口與成了RS-232轉TTL芯片的單片機通信

方法：直接用DB9（串口線）連接即可！

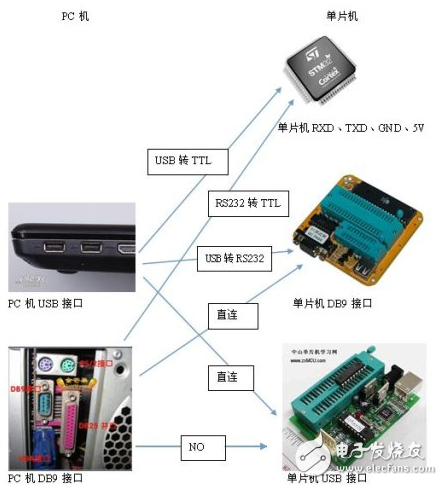

用一張圖總結一下一上幾種情況：

最后，別忘了PC端還要安裝相應的驅動程序哦！
