過阻尼與欠阻尼的問題探討

欠阻尼：如果負載阻抗大于傳輸線的特性阻抗，那么負載端多余的能量就會反射回源端，由于負載端沒有吸收全部能量，故稱這種情況為欠阻尼。

過阻尼：如果負載阻抗小于傳輸線的特性阻抗，負載消耗比當前源端提供的能量更多的能量，故通過反射來通知源端輸送更多的能量，這種情況稱為過阻尼。

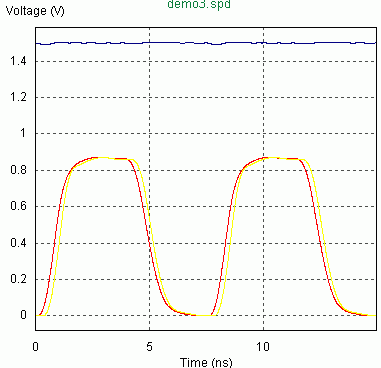

既然在欠阻尼的情況下，會有多余能量反射回源端，體現在仿真上就應該是：源端信號邊沿變陡或出現過沖呀，可是在傳輸線阻抗70歐、負載阻抗100歐時得到的波形是(第一個圖)


在同樣條件下，負載阻抗改為50歐（過阻尼），仿真波形是(第二個圖)：



實際波形好像與過阻尼、欠阻尼的定義不符？

阻尼問題探討：

反射系數ρ=(ZL-Z0)/(ZL+Z0)

欠阻尼時負載阻抗大于傳輸線的特性阻抗，ρ為正小數，與原電壓同相，故電壓會比原來的電壓值大，表現為過沖。下圖是我根據樓主給出的條件用Hyl得到的仿真波形，RL=100ohm

過阻尼時負載阻抗小于傳輸線的特性阻抗，ρ為負小數，與原電壓反相，故電壓會比原來的電壓值略小。下圖是我根據樓主給出的條件用Hyl得到的仿真波形，RL=50ohm

紅線為驅動端，黃線為接收端.
