修改MAX2010電路使其工作在450MHz

摘要：本應用筆記說明如何對MAX2010 (可調節RF預失真器)標準評估板進行下蓋，使其工作頻率優化在450Hz。默認情況下，預失真器工作在500MHz至1000MHz，但是，對MAX2010評估板稍做修改，就可以使其優化工作在更低頻率。

修改說明

實驗表明，通過簡單改變輸入、輸出匹配電路，可以使MAX2010可調節RF預失真器的頻率范圍擴展到500MHz以下。注意這些改變只涉及相位部分，雖然對于AB類應用最好只更改MAX2010的相位部分，對增益電路作適當修改也是允許的。

在MAX2010標準評估板(圖1)的基礎上作以下修改，可以獲得450MHz下的最優性能：

C11：從“未安裝”更改為4.7pF
C1：從8.2pF更改為330pF
L1：從5.6nF更改為15nH
C12：從“未安裝” 更改為4.7pF
L2：從5.6nF更改為15nH

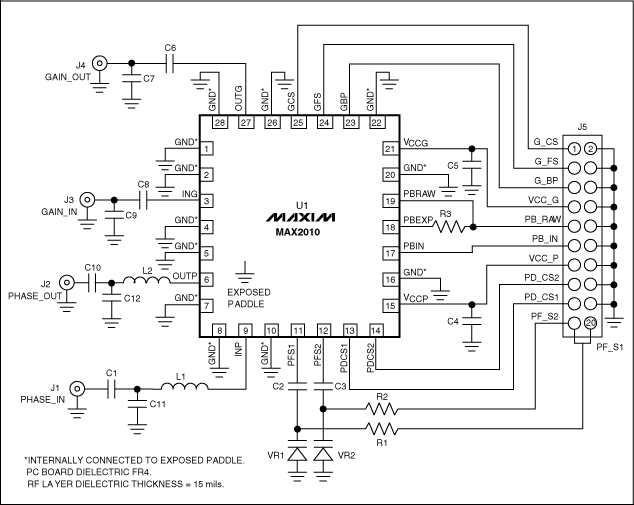

圖1. MAX2010評估板原理圖

450MHz下的相位擴展特性

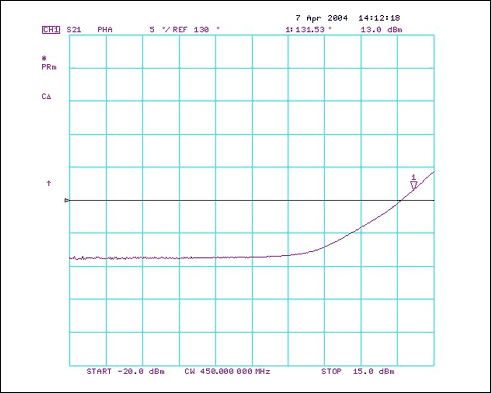

圖2給出了經過上述更改后，在450MHz下典型相位擴展。

圖2. MAX2010在450MHz下的相位擴展特性

450MHz下寄生增益壓縮特性

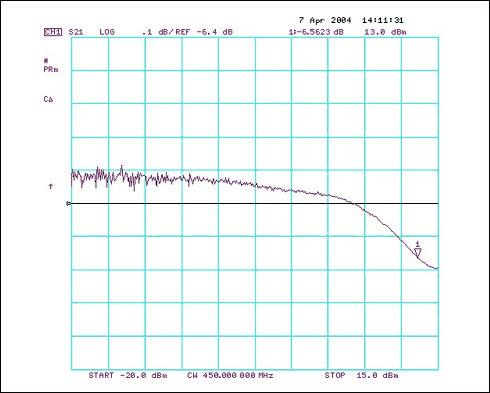

圖3給出了經過上述元件更改后所能達到的典型增益壓縮特性。

圖3. MAX2010在450MHz下的寄生增益壓縮特性

450MHz下的輸入匹配

圖4. MAX2010在450MHz下的輸入匹配特性

450MHz下的輸出匹配

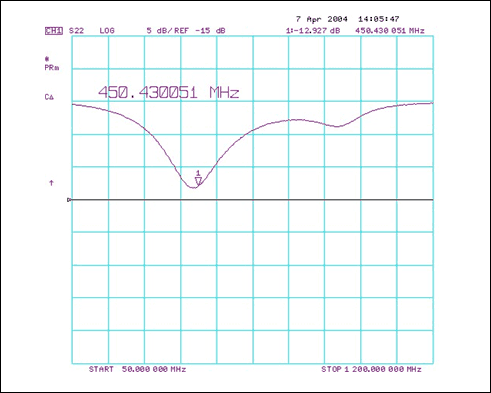

圖5. MAX2010在450MHz下的輸出匹配特性
