ZF型換相組件的應用

0??? 引言

??? 三相異步電動機正反向運行控制在工礦企業等領域被廣泛應用，由于換相電路的工作特點是轉換頻繁，操作頻率高，在使用傳統的交流接觸器換相過程中，接觸器的觸頭在吸合和分?jǐn)鄷r，受到起動電流和弧光的嚴重?zé)齻?，同時交流接觸器有一定的機械壽命，因此，造成起動設備故障率較高，甚至有時燒毀電機，嚴重影響生產的正常進行。齊化集團PVC廠上料用電動葫蘆控制電路，選用了齊齊哈爾電力半導體器件廠最新研制開發的ZF型換相組件，取代了傳統磁力開關換相電路，由于ZF型換相組件采用了專用固體繼電器作為換相電路開關，取代了觸點式開關，因此，大大提高了控制設備的使用壽命。ZF型換相組件具有傳統磁力開關換相電路無法比擬的優點。

1??? ZF型換相組件工作原理簡介

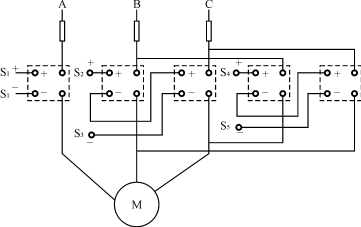

??? ZF型換相組件主電路圖如圖1所示。

圖1??? 主電路圖

??? 主電路由5只專用固體繼電器組成，其中S₂和S₃的控制端相串聯，S₄和S₅的控制端相串聯。當S₁，S₂，S₃導通時，電動機工作在正向運轉狀態，當S₁，S₄，S₅導通時，電動機工作在反向運轉狀態。S₂及S₃和S₄及S₅通過控制電路互鎖，以確保B相與C相間不發生相間短路，保證固體繼電器的安全運行。

2??? ZF型換相組件應用情況

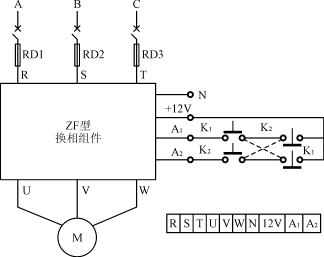

??? 典型應用線路圖如圖2所示。R，S，T為換相組件三相輸入端，U，V，W為換相組件三相輸出端，接三相異步電動機。A₁為正向控制端，A₂為逆向控制端，K₁及K₂為外附按鈕，K₁與K₂互鎖，防止A₁及A₂同時輸入高電平信號。由于ZF型換相組件主電路和控制單元為一體，把原磁力開關換相電路拆除，安裝上適合的快熔和ZF型換相組件即可投入運行。

圖2??? 應用線路圖

??? 2002年10月，ZF型換相組件在齊化集團乙炔站1＃電動葫蘆進行了試用，取得了良好效果，至今沒有出現故障。齊化集團已使用了10臺，通過現場使用考核，ZF型換相組件與傳統磁力開關換相電路相比具有以下的優點。

??? 1）磁力開關換相電路如引言中所述，故障率較高。ZF型換相組件采用無觸點固體繼電器進行換相，同時又加裝了操作過電壓和浪涌電流吸收電路，故障率較低。

??? 2）磁力開關換相電路，由于兩臺交流接觸器動作時間存在差異，同時又由于操作者有時操作過快，容易造成相間短路，燒毀磁力開關。ZF型換相組件在正、反向換相時，加入了單穩態延時電路，延時時間為1s，確保在正、反向換相時不發生相間短路事故。

??? 3）使用傳統的磁力開關換相電路時，只有一種熱繼電器作為長延時過載保護，對短時、瞬時故障沒有保護作用，導致故障擴大。ZF型換相組件具有缺相、過流、過載、三相不平衡、固體繼電器過熱等多種保護功能，同時面板上有相應的故障顯示，極大地方便了檢修人員對故障的判斷，縮短了檢修時間。

??? 4）ZF型換相組件運行時沒有噪音。

3??? 結語

??? ZF型換相組件是一種高新技術產品，是三相異步電動機正、反向控制的最佳選擇。齊化集團已經推廣使用，由于ZF型換相組件故障率較低，大大降低了生產運行成本，提高了經濟效益。

??? 在具體使用中還應注意下列事項：

??? ——ZF型換相組件如果是遠距離（超過50m）操作，控制線須選用屏蔽線或加裝電源隔離中間繼電器；

??? ——因為固體繼電器在關斷情況下仍有漏電流，所以在檢修設備時，應斷開電源開關，以免發生危險。
