在不斷變化的情況下，自動調節電源架構來確保達到最佳運作效率，不僅可以在電源中最大限度地減小能源轉換損耗，還可以最大限度地減少主動式冷卻系統，比如托盤風扇和服務器房間空調系統冷卻系統消耗的能源。除了節省能源之外，還可以減少冷卻需求，以騰出更多的空間來安裝服務器、交換機或線路卡。

　　同時，軟件定義的電源架構優勢可以受益于可靠性的提高，連續調節系統電壓以保持最佳的效率，并且最大限度地減少發熱，并減少施加在中間總線轉換器（IBC） 和負載點（POL）轉換器上的應力，最終，軟件定義的電源架構還能最大限度地減少電源故障引起的宕機時間。

　　實際的軟件定義電源

　　連接性提供了催化劑，把電源轉換器從一個個孤島改變?yōu)閰f(xié)作系統中互連的單元，這種協作系統能夠響應位于軟件定義的電源架構核心的中央控制器指令。開放式標準 PMBus是理想的媒介，兼容PMBus的前端ac-dc電源、數字POL和IBC產品已經面市，它們?yōu)殡娫垂?yīng)商開始為客戶搭建軟件定義的電源架構，起到了關鍵的推動作用。

　　圖2：開放式標準PMBus是在軟件定義電源架構中連接電壓轉換器的理想媒介

　　軟件定義電源正在增值供電應用領域快速普及，在這些系統中，數字電源的特性同時為設計公司和最終用戶提供了經濟優勢。

　　不過，設計團隊需要花費時間來創建模型和開發算法，才可以充分利用軟件定義供電技術的“能力”。某些供應商可能首先在電路板級實施軟件控制，后面再將機架和大功率轉換級部分帶入軟件定義的架構中。另一些供應商可能在大功率級開始設計，然后將軟件控制向前擴展至機架及電路板級。此外，早期的控制算法可能比較簡單，只需根據少數幾個參數來預測，但隨著時間的推移，由于需要更詳細地分析更大的數據集，所以算法也會變得越來越復雜。

　　隨著業界對這些技術的熟悉程度加深，而且在后續的項目中可以快速、高效使用并已通過驗證的設計不斷增多，未來的設計人員將能夠快速交付新的項目，并且集中精力開發額外的增值功能。其中可能包括預見性維護，幫助提升主要的性能標準，比如正常運作時間，同時通過減低設備更換率來降低大型設備的成本支出。

　　CUI已經在3kW PSE-3000等前端AC-DC電源以及Novum 系列 數字 IBC 和 非隔離型dc-dc數字POL轉換器中實施PMBus連接性。這些產品能夠通過業界標準協議與電壓轉換器通信，可以推動設計人員構建聯網的數字控制電源架構。

　　IBC 備有多種標準模塊尺寸，并且支持動態總線電壓（Dynamic Bus Voltage， DBV），后者允許隨著負載情況的改變來調節IBC電壓，從而優化轉換效率。可以經由PMBus設置或通過安裝在基于IBC集成式ARM？微控制器上的電源優化固件來設置電壓。在IBC級的DBV就像在負載點的AVS一樣，在最大化效率方面極有成效，方法是通過調節功率包絡來適應負載條件，進而最大限度地減少浪費的能源。除了設置IBC電壓之外，PMBus接口還允許通過中央控制電壓余量、故障管理、精密延時爬升和啟動/停止進行研究。

　　Novum POL轉換器允許利用PMBus指令來進行與IBC模塊相似的控制，并且可以實現軟件控制的電壓排序和跟蹤。

　　為了說明通過自動適應電源架構可能實現的節能效果，考慮將平均效率達到95%的一個前端AC/DC電源，運作效率為93%的IBC，以及一個運作效率為 88%的負載點組合起來。在所有三個轉換器上，22.2%的輸入功率以熱量形式散發。如果每級效率只增加1%，能源耗散可以削減至19.6%，這相當于 12%的改善，是非常顯著的效率提升。另外，冷卻負載的減小還可節省能源。

　　未來

　　隨著軟件定義的電源架構在數據中心和電信公司日益普及，業界必需依賴來自不同供應商的電源模塊之間的互操作性。雖然PMBus在一定程度上實現了模塊間連接的標準化，但是，某些指令開放解釋，當與不同制造商的轉換器共用時可能產生不同的結果。為了克服這個問題，由CUI、愛立信電源（Ericsson Power Modules）和村田公司組成的AMP Group（現代電源架構）聯手合作，在包括PMBus指令響應的諸多軟件方面進行了標準化，并對外形尺寸和引腳配置等機械細節也進行了標準化。

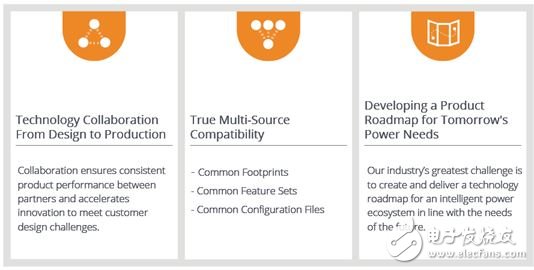

　　圖3：AMP集團成立旨在針對軟件定義電源應用進行協作和開發多來源解決方案

　　結論

　　軟件定義的電源架構不僅可以在設計階段提供效率改進和節能，還降低了基礎架構擁有者所需負擔的運營成本。更進一步的優勢包括提高可靠性以及實施預見性維護的機會，最終帶來更長的正常運作時間?；谀M的電源架構正在快速朝向軟件定義的電源架構演進。隨著電源設計團隊日益熟悉這項技術，他們將能夠以高成本效益的快速方式提供日益全面、高效和可靠的電源系統。
