C型USB改變USB生態系統的一種重要途徑是通過USB電纜兩端互換（不只是翻動）。這使得諸如膝上型電腦或智能手機的USB設備取決于其所連接的其它USB裝置具有不同的行為，因為數據角色和功率角色可獨立交換。USB開發者論壇已經發布了C型USB 1.2版本規格。其在1.1版本上做出幾個關鍵變化，我將在此博文中總結，但最大的區別是用來描述這種新型USB生態系統的術語變化。您可能會說了C型USB術語通過此版本進行了“返工”。

新的術語更好地解釋了這一新型USB世界，旨在澄清并強調數據角色和功率角色是彼此正交的（除了初始功率角色確定初始數據角色）。換句話說，USB完全融入這一新型二維生態系統。下述表格具有一些需了解的關鍵術語。

術語

說明

DFP

朝下端口（數據角色）

UFP

朝上端口（數據角色）

DRD

雙重角色數據，可以是UFP或DFP（需要USB PD）

源碼唯一

為USB連接器（功率角色）的VBUS引腳提供電源

匯唯一

耗費USB連接器（功率角色）的VBUS引腳電源

DRP

雙重作角色功率，可為源或匯

默認源

除非連接到一個源碼唯一（功率角色），DRP連接作為一個源。

默認匯

除非連接到匯唯一裝置（功率角色），DRP連接作為一個匯。

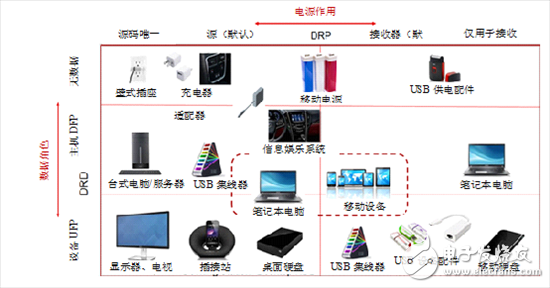

圖1為許多可能的應用分類，并顯示它們落在此二維網格中的位置。

?

?

?

圖1：C型USB 1.2版的應用實例

USB供電啟用交換或更改數據的作用。例如，可能有一個雙角色數據（DRD）系統，該系統通常是一個動力源，但可以是DFP（主機）或UFP（裝置）?；蚩赡苡幸粋€雙角色功率（DRP）系統，該系統是一個DFP（主機），同時采集功率，但在功率下降時不支持?jǐn)?shù)據。討論所有可能的應用是另一篇博文的主題，但在此博文中，我只是想強調數據角色和電源角色的分離。

初始功率角色和初始數據角色仍相關，因為它們總是一直處在C型USB中。初始化作為源的設備要么是DFP或無法獲得數據；它可能不會作為一個UFP進行初始化。同樣，初始化作為匯的設備要么是UFP或無法獲得數據。為了在初始連接后交換數據角色，您必須使用USB供電消息DR_Swap。

C型USB具有兩種特性，稱之為默認源和默認匯。（1.2版增加了有關這些功能的澄清，之前的版本分別稱之為試驗源和試驗匯。）默認源功能旨在用于主要提供電源、有時也會造成能量沉降的系統，如移動電源。除非它連接到源碼唯一或其電池耗盡，否則移動電源應提供電源。默認接收器功能旨在用于主要造成能量沉降的系統，如智能手機，但若連接到一個源碼唯一附件，其也可采集電源。這兩個特征可以動態利用，也就是說，取決于它的電池電量或一些其它標準，該系統可變?yōu)閮H用于匯唯一或默認源。下表總結了C型USB設備的不同種類的角色。

C型USB 1.2版還有哪些新功能呢？表1列出了其他一些變化。

變更

說明

最大源VBUS電容

在空插座的VBUS上，源電容不得超過10mF。實際上，A型端口的傳統浪涌電容測試現在適用于所有C型端口。

調試輔助模式

這些鮮為人知的C型模式進行了全面修改。

C到傳統A電纜

由于宣傳不利，早期C到A傳統電纜的構建并不恰當，而新的規格充分說明了如何正確構建這些電纜。

二進制頻移鍵控（BFSK）引用

刪除了參照非現存的USB供電1.0標準的BFSK。

接收器斷開檢測

當電壓增加超過5V時，定義接收器如何檢測逸出。這僅適用于電力輸送匯。

IR壓降（即，澄清電纜中的壓降）

在USB電纜電源線和接地線的IR壓降后，澄清在什么電壓水平條件下可以看到匯。
