磁速傳感器振動抑制算法在變速箱速度檢測中應用

　　前言

　　在汽車應用中，磁性傳感器可用于速度檢測，如變速箱速度，輪速、凸輪軸速度等。在實際應用中，外界的干擾如振動會給信號處理帶來額外擾動或者噪聲。為了保證輸出信號準確性，以確保系統可靠性，必須對這些擾動或者噪聲通過一定算法進行抑制。

　　1.0 英飛凌磁性傳感器基本磁滯算法

　　磁速傳感器針對汽車領域不同應用，其相應應用環境也有所不同，例如目標輪齒距大小，振動環境等。為了更好適應不同應用，以獲得更好性能，英飛凌磁性傳感器提供靈活的磁滯算法。主要有四種磁滯算法： HF（Hidden Fixed），VF（Visible Fixed）， HA（Hidden Adaptive），VA（Visible Adaptive）。

　　1.1 基本磁滯算法

　　對于Hidden磁滯算法，信號在過零點處切換。由于Hidden磁滯算法切換點在過零點處，因而可以避免受到隨空氣間隙變化而變化的信號幅度大小影響。因此對于小齒距目標輪而言，Hidden磁滯算法可以在信號幅值受氣隙變化影響下依然能夠獲得最佳的相位精度。

　　對于Visible磁滯算法，信號在磁滯比較器水平上切換，在磁滯帶內的信號會被當做噪聲而被抑制。因此對于齒距較長的目標輪如變速箱目標輪，選用Visible磁滯算法，可以獲得比較穩定的輸出信號。

　　磁速傳感器速度檢測一般利用差分原理，即磁速傳感器通過檢測差分磁場變化來檢測目標輪速度及轉動方向。英飛凌磁速傳感器兩個磁性探頭（如霍爾探頭）之間距離一般為2.5mm，因此信號輸出最理想的對應齒距為2.5mm*2等于5mm。如果齒距過大，那么在齒輪上會有一段距離由于兩個霍爾探頭之間檢測到的磁場值相等，即ΔB為零。如果選擇Hidden磁滯，長齒（或缺）處輸出信號抖動較大。而選用Visible磁滯算法，由于切換點不在過零點處，因此輸出信號相對穩定。如圖1所示為Hidden磁滯和Visible磁滯算法比較，從圖中可以看出，針對長齒或長缺（圖例為曲軸應用）目標輪，Visible磁滯算法輸出信號較Hidden磁滯算法穩定。

　　圖1：Visible 磁滯和 Hidden磁滯比較

　　英飛凌磁性傳感器提供兩種磁滯比較器水平，即Fixed和Adaptive。

　　所謂Fixed磁滯，即磁滯帶閾值為一定值，不會根據隨氣隙變化而變化的信號幅度大小而進行相應調整。

　　所謂Adaptive磁滯，即磁滯帶閾值會根據輸入信號進行動態調整以適應氣隙變化，從而輸出更好相位精度。選用Adaptive磁滯算法，一定程度內能夠起到振動抑制作用，以消除由于氣隙或者溫度等變化對輸入信號造成的影響。

　　1.2 磁滯算法在變速箱速度檢測中應用

　　根據變速箱種類，變速箱系統一般要裝配一個或者多個變速箱速度傳感器，用于檢測輸入軸和輸出軸速度，對于輸出軸有些還需要提供方向信號。車身電腦根據變速箱速度及方向信息，可用于車速計算，電子離合器控制，檔位控制，坡道輔助等。為了保證變速箱精確控制，系統要求信號振動幅度控制在一定范圍，如±1°。這就要求傳感器能夠抑制由于噪聲或者系統振動造成的信號干擾，例如發動機振動，變速箱換擋時軸向振動，變速箱低速運轉時帶來的噪聲以及振動。

　　另外，相比于其它速度檢測應用如輪速等，變速箱速度齒輪齒距相對較大。結合前面所述，為了適應變速箱速度檢測應用要求，抑制由于振動帶來的噪聲或者干擾，減小由大齒距造成的信號抖動，一般對變速箱速度傳感器采用Visible Adaptive磁滯算法。

　　2.0 新一代變速箱速度傳感器

　　英飛凌TLE495X系列傳感器是專門針對變速箱應用開發的新一代速度傳感器，包含TLE4951C，TLE4954C，TLE4954CE1，TLE4954C E2等。其中TLE4951C僅檢測速度信息，TEL4954C除檢測速度外，還能夠檢測目標輪轉動方向。

　　TLE495X系列傳感器為兩線制PWM電流協議，采用Visible Adaptive 磁滯算法，其信號切換磁滯磁比較器水平為信號峰峰值處，在信號幅值內的信號均會被抑制。又因為是Visible磁滯算法，因此可以避免信號過零點處的噪聲以及振動。

　　2.1 振動抑制算法原則

　　TLE495X系列傳感器有三個霍爾探頭，左右探頭用于檢測速度，中間霍爾探頭用于檢測方向以及振動抑制算法。對于TLE4951C而言，雖然沒有輸出方向信息，但依然有中間霍爾探頭，主要用于振動抑制。

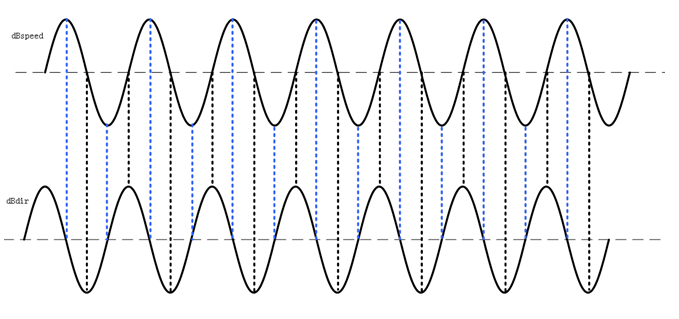

　　TLE495X系列傳感器具有優異的振動抑制能力，通過速度信號和方向信號相互監測用于判斷信號振動與否。如圖2所示，方向信號通道過零點處監測速度信號通道幅值以及相位，同時速度信號通道過零點處監測方向信號通道幅值以及相位。只有當速度信號幅值大于ΔBspeed_limit以及方向信號幅值大于ΔBdir_limit時輸入差分磁場信號才有效。

TLE495X系列振動抑制算法
