常用視頻信號格式及端子接口定義

RF/AV/SVIDEO/YUV/VGA/RGB/RGBS/DVI/HDMI/

　　視頻信號是我們接觸最多的顯示信號，但您并不一定對各種視頻信號有所了解。因?yàn)閲?guó)內用到的視頻信號格式和端子非常有限，一般就是復合視頻和S端子，稍高級一些的就是色差及VGA。對于那些經常接觸國外電器和二手設備的朋友，就會遇到各種希奇古怪的信號端子，我們也經常接到讀者這方面的提問。請讀者注意：我們這里所說的視頻信號并不是嚴格意義上的帶寬只有5MHz的視頻信號，而是泛指能作為輸入輸出的顯示信號。本文試圖把常用視頻信號做一簡單敘述，有不全和不對的地方請讀者朋友指出。

一、各種視頻信號

復合視頻信號（Video）

　　復合視頻信號是我們?nèi)粘Ｉ钪凶顬槌Ｒ?jiàn)的視頻信號，它在一個傳輸信號中包含了亮度、色度和同步信號。由于彩色編碼的不同，復合視頻又有PAL、NTSV、SECAM制式之分。復合視頻信號本身的帶寬只有5MHz（NTSC制式帶寬僅4.5MHz），中間又加了彩色副載波信號（NTSC制為3.58MHz，PAL和SECAM制為4.43MHz），正好落在亮度信號帶寬之內，占去了一部分亮度信號，又造成亮度和色度的相互干擾，使得復合視頻成為最差的視頻信號。復合視頻信號一般用RCA插頭連接，就是通常說的蓮花插頭，見圖1。歐洲也用SCART接口，老式的視頻設備也有用BNC插頭連接。

S視頻信號（S-Video）

　　S視頻信號俗稱S端子信號，它同時傳送兩路信號：亮度信號Y和色度信號C。由于將亮度和色度分離，所以圖象質量?jī)?yōu)于復合視頻信號，色度對亮度的串?dāng)_現象也消失。由于S視頻信號亮度帶寬沒有改變，色度信號仍須解調，所以其圖象質量的提高是有限的，但肯定解決了亮色串?dāng)_，消除圖象的爬行現象。S端子用四芯插頭，見圖2。歐洲也用SCART插頭，老式的視頻設備也有用兩個BNC插頭連接，計算機顯卡也有用七芯插頭，其外形與S端子一樣，只是又包含了復合視頻信號。

隔行色差信號（Y、Cr、Cb）

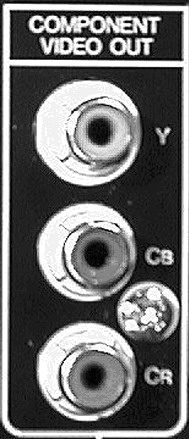

　　色差信號也叫分量信號（Component Video），同時傳送三路信號：Y是亮度信號，只包含黑白圖象信息；Cr是R-Y信號，即紅色信號與亮度信號的差；Cb是B-Y信號，即藍色信號與亮度信號的差。色差信號實際也是亮色分離信號，與S端子不同的是色度信號不用解調，之所以用R-Y和B-Y是要避免傳輸G綠信號，因?yàn)镚信號占據色度信號的59%，不利于數據壓縮，用R-Y和B-Y通過矩陣運算同樣可以得到G信號。由于VCD和DVD用的MPEG1和MPEG2數字壓縮信號就是用色差信號編碼的，所以色差信號圖象質量大大提高，完全優于S視頻信號。色差信號用RCA插頭，用綠、紅、藍標識，綠代表Y信號，見圖3。

逐行色差信號（Y、Pr、Pb）

　　逐行色差信號含義與逐行色差信號相同，只是對應的是逐行掃描信號，包含在Y里的行同步信號頻率為31KHz，而前述的幾種視頻信號行頻只有15KHz。逐行色差信號須配具有逐行顯示功能的設備，圖象質量高于隔行色差信號，主要表現在圖象更穩定。逐行色差所用端子與隔行色差相同，只是C換成P。

RGB信號

　　我們知道圖象中的各種色彩都是由R、G、B三基色組成，顯象管電子槍是R、G、B三槍組成，投影機三片液晶板也是R、G、B三色。R、G、B三路信號中，行、場的同步信號加在G信號中，RGB信號的帶寬可以到幾十兆，只要顯示設備能兼容。所以RGB信號又優于色差信號，是最好最直接的顯示信號。RGB信號同樣也分為逐行和隔行，逐行信號要優于隔行信號。RGB信號所用端子為RCA插頭，歐洲用SCART插頭，老式設備用BNC插頭。

RGB+S信號

　　此信號就是在前述的RGB信號基礎上，把加在G信號中的同步信號拿出來，再加一個復合同步信號，共四路信號傳輸。復合同步信號中包含了水平同步和垂直同步信號。此信號在老式設備中用的較多，一般用BNC插頭。

RGB+Hs、Vs信號

　　這個信號是在上述信號基礎上把復合同步信號分成水平同步信號和垂直同步信號，在老式三槍投影機用的較多，一般用BNC插頭?，F(xiàn)在17寸以上的高端顯示器也此輸入端子。電腦顯示用的15針D型VGA插座，就是這5根線起作用。老式的EGA和CGA顯示器行頻只有15KHz，用的是9針D型接口?，F(xiàn)代視聽設備逐行掃描的RGB+Hs、Vs信號是以VGA端子輸出的，是視頻信號的最高級，與電腦640×480分辨率是兼容的。

二、各種視頻信號接口及定義

SCART端子定義



　　SCART接口見圖4。不同信號有不同的定義，有的設備雖然只有一個SCART口，但通過菜單設置可以定義不同的功能。表1、2、3分別表示SCART口做復合視頻、S視頻、RGB信號的定義。

四針和七針S端子



　　定義四針接口比較常見，七針接口常用在顯卡上，見圖5和表4。

VGA接口

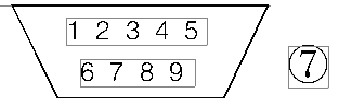

　　定義15針VGA接口及定義見圖6及表5，9針EGA、CGA接口及定義見圖7及表6。

8針多功能接口



　　這種接口多用在SONY老式投影設備上。其接口及定義見圖8和表7。

10針多功能接口



　　這種接口一般用在老式JVC攝象機上。其接口及定義見圖9和表8。
