2.3視頻信號卡

視頻信號卡為整個系統的核心部分，因其視頻信號的生成所涉及的運算量很大，單個DSP難以生成多路視頻信號，同時出于系統升級的考慮，因此該視頻信號模擬器的每路都使用高性能的TMS320C6713型浮點數字信號處理器。該DSP采用先進的超長指令字結構，內置8個獨立的功能單元、2個定點算術邏輯單元，2個浮點乘法器，4個浮點ALU、32個32位通用目的寄存器，4 K字節的L1高速程序緩存區，4 K字節的L1高速數據緩存器，256 K字節的L2兩級數據緩存器。這種結構能最大限度地發揮8個功能單元的并行計算能力，使得300 MHz系統時鐘工作下的DSP性能達到2400MI／s和1 800MFLO／s。

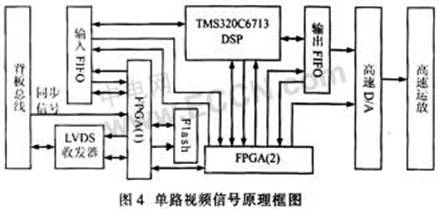

單路視頻信號生成原理框圖如圖4所示。其中，DSP完成視頻信號運算；FPGA(1)用于控制LVDS收發器接收來自總線上的命令、地址及數據，在產生視頻信號前，將上位機事先產生的雜波數據、噪聲及目標參數下載至Flash存儲器中。在生成視頻信號期間，F(xiàn)PGA(1)判斷DSP的工作狀態，將Flash存儲器的數據讀入輸入FIFO中；FPGA(2)主要完成DSP瀆寫輸入、輸出FIFO的邏輯轉換，接收來自DSP計算視頻信號相對PRF信號的延遲時間，通過FPGA(1)接收同步信號，讀取輸出FIFO的數據并啟動D／A轉換器；DSP將輸入FIFO的數據瀆人其內部RAM，根據對應的數據及目標參數生成所需的視頻信號數據，并將運算后的數據寫入輸出FIFO。FIFO采用IDT72V17160，其讀寫速度可達100 MHz。

3系統工作流程

上位機根據噪聲和雜波模型脫機產生和路、方位差、俯仰差三通道I／O雜波、噪聲及目標參數，由上位機發出指令、卡地址將各通道的數據下載至對應的Flash存儲器。然后，由上位機生成DSP指令，發送至主控卡的緩存中，觸發同步信號，將指令發送至DSP，同時視頻卡根據該同步信號產生視頻信號，DSP對視頻信號進行采樣、運算，并將其結果及狀態信息發送至上位機顯示。

3.1數據下載

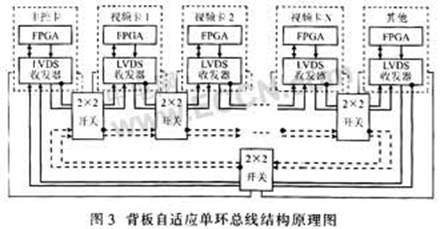

數據下載即將上位機預先產生的雜波、噪聲數據及目標參數通過背板總線下載到各通道對應的Flash存儲器中，整個發送過程由上位機控制，按表1所示格式將命令、地址、數據的順序發送至主控卡，然后由主控卡FPGA控制LVDS收發器，將命令、地址及數據發送至單環總線上，所有總線節點(視頻卡)接收到命令后，轉為數據下載工作狀態，接著再判斷是否為該節點地址。若是，準備接收數據，并判斷區地址，將數據寫入對應的Flash分區中；若不是，關閉數據通道，等待接收新卡地址。因為Flash存儲器在寫入2 K字節數據后需要一個較長的編程時間，所以在實際數據下載的過程中，使用輪詢寫人方法，即上位機每發送2 K字節數據后，就發送新卡地址，將數據寫入下一通道的Flash存儲器中，依次執行，直到第一通道，F(xiàn)lash存儲器編程結束，再將數據繼續寫入，節約了數據下載時間。

3.2視頻信號的生成

整個視頻信號的生成過程，數據的搬移及信號的運算均由DSP完成，由于TMS320C6713 DSP具有16個EDMA通道，可在不占用CPU運行周期的前提下，實現數據快速搬移，所以該設計在DSP內部開辟一個乒乓緩存區(Ping PangCache)，CPU在調用乒乓緩存數據時，EDMA往乒乓緩存中搬移數據后進行交換，這樣可同時執行EDMA數據搬移和CPU信號運算，保證實時生成視頻信號。

當各通道的雜波、噪聲及目標參數下載完成，各通道FPGA(1)接收上位機指令，將存儲在Flash的數據讀入輸入FIFO中，DSP啟動EDMA通道將輸入FIFO數據讀至其內部乒乓緩存中。此時，DSP發出READY信號給FPGA(2)，F(xiàn)PGA(2)將PRF同步信號接入DSP的外部中斷引腳，這樣當下一個PRF同步信號到來時，觸發DSP的外部中斷，DSP執行內部的波形運算程序，并啟動EDMA通道將雜波等數據搬移至乒乓緩存，運算結束后，DSP將目標出現的延時發給FPGA(2)，并將運算完畢的波形數據搬移至輸出FIFO。FPGA(2)收到延遲后，在下一個PRF同步信號到來時，計數DSP接收時間，計數結束，從輸出FIFO讀取運算完畢的數據，同時啟動D／A轉換器進行數據轉換。

3.3性能改進

雖然系統性能能夠滿足實際應用需求，但對某些環節稍作改進，會使整個系統功能進一步增強。對于DSP而言，同步FIFO為異步存儲器，所以DSP在讀寫FIFO時設置為異步方式，讀FIFO的頻率僅能達到25 MHz，寫FIFO的頻率僅能達到33 MHz。如果將DSP讀寫SDRAM時序進行邏輯轉換，可使讀寫FIFO的頻率達到100 MHz，大大增強DSP的數據吞吐能力；另外單路視頻信號的數據僅使用一片F(xiàn)lash存儲器，雖然其峰值讀數速度可達40 M字節，但由于每讀2 K字節后，F(xiàn)lash需占一個緩存時間，這樣其平均讀數速度僅能達到約27 M字節。若將兩片F(xiàn)lash并聯，則達到其峰值速度，提高了系統性能；另外，目前在DSP內部僅在數據輸入端開辟一個乒乓緩存，若在數據輸出端也開辟一個乒乓緩存，則可將數據搬移和CPU運算進一步并行執行，縮短每個PRF周期的數據處理時間。
