????? 　?。?）行駛路況檢測?
????? 在車輛行駛過程中，會遇到路面很差的情況，使車輛大幅度顛簸或發生其他安全事故。車輛行駛路況檢測是由水銀開關檢測信號的。當路面平穩時，水銀開關一般不會動作，U3（28）腳檢測為低電平，但當遇到路況很差時。則可使水銀開關內出現分?jǐn)?。即在U3（28）腳上出現高電平脈沖，即可檢測到路況不好的信息。
????? 　　當車輛出現大幅度顛簸后，提示器將有“路況不好，請注意安全”的語音提示。其提示方式是第一次提示后，在30分鐘后才會出現第二次提示。
????? 　?。?）濕度檢測?

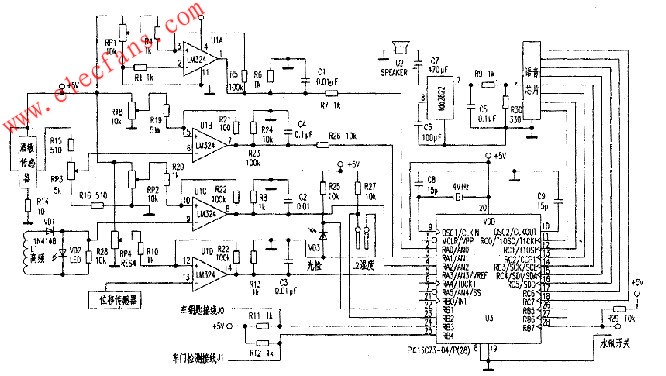

????? 濕度傳感器檢測主要用于檢測9下雨天的車輛行駛，以便提醒在雨中行駛車輛的駕駛員小心駕車。濕度檢測采用最簡的簧片濕度傳感器，見圖2中L2。當沒有雨水侵蝕時?；善瑐鞲衅鲀苫善蛛x且中間無任何導電介質，使得傳感器輸出為高電平；當有雨水澆濕到傳感器L2兩簧片時，由于兩簧片間隔很近，雨水成為導體使傳感囂輸出為低電平。L2的低電平輸出。送至U3（23）腳進行信號判斷。
????? 　　當U3（23）腳檢測到低電平后。系統將報一聲“雨天行車。請注意安全”。若L2一直為低電乎，則每隔30分鐘報一次。以提醒駕駛員注意行車。
????? 　　為可靠檢測雨天行車?？蓪2探頭安放于車門外側。只要上空有雨水下落，則傳感器就可靈敏檢測到。
????? 　?。?）霧天檢測?
????? 當車輛行駛于大霧天氣時。駕駛員要特別小心。用于檢測霧天的傳感器是由光敏檢測電路和濕度檢測電路組合完成的。由于光敏檢測電路很簡單，本電路由R25、VD3構成，原理就不再闡述。
????? 　　當光敏檢刪到環境亮度低到一定程度。加之如有霧結晶于濕度傳感器簧片時，系統則認為是i芏霧天行駛車輛。在霧天行駛時。則有“霧天行車，請注意安全”
????? 　　的語音提示。其提示方式為前一次提示與后一次提示相隔30分鐘。
????? 　　雖然這種檢測方式不很科學，但為了節約成本。
????? 　　只好用這種“替代”的組合方式進行識別。在要求較高的場合，可采用霧氣傳感器進行檢測識別。
????? 　?。?）夜晚行車檢洲?
????? 由于夜晚光線暗淡，用光敏檢測的方式即可檢測出夜晚行車。當在夜晚行車時。有“夜晚行車，請注意安全”的語音提示，且提示間隔為30分鐘。
????? 　　（6）通訊設備開啟檢測?
????? 交通法規定不允許單手操作行駛車輛，主要針對駕駛員行駛途中接／打移動電話等。這類通訊設備開啟（通話）檢測方法，可利用市面出售的“來電閃”。檢測高頻發射信號是否存在。
????? 　　由于移動通訊設備在使用時，會向聯絡機站不斷發送高頻信號，即會有較強的高頻能輻射，利用市售“來電閃”即可檢測出有無打電話現象。具體電路見圖2中L1、VD1、VD2等器件。若U3第（5）腳檢測到有信號出現，則會有“行駛途中，請不要打手機”的語音提示。但是，如果車輛處于停止?fàn)顟B(tài)（但鑰匙接通電源）而有電話打進來，則有“您有電話。請按聽”的連續三聲語音提示。
????? 　?。?）酒敏檢測?
????? 利用酒敏傳感器，可對一定濃度酒精含量的空氣進行檢測。有關犧敏檢測方面的電路，可以查閱相關資料。本制作為了節約成本，選用了燈絲型傳感器，電路見圖2。如要求靈敏度較高，則可選用半導體酒敏傳感器。
????? 　　本提示器在U3（3）腳檢測到一定幅度信號后。則有“為了您的安全。請不要駕車”的語音提示，且每隔5分鐘提示一次。為了安全可靠，使用者還可添加限制車輛啟動功能。
????? 　　（8）門控檢測?
????? 利用門磁控制方式?？蓪π旭傊熊囕v的車門是否關閉進行檢測。由于目前很多車輛都安裝有防盜報警器，所以可直接從報警器的門磁器檢測信號線上提取信號。當車輛啟動后。如門磁信號檢測到?jīng)]有關好車門，即有“車門沒關好。請檢查”
????? 　　的語音提示。為了簡單易制，四個車門的信號采用“相與”形式，即不能像某些高檔車那樣，直接提示是某個車門沒有美好。如果將本提醒器加裝報警功能，則可利用門磁報警原理，將提醒和報警功能制作在_一起。并可在語音模塊中加入“非法行駛本車輛”的語音提示，井兼做報警器。
????? 　　2.核心控制部分
????? 　　
????? 　　該車輛行駛安全提醒器控制核心U3采用PIC16F73芯片。由于程序簡單，占用空間較少，也可選用PIC16C72／73或PIC16F72等28腳單片機完成。在程序設計和對應端口使用時，需要將單片機A口RA0～RA3（2）～（5）腳設置為模擬輸人口，其他輸入接口根據上述檢測部分，設置成高低電平檢測即可。由于本提醒器僅馓語音提示，則輸出直接控制語音錄放模塊或訂制單片放音芯片即可。
????? 　　另外，在本提醒器中，除了外部影響駕駛員正常行駛因素外，還考慮到了駕駛員連續駕車的長時間疲勞提醒。當駕駛員對車輛啟動行駛后，控制器將開始計時。如果行車連續長達4個小時以上時。將會每隔10分鐘有“行駛時間太長，請休息后再繼續行駛”的語音提示。如果行車途中停止10分鐘以上繼續行車，本提醒器將作重新計時。
????? 　　本制作的單片機程序編制簡單，讀者只要直接參照20D2年刪年《電子報》相關PIC單片機實例文章。即可輕松編制該控制程序。
????? 　　三、其他制作
????? 　　
????? 　　由于本提醒器采用單片機為核心對行車狀況進行實時監測和提醒，可方便制作者通過修改程序的方式對提醒器進行改進和其他功能擴展，還可利用舊手機制作遠程報警器，其原理簡單概述如下：利用門磁檢測車門是否被打開。再由單片機去模擬觸發手機的撥號按鍵，對預存號碼進行依次撥打。由于撥號裝_置由手機本身完成。所以單片機僅需模擬撥號即可。同時，由于目前移動電訊營運商已開通了多項定位服務，還可利用程序控制對車輛位置進行監控。
