【摘　要】　提出了一種在便攜式儀器中使用非易失性存儲器存儲重要數據的方法，以避免在使用RAM保存數據時由于電池失效帶來的損失；同時，只需簡單更換存儲芯片，即可實現存儲容量的擴增及重要數據的備份。
??? 關鍵詞：非易失性存儲，F(xiàn)LASHROM，單片機

1　引　言
　　目前使用的測量?jī)x器，大多使用靜態或動態RAM來存儲數據，當系統電源關閉時，采用備用電池對RAM芯片供電，以保持所存儲的數據。這些存儲器均為易失性存儲器，一旦備用電池耗盡或其電壓下降到一定值，所存儲的數據就會丟失；另外，由于外界干擾、電路故障及機械振動導致的接觸不良等因素，也會造成電池故障，即使是時間很短的暫時性電池失效，也會損壞所存儲的數據。當存儲的數據非常重要時，如系統參數、測量參數等，這些關鍵參數的損壞，將直接影響到后續數據的準確測量。另外，有些數據的取樣非常復雜，如地質勘探數據、巖土工程中的土質地質數據等，一旦數據丟失／或損壞，將造成人力物力的浪費，而時間上的延誤更會導致巨大的經濟損失。
　　基于上述原因，采用非易失性存儲介質，可以很好地解決數據丟失問題。在我們研制的儀器中，采用非常廉價、而且容易購買的29系列FLASH ROM為存儲介質，利用其掉電不丟失數據的特性，存儲關鍵參數及重要數據。本文選用ATMEL公司的AT29C020FLASHROM存儲器。
2　AT29C020芯片特點及讀寫時序分析
??? AT29C020芯片容量為256K×8bit，采用5V電壓寫入，同時兼容TTL和CMOS電平，具有較低的功耗：片選選中狀態下，工作電流為40mA，非選中狀態下，電流僅為100μA。AT29C020具有2個8K的保護數據區，可以用特定的數據指令鎖定和解鎖保護數據區，保護數據區被鎖定后，將不允許改寫和擦除其中的數據。同時，其它區域的數據也可以采用軟件保護，開啟數據軟件保護后，每次寫入數據時，都要在寫入數據前加上3字節的寫入碼，否則一切寫入數據將被忽略。AT29C020將全部存儲空間分為1024個區，每個區含有256個字節。讀取數據時與常規存儲器類似，讀取周期為70ns。讀取時序如圖1所示。

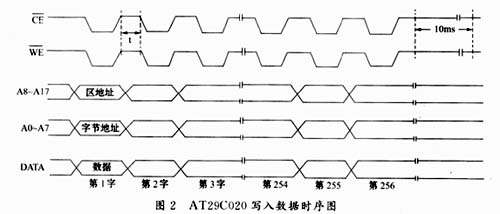

　　寫入數據時，需按區寫入，即一次最多可寫入256個字節。先將要寫入的數據裝入AT29C020，再啟動寫入，寫入一個數據區的周期大約為10ms。寫入時序如圖2所示。

　　圖2中，A8～A17為區地址，裝入過程中不應改變。A0～A8為區內字節地址，指定裝入字節的地址，裝入時，字節地址可以不用按順序連續增加。裝入過程中,或的高電平保持時間t必須小于150μs。若其高電平在保持150μs后仍不變低，則芯片認為數據裝入過程結束，啟動內部寫入時序?qū)懭霐?shù)據，寫入周期為10ms。一個數據區內只要有一個字節寫入，將導致整個區的數據重寫，因此，先將寫入數據在緩沖區內湊足256個字節后，再一次性寫入。
　　AT29C020中每個字節都可反復擦寫10 000次以上。
3　系統設計
　　主系統采用AT89C52單片機為核心處理器，晶振為12MHz。
3．1　接口電路設計

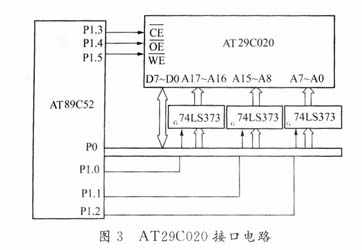

　　AT29C020與一般存儲器引腳定義兼容，有18根地址線、8根數據線三根控制線。但是由于其寫入時序較特殊，為確保數據讀寫正確，沒有將其直接接入系統總線，而是用P1口的三個I／O口來控制信號。同時，加入74LS373進行地址鎖存。具體電路連接如圖3所示。
3．2　控制軟件設計（1）數據讀取

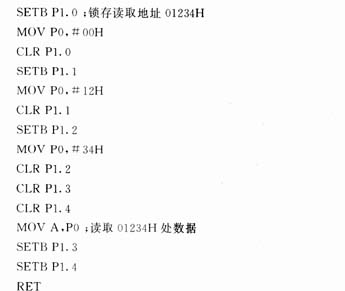

　　從AT29C020中讀取數據與普通存儲器讀取類似，比較簡單。根據圖1所示，讀取一個字節數據程序如下：


??? （2）數據存儲

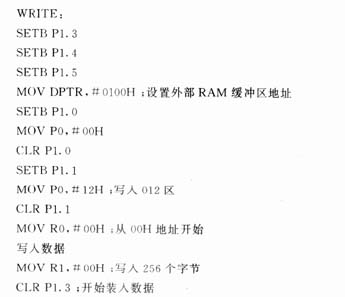

　　根據器件要求，需按數據區寫入數據。先對寫入數據進行組織，放入外部RAM中緩存，寫入時，從緩沖區中讀出256個字節，一次性寫入AT29C020。寫入一個數據區的程序如下：


SETBP1．5；
啟動寫入操作CALLDELAY；
延時20msRET

4　結束語
　　本文提出了一種利用FLASH ROM在線存儲重要參數及現場數據的實現方法，以解決傳統儀器中存儲數據損壞和丟失的問題。此外，存儲芯片與系統之間制作成易于插拔的接口，當一片存儲器寫滿后，可拔出并插入另一片空白存儲器，繼續測量；待測量結束后，可在PC機上一次性讀出各存儲芯片中的數據，進行后期處理。本系統已成功應用于野外使用的便攜式智能儀器的設計中，解決了以往儀器出現的測量數據丟失的問題；同時，使用廉價的FLASHROM擴增存儲容量和備份原始數據，也是一種方便、高效和安全的方法。
　　這種設計方案也可推廣到其它便攜式儀器的設計中，具有良好的應用前景。
