要設計好系統的軟件，必須清楚其工作原理：首先給發射機上電，配置其L01為PRX，使其進入接收模式等待主機的握手指令，此時采集裝置并未開始工作。然后將接收機通過USB接口連接計算機，運行VB程序，點擊開始試驗按鈕，握手指令(H’33’)便通過接收機的L01 (上電配置為PTX)發射出去，發射機在接收到握手指令后，還要做出判斷，若不是H’33’，則繼續等待握手指令;若是，表示雙方建立連接成功，此時發射機的L01便配置為PTX，同時單片機向采集裝置發送一脈寬為3.6us的高電平脈沖以激活A(yù)/D，使其開始采樣，采樣率為1KHz。由于每路傳感器信號都要被A/D采樣，并轉換為12bit數字量(認為是2 Byte)，那么10通道則為20 Byte，經過單片機處理后再送入L01打包發射。350us之后，接收機收到該數據，并通過單片機和USB芯片實時寫入計算機緩存區內，這樣雙方數據傳輸10000次，每次20Byte，傳輸完畢后數據曲線會在VB界面上實時顯示。

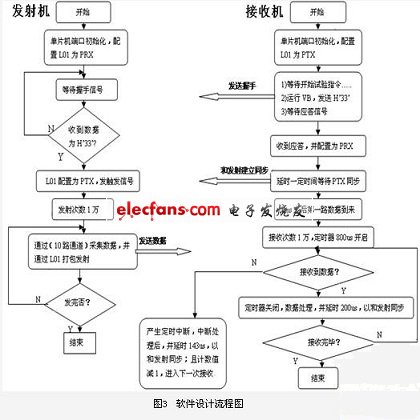

　　基于以上分析，該系統軟件分為兩部分:單片機控制程序和計算機界面程序。前者主要完成以nRF24L01為核心的多通道信號的采集和無線傳輸，后者則完成信號的顯示，以供研究人員分析。本文只介紹控制程序，它采用模塊化程序設計方法， 分為發射機程序和接收機程序兩部分。其流程圖如圖3所示。

?

　　由于采集系統以1KHz進行采樣，即每1ms送20Byte數據，因此無線部分進行一次傳輸需1ms。若接收機執行接收子程序不夠1ms，則必須通過延遲補夠，以和發射同步。另外，在接收機程序中特設置800us定時器中斷，以防接收機因接收不到數據而長時間等待，影響數據的傳輸效率。

　　4.問題分析

　　本系統在運行時出現了一些問題，使其不能正常工作，現說明如下：

　　① L01在收發轉換時出現問題;

　　原因：配置字并未寫入L01內。

　?、?數據傳輸時發現其低八位為零，但高四位有數;

　　原因：開啟了單片機的PSP功能，導致D口不能用了。

　?、?數據傳輸波形圖嚴重失真;

　　原因：無線模塊在收發同步上存在問題，數據包之間沒有一一對應。

　　5.實驗結果

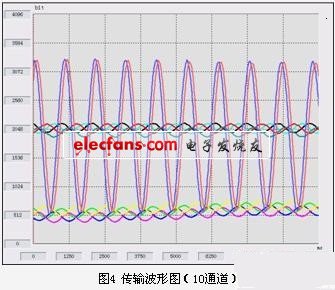

　　本系統需進行10000次數據傳輸，每次傳輸20字節。傳輸數據時務必保證發射機和接收機的同步性，否則數據包之間將會出現錯位，得到的數據曲線會嚴重失真，影響分析，所以同步問題在無線數據傳輸系統占重要地位。現附上本系統在同步良好情況下的無線數據傳輸波形圖，見圖4。圖中的10條曲線是傳感器信號被10片A/D采樣后經無線傳輸至計算機后通過VB界面顯示出的，中間幅值較高的曲線是兩路正弦波，其余為基線。

?

　　6.結論

　　本系統控制方便、工作穩定，能實現可靠的無線數據傳輸。經大量實驗測得：該系統的平均傳輸率可以達到256Kbps，平均誤碼率只有0.2%，可滿足絕大部分無線數據傳輸?shù)男枰?/p>
