長距離的線路聯我們通常會使用光纖收發器這類設備，但是在組建環網保護時，我們必須要解決一個問題，即光纜線路的通斷狀態要在光纖收發器的以太網口要體現出來，只有這樣才能為網絡設備(交換機或路由器)進行線路切換提供準確的依據，下面我們詳細說明一下這個問題。

　　一、網絡拓撲結構(如圖1所示)

?

　　▲圖1 交換機和光纖收發器組成環網

　　如上圖所示在物理結構上組成一個環網，為了形成環網保護，就需要介紹一下主流的環網保護技術。

　　二、主流的環網保護技術

　　(一)生成樹技術

　　生成樹協議(Spanning-Tree Protocol)是一個用于在局域網中消除環路的協議。運行該協議的交換機通過彼此交互信息而發現網絡中的環路，并適當對某些端口進行阻塞以消除環路。

　　(二)OSPF(最短路徑優先協議)

　　最短路徑優化是指網絡中的路由器之間通過諸如傳輸介質的類型、傳輸的帶寬、傳輸的距離等綜合指標的衡量選擇出一條兩兩之間連接最短的線路，OSPF屬于動態路由協議的一種，由于其具有適應范圍廣(最多可支持幾百臺路由器)、收斂快速、無自環等優點，在大型網絡中得到廣泛應用。

　　(三)品牌交換機所特有的技術

　　比如RRPP環技術，RRPP(Rapid Ring Protection Protocol，快速環網保護協議)是一個專門應于于以太網環的鏈路層協議。它在以太網還完整時能夠防止數據環路引起的廣播風暴，而當以太網環上一條鏈路斷開時通迅速恢復環網上各個節點之間的通信通路。跟STP協議相比，RRPP協議具有如下特點：專用于以太網環形拓撲，響應速度快。

　　三、選擇生成樹技術進行環網保護

　　由于我們這次組網的規模很小(只有四臺交換機)，為了適應這種網絡狀態，為在最短的時間內完成環網保護的部署，我們選擇采用生成樹技術來組建環網。但為了在采用光纖收發器的網絡中應用生樹樹協議，我們必須解決一個問題，不能直接照搬教科書中所描述的交換機生成樹的配置案例，而是要先熟悉光纖收發器的相關性能。即我們從書中(或是產品手冊)中學到的生成樹組環網技術，一般均是指的以太網組網，即設備之間通過網線連接，這樣網線斷了，與網線相連接的交換機端口也就隨即轉變?yōu)殛P閉狀態，相應生成樹協議即根據端口的通斷狀態來進行線路的切換。但如果在聯網線路上使用了光纖收發器，默認狀態下，即使聯網線路上的光纜斷掉了，光纜收發器的網口仍處于激活狀態，這樣與之相連的交換機端口就不會關閉，交換機就認為這條出現網絡故障的線路仍然可用，就不會進行線路的切換，從而導致環網保證的失效，為了解決問題，必須找到一個辦法，保證光纖端口與網線端口的通斷狀態保持一致。

　　四、調整光纖收發器的撥碼開關，實現故障轉移功能

　　以我們?yōu)槿粘９ぷ髦薪洺Ｊ褂玫囊豢罟饫w收發器為例進行說明。

　　在該光纖收發器的后面有一組撥碼開關，如圖2所示。

?

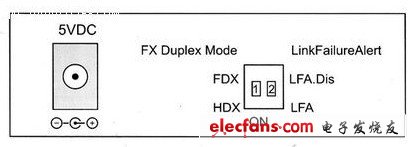

　　▲圖2 某品牌光纖收發器后面板視圖

　　圖中右邊的LFA即表示開啟故障轉移功能。默認情況下該功能是不生效的，即即使線路上光纖中斷，網口仍然處于激活狀態，而當把撥碼開關撥下來時，則開啟了故障轉移功能，即當光口斷掉時，網口也會斷掉，反之一樣，即網口斷掉的話，光口也會斷掉。這樣交換機即可以根據光纜線路的通斷狀態來進行線路的切換，從而交換機的生成樹協議就可以起來環網保護的作用。

　　當然，故障轉換功能也不是必須開啟的，在實際工作中我們也體會到為什么廠家將設備默認處于不進行故障轉移的狀態。因為很多情況下光纖收發器工作只是連接了一條獨立的線路，在這種情況下不進行故障轉移是有其道理的，這樣可以方便我們直接通過光口和網的指示燈來判斷是光纜線路的故障還是網線的故障
