RAID5,RAID5工作原理是什么?

RAID 5 是一種存儲性能、數據安全和存儲成本兼顧的存儲解決方案。 以四個硬盤組成的RAID 5為例，其數據存儲方式如圖4所示：圖中，P0為D0，D1和D2的奇偶校驗信息，其它以此類推。由圖中可以看出，RAID 5不對存儲的數據進行備份，而是把數據和相對應的奇偶校驗信息存儲到組成RAID5的各個磁盤上，并且奇偶校驗信息和相對應的數據分別存儲于不同的磁盤上。當RAID5的一個磁盤數據發生損壞后，利用剩下的數據和相應的奇偶校驗信息去恢復被損壞的數據。

　　RAID 5可以理解為是RAID 0和RAID 1的折衷方案。RAID 5可以為系統提供數據安全保障，但保障程度要比Mirror低而磁盤空間利用率要比Mirror高。RAID 5具有和RAID 0相近似的數據讀取速度，只是多了一個奇偶校驗信息，寫入數據的速度比對單個磁盤進行寫入操作稍慢。同時由于多個數據對應一個奇偶校驗信息，RAID 5的磁盤空間利用率要比RAID 1高，存儲成本相對較低。

　　RAID5校驗位算法原理

　　P=D1 xor D2 xor D3 … xor Dn （D1,D2,D3 … Dn為數據塊，P為校驗，xor為異或運算）

　　XOR(Exclusive OR)的校驗原理如下表：

　　這里的A與B值就代表了兩個位，從中可以發現，A與B一樣時，XOR結果為0，A與B不一樣時，XOR結果就是1，而且知道XOR結果和A與B中的任何一個數值，就可以反推出另一個數值。比如A為1，XOR結果為1，那么B肯定為0，如果XOR結果為0，那么B肯定為1。這就是XOR編碼與校驗的基本原理。

?RAID的保存原理是用Bit Striping及當前主流Block Striping的分割方式，將Data分散保存至各硬盤中，
當硬盤有受損時則經由XOR運算，再將存在其他各硬盤內的Parity Blocks及Data Stripe磁區的
Data Blocks進行計算而重建資料Rebuild。

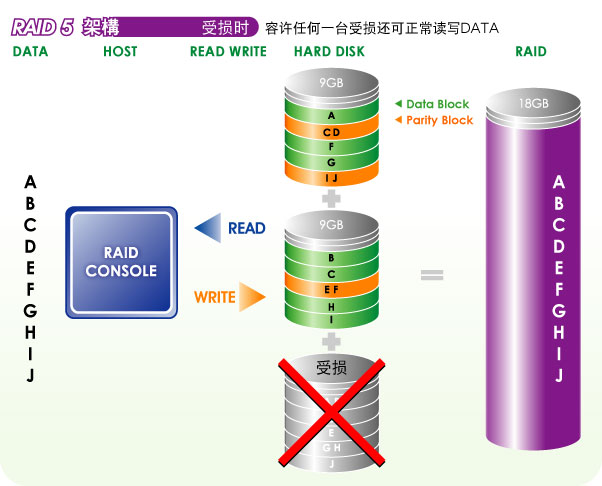

其圖解如下

RAID 5 XOR 復原 :: RAID-5 XOR Data Recovery
