光耦繼電器和普通繼電器的區別在哪

光耦繼電器和普通繼電器是兩種不同類型的繼電器，它們?cè)?a target="_blank">工作原理、結構和特性上有一些顯著的區別。

1. 工作原理：

- 光耦繼電器：光耦繼電器是一種用光電轉換器件（光電耦合元件）作為輸入與輸出之間的隔離的繼電器。它利用輸入端的光信號來控制輸出端的繼電器開關操作。輸入端包括一個發光二極管（LED），而輸出端則包括一個光敏受體（例如光敏三極管、光敏二極管等）。輸入端光信號的變化會通過光敏受體產生相應的電信號，從而控制輸出繼電器的狀態。

- 普通繼電器：普通繼電器是一種通過電磁線圈產生磁場來控制開關操作的繼電器。當通過線圈通入電流時，線圈會產生磁場，磁場作用下使得觸點產生吸引力，從而實現開關的閉合或斷開。普通繼電器的輸入與輸出之間沒有隔離。

2. 隔離性：

- 光耦繼電器：光耦繼電器具有輸入與輸出之間的電氣隔離，通過光信號傳遞實現隔離，輸入與輸出之間沒有直接的電流或電壓連接。這種隔離性能有助于防止輸入信號中的干擾傳遞到輸出端，增強了電路的安全性和穩定性。

- 普通繼電器：普通繼電器的輸入與輸出之間沒有隔離，輸入電流和輸出電流可以直接通過繼電器線圈進行傳輸。

3. 響應速度：

- 光耦繼電器：光耦繼電器具有快速的響應速度，因?yàn)楣庑盘?hào)的傳輸速度比電信號更快。

- 普通繼電器：普通繼電器的響應速度相對較慢，因?yàn)樗艿骄€圈的電感和機械連接的影響。

4. 聲音和震動：

- 光耦繼電器：由于光耦繼電器沒有機械運動部件，所以沒有噪音和震動。

- 普通繼電器：普通繼電器在吸合和釋放的過程中會產生一定的噪音和震動。

光耦繼電器通常用于需要電氣隔離、快速響應和要求低噪音的應用，而普通繼電器常用于一般的電氣控制和電路開關應用。

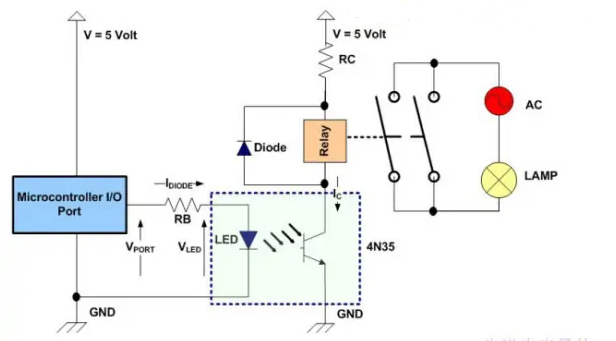

光耦繼電器模塊原理圖

我嘗試用光耦合器（4n35）控制繼電器，盡管這是基本任務。但是我得出了一些我不明白的結論。

因此，當IN為低時，我猜繼電器中通電的線圈，NC斷開，NO閉合，因此由綠燈指示。紅燈常亮，表示繼電器已通電。

Idk，如果這種邏輯是正確的，但這就是我最終得到的結果

如何使用光耦合器對要控制的繼電器輸入進行接線。但仍以5v供電。我實際上嘗試了六打電路，嘗試了自己的電路，甚至在實驗時（因此燒掉了我的一個IC?。彝耆珶o(wú)法使Arduino開發板通過4n35完美地控制我的繼電器。

我想要這個完美的選擇，所以如果出現問題，我的所有電路都將得到一層保護。（我知道我可以將繼電器連接到Arduino引腳）

光耦繼電器的作用

光耦繼電器的作用非常廣泛，可以用于控制多個設備。它通常被用作手動開關或自動切換操作方式的信號源。此外， 光耦繼電器還可用于輸送控制信號;使用時，將其接入到交流電源中即可實現對多種負載進行控制。例如， 當機器處于非工作狀態時， 將一個控制信號通過光耦合器輸入到另一個智能控制器，以控制機器運行；或者當機器需要快速啟動或停止時，也可以直接將一個控制信號發送給機器執行相應功能。

光耦繼電器的作用主要是用于控制交流電動機、電動馬達和自動開閉馬達等。它們可以將電源輸入轉換為相應的電壓，從而實現對這些裝置的調節。此外，光耦繼電器還可用于保護電器件，防止意外損壞。
