一、光耦繼電器的定義

　　光耦繼電器是用光耦來控制開光狀態的固態繼電器。英文是Solid State Optronics Relay。一般繼電器都是機械觸點，靠通電流過線圈變成有磁性的磁鐵吸合觸點，從而控制開光狀態。而光耦繼電器工作原理類似于光耦（其實看等效電路圖是一樣的）。

　　二、光耦繼電器的優點（特點）

　　1.無機械觸點，故不會出現觸電磨損，使用壽命是無限的。

　　2.無動作聲音，安靜環保。

　　3.無震動和彈跳，防震抗摔。

　　4.體積小，安全可靠。

　　5.AC/DC兼用。

　　6.高速切換。

　　7.低放電電壓。

　　8.低動作電流，低開路時的漏電電流。

　　9.輸入與輸出間完全絕緣。

　　10.可控制各種負載。

　　三、光耦繼電器工作原理

　　用光耦繼電器就是固態繼電器，用光耦驅動可控硅，控制光耦端給合適的電信號，（各個光耦允許加在控制端的兩端的電壓不一樣，正常是1.2V左右，電流4-20mA），這樣，光耦另一端光三極管，得信號導通，驅動可控硅導通。

　　一般繼電器都是機械觸點，靠通電流過線圈變成有磁性的磁鐵吸合觸點，從而控制開光狀態。而光耦繼電器工作原理類似于光耦（其實看等效電路圖是一樣的）。

　　首先要搞清楚繼電器的幾個專業術語：

　　Form A=常開觸點

　　Form B=常閉觸點

　　Form C=轉換觸點

　　Form E=雙穩態開關AT=安培匝數 用于描述磁場靈敏度的參數

　　NC是常閉觸點normal close

　　NO是常開觸點normal open

　　理解了上面的專業術語也就能看懂DataSheet上名詞了。如我的C8051F板子上用到的Panasonic的AQW610。在AQW610的DataSheet上些著這個繼電器是“Form A&B”就是，既有常開觸點，也有長閉觸點。

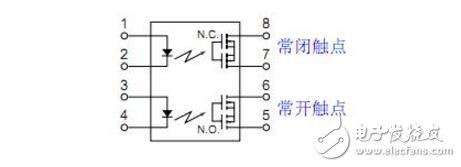

　　AQW610的等效電路圖
