實驗內容：本實驗通過verilog代碼的編寫，在EGO1開發板上實現OLED的驅動和內容顯示。

實驗原理：本實驗的驅動芯片為SSD1603 OLED驅動控制器，引腳功能如下圖所示：

芯片可以使用SPI模式或者8080并行模式傳輸數據，這里使用四線SPI模式。其中D/C引腳用來表示傳輸?shù)氖堑臄?shù)據還是指令，D/C為高電平時，表示傳輸?shù)氖菙?shù)據，D/C為低電平時，表示傳輸?shù)氖侵噶睢?/span>

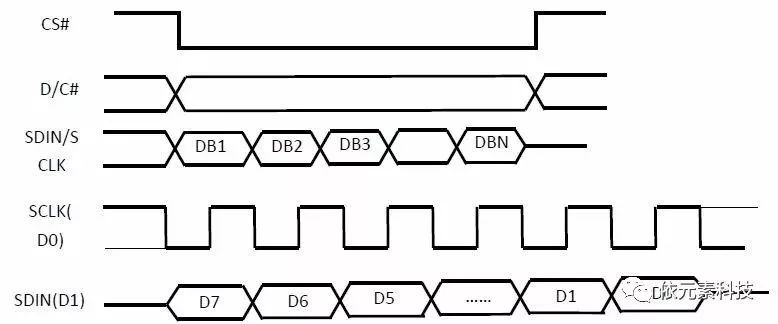

SSD1603數據和指令傳輸時序圖如下所示：

功能實現：通過本實驗，可以將OLED屏幕點亮并顯示所需內容。

實驗資料：可以通過github下載，下載鏈接請點擊這里。

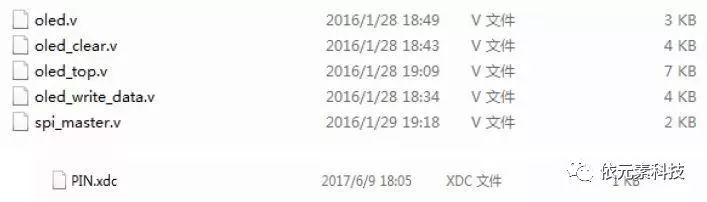

代碼說明：本實驗有5個verilog文件，其中oled_top.v為頂層文件，其余為底層文件,PIN.xdc為本實驗的管腳約束文件。

本實驗使用Vivado 2017.1 進行開發,開發界面如下。如果您未安裝vivado，安裝流程請點擊這里。

實驗RTL視圖：

代碼綜合結果：

代碼實現結果：

具體vivado步驟請參看之前的微信文章，文章鏈接請點擊這里。

驗效果圖 :
