通過集成Air8101核心板與Air ETH_1000小板，大家可輕松搭建支持以太網協議的數據傳輸鏈路，滿足工業控制、環境監測等領域?qū)?shù)據傳輸穩定性的核心需求。

本文特別分享AirETH_1000+Air8101核心板，以太網數傳應用示例要點：

一、硬件接線方式

AirETH_1000通過杜邦線連接Air8101核心板，由核心板VDD 3V3引腳直接供電；通過網線連接路由器。

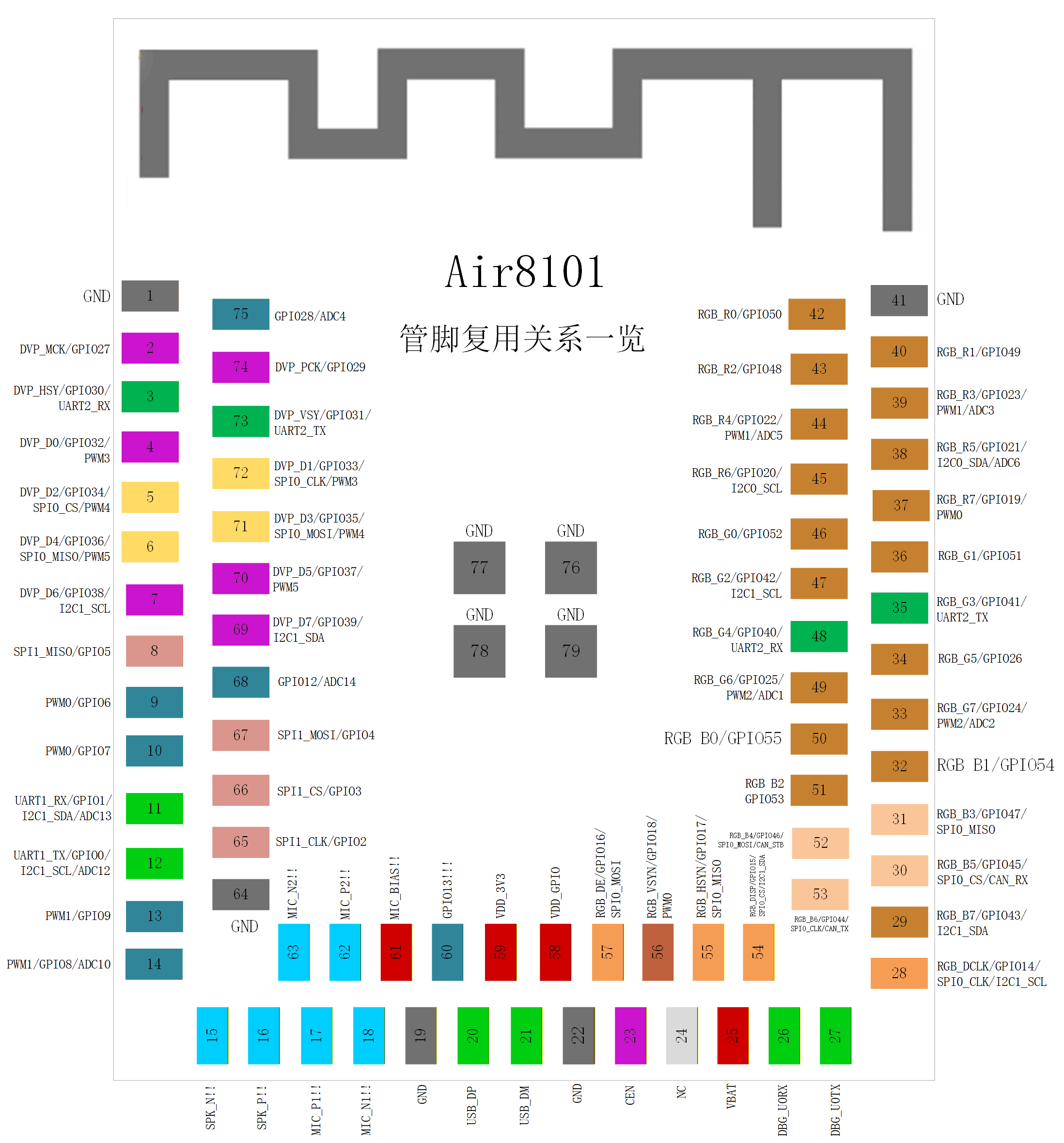

對應管腳如下圖表：

Air8101核心板通過Type-C USB口供電（核心板背面的功耗測試開關，撥到OFF一端）。

如果測試時發現軟件重啟，并且日志中出現poweron reason 0，表示供電不足。此時再通過直流穩壓電源，對核心板的VIN管腳進行5V供電。

二、軟件demo下載

本示例demo核心功能為Air8101核心板+AirETH_1000配件板，實現以太網數傳功能。

最新示例源碼：https://gitee.com/openLuat/LuatOS/tree/master/module/Air8101/project/core_accessory_board/AirETH_1000

不需要修改demo腳本代碼，可直接使用Luatools燒錄內核固件和腳本代碼。

部分示例代碼如下，完整demo詳見源碼倉庫最新文件。

net_app.lua：

初始化SPI，初始化以太網卡，并在以太網上開啟動態主機配置協議。在實際應用中，可以根據自己的項目需求，在消息處理函數中增加自己的業務邏輯控制。

http_app.lua：

檢查當前以太網卡的連接狀態，每隔一段時間發送一次http get請求，測試http數傳是否正常。

今天的內容就分享到這里了！
