概述

FZH1621(深圳市方中禾科技)是內存映象和多功能的LCD驅動器，F(xiàn)ZH1621的軟件配置特性使它適用于多種LCD應用場合，包括 LCD模塊和顯示子系統。用于連接主控制器和FZH1621的管腳只有4或5條，F(xiàn)ZH1621還有一個節電命令用于降低 系統功耗。

功能特性

?工作電壓2.4~5.2V

?內嵌256KHz RC振蕩器

?可外接32KHz晶片或256KHz頻率源輸入

?可選1/2或1/3偏壓和1/2、1/3或1/4的占空 比

?片內時基頻率源

?蜂鳴器可選擇兩種頻率

?節電命令可用于減少功耗

?內嵌時基發生器和看門狗定時器（WDT）

?時基或看門狗定時器溢出輸出

?八個時基/看門狗定時器時鐘源

?一個32x4的LCD驅動器

?一個內嵌的32x4位顯示RAM內存

?四線串行接口

?片內LCD驅動頻率源

?軟件配置特征

?數據模式和命令模式指令

?三種數據訪問模式

?提供VLCD管腳用于調整LCD操作電壓

?封裝形式：SSOP48、LQFP44、SOP16

結構圖

/CS為片選信號線

BZ，/BZ聲音輸出

/WR，/RD，DATA： 串行接口

COM0~COM3，SEG0~SEG31：LCD輸出

/IRQ：時基或WDT溢出輸出

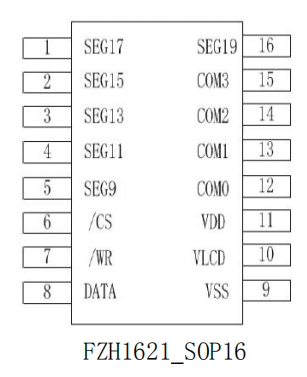

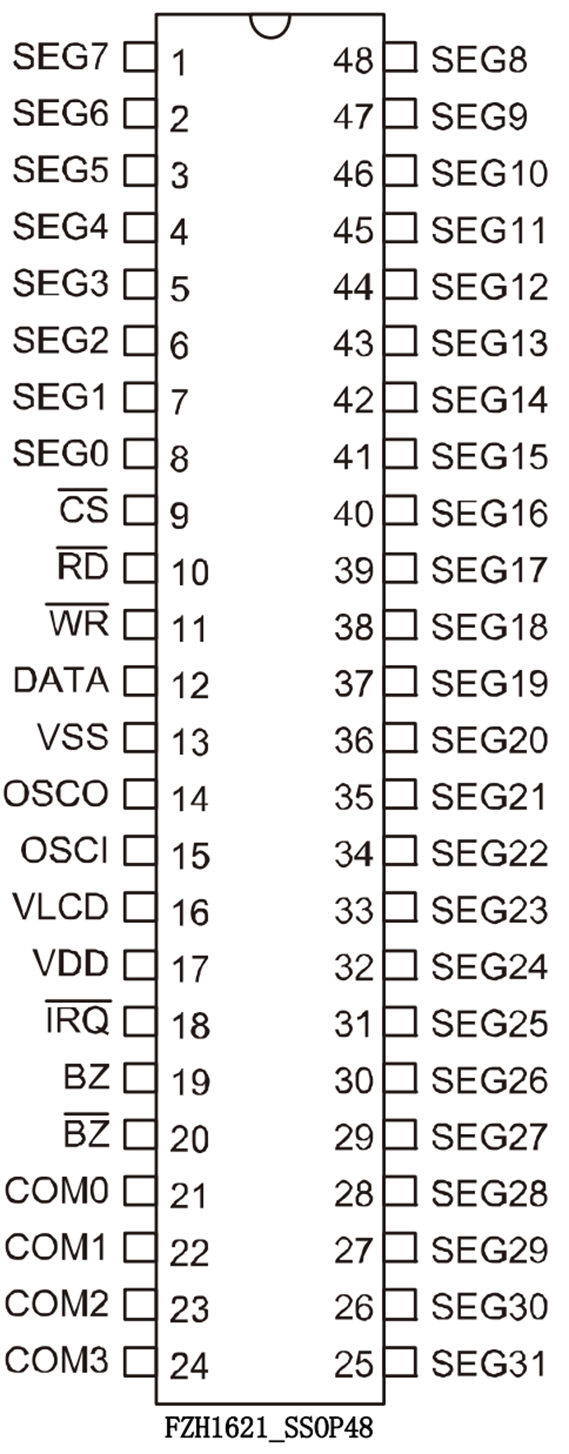

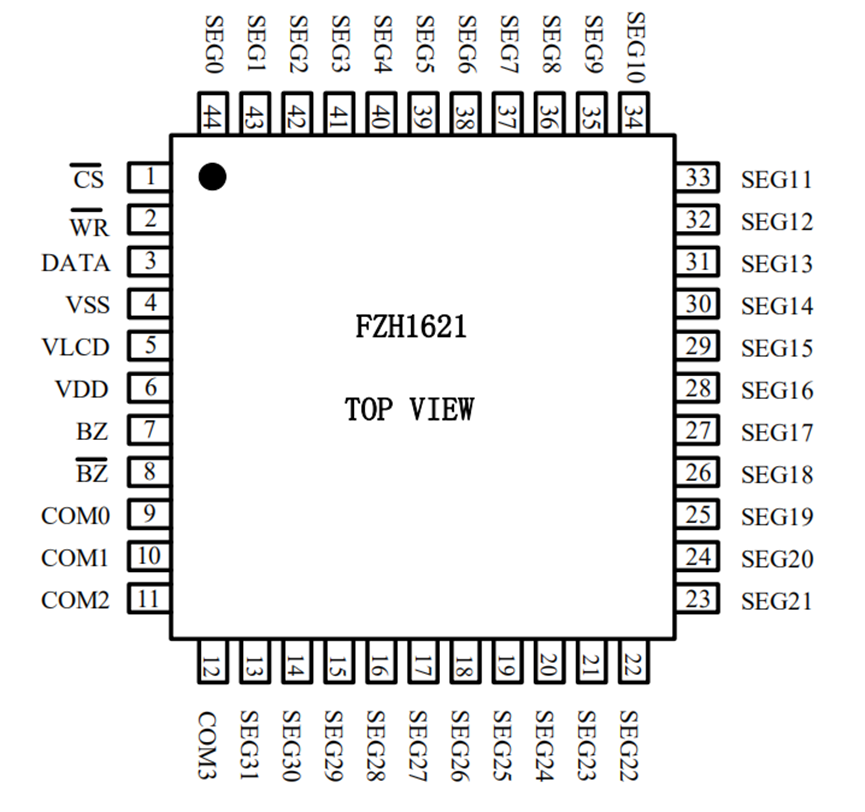

管腳圖：

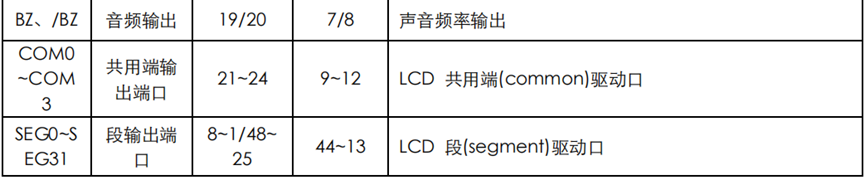

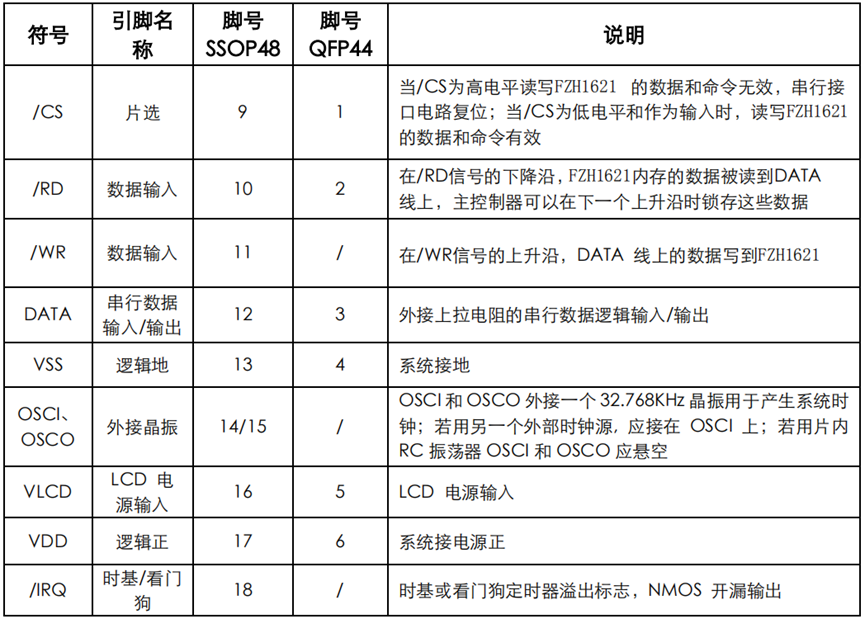

管腳功能定義：

極限最大額定值

供應電壓: -0.3V~0.5V貯存溫度:-50~125度

輸入電壓: VSS-0.3V~VDD+0.3V工作溫度:-25~75度

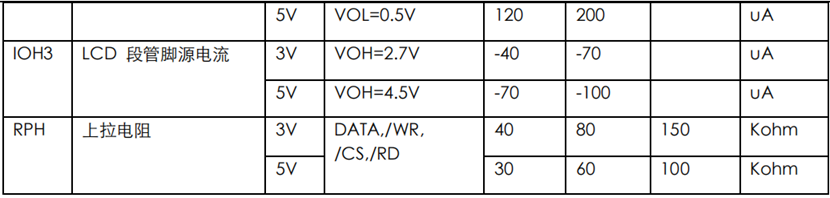

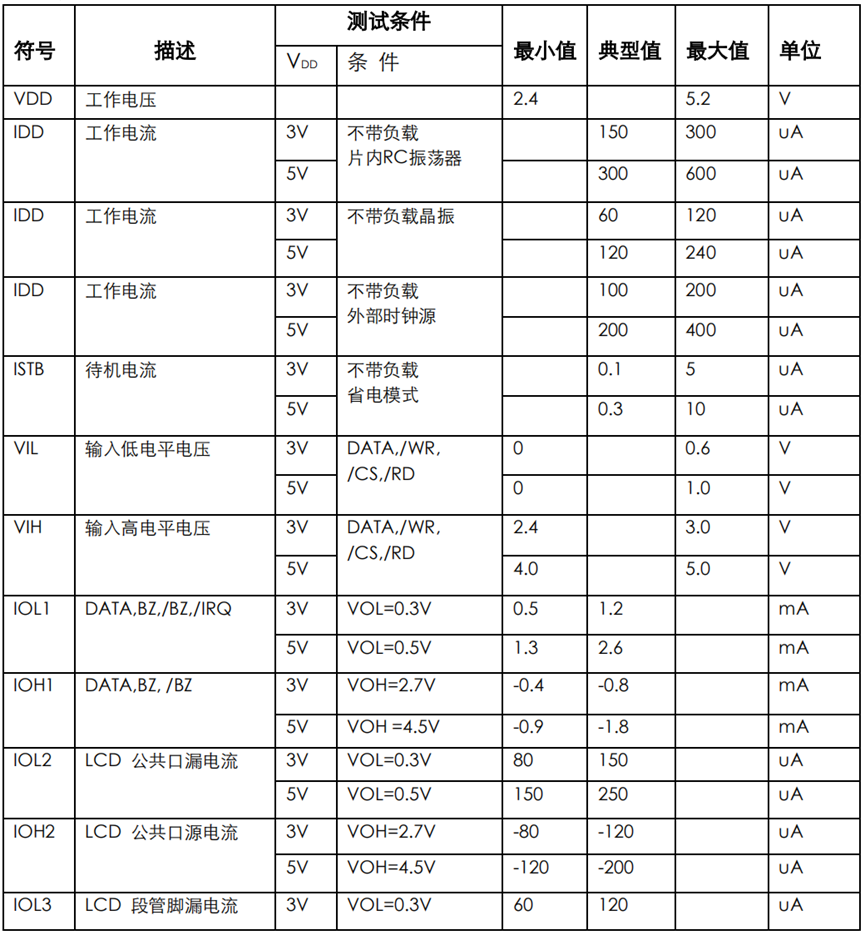

直流電氣參數

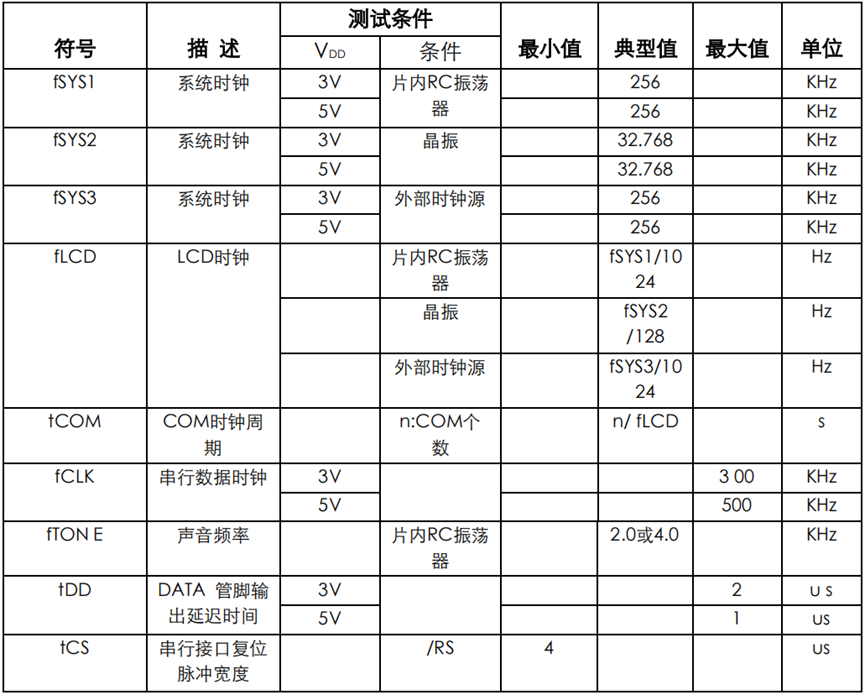

交流電氣特性:

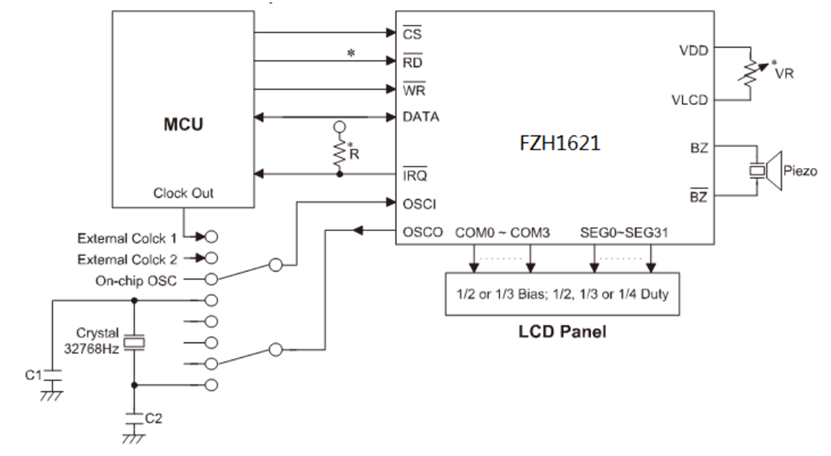

應用圖:

主控制器與FZH1621組成顯示系統，參見下 圖

注意：

1、VLCD的電壓必須低于VDD電壓；

2、VR電阻用于調節VLCD輸出電壓，當VDD=5V，VLCD=4V，VR=15KΩ+20%

3、R為外部上拉電阻,上拉到VDD，R=10KΩ+20%

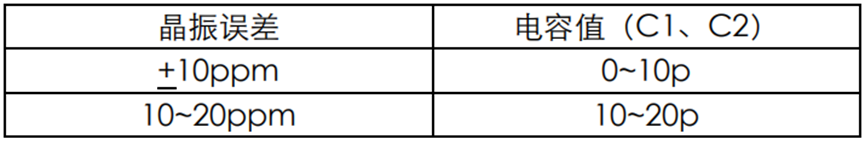

4、C1、C2為外部晶振電容，建議值如下：

系統結構:

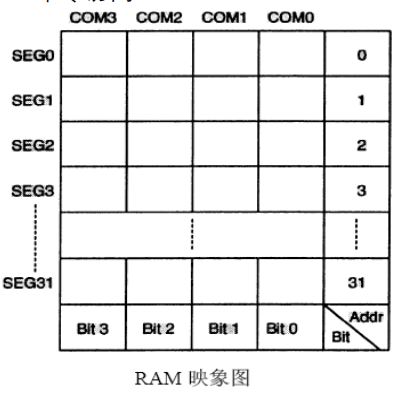

1、顯示內存（RAM）

靜態顯示內存（RAM）以32x4位的格式儲存所顯示的數據。RAM的數據直接映象到LCD驅動器，可以用 READ、WRITE和READ-MODIFY-WRITE命令訪問。

2、系統振蕩器

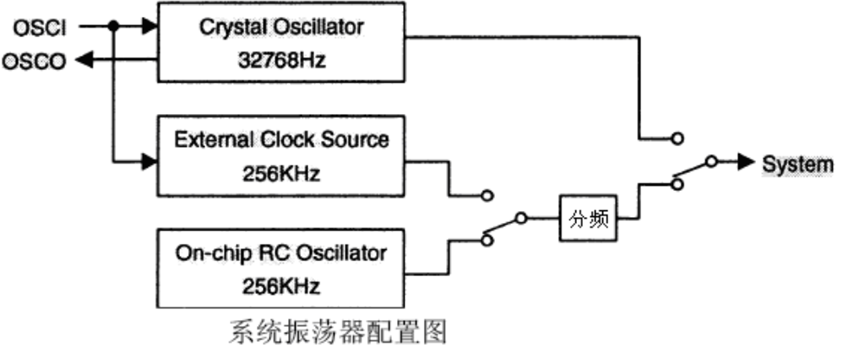

FZH1621系統時鐘用于產生時基/看門狗定時器（WDT）時鐘頻率、LCD驅動時鐘和聲音頻率。片內RC振 蕩器（256KHz）、晶振(32.768KHz)或一個外接的由軟件設定的256KHz時鐘可以產生時鐘源。系統振蕩器配 置圖參見下圖。執行SYS DIS命令可以停止系統時鐘和LCD偏壓發生器工作，SYS DIS命令只適用于片內RC振 蕩器或晶振，當系統時鐘停止工作時，LCD將顯示空白，時基/看門狗定時器功能也將失效。

LCD OFF命令用于關閉LCD偏壓發生器，當LCD偏壓發生器關閉后，可用SYS DIS命令降低系統功耗，這時SYS DIS為節電命令。如果系統時鐘為外部時鐘，SYS DIS命令不能用于關閉系統時鐘和降低系統功耗。在晶振模式 下，可以外接32KHz頻率信號源于OSCI管腳上，這時系統不可以進入省電模式。在外部256KHz時鐘源模式 下，系統也不能進入省電模式。系統開始上電時，F(xiàn)ZH1621處于SYS DIS狀態。

3、時基和看門狗定時器（WDT）

時基發生器是一個8態增值尖峰計數器，可以產生準確的時基。WDT由時基發生器和一個2態增值尖峰計數 器組成，它可以在主控制器或其它子系統處于異常狀態時產生中斷。WDT溢出時產生片內WDT溢出標志，可 用一命令選項使時基發生器和WDT溢出標志輸出到/IRQ管腳。時基發生器和WDT時鐘頻率有8種， fWDT=32KHz/2n這里的n值為0~7，由命令項決定：等式中32KHz為系統頻率，由晶振（32.768KHz）、片內 振蕩器(256KHz)或外部時鐘256KHz產生。

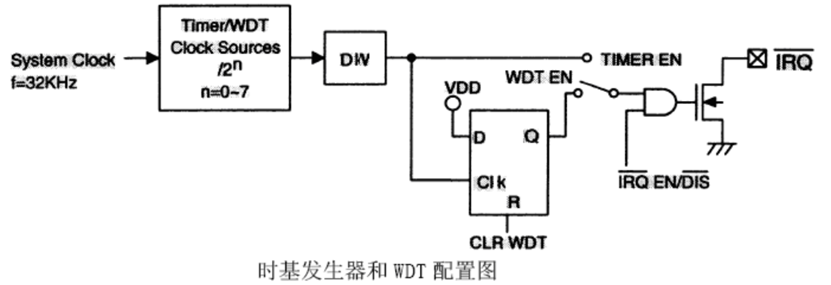

如果系統源頻率是片內振蕩器頻率（256KHz）或外部（256KHz）時鐘頻率，則被3階預分頻器分成32KHz。 時基發生器和WDT共用同樣的8階計數器，所以使用與時基發生器和WDT相關的命令項時一定要小心。例如， 執行WDT DIS命令使時基發生器失效，執行WDT EN命令不僅使時基發生器有效，而且使WDT溢出標志輸出有 效（WDT溢出標志輸出連接到/IRQ管腳。TIMER EN命令執行后，WDT不與/IRQ相連接，時基發生器的輸出連接到/IRQ管腳。CLRWDT命令用于清除WDT溢出標志，時基發生器的值可用CLR WDT或CLR TIMER命令清除，CLR WDT或CLRTIMER命令應在對應的WDT EN或TIMER EN命令之前執行，在執行/IRQ EN命令之前，應先執行CLR WDT或CLR TIMER命令，在從WDT模式轉換到時基模式之前，必須執行CLR TIMER。當WDT溢出時，/IRQ管腳將保持低電平，直到執行CLR WDT或/IRQ DIS命令為止。當/IRQ輸出失效時，/IRQ管腳處于高阻狀態。執行/IRQ EN或/IRQ DIS命令使/IRQ輸出有效或無效。/IRQ EN命令使時基發生器或WDT溢出標志輸出到/IRQ管腳上。時基發生器和WDT的配置參見圖。在使用片內振蕩器或晶振的情況下，可用相關的系統命令打開或關閉振蕩器，關閉振蕩器后，可以降低系統功耗。在節電模式下，時基/WDT將失效。

如果選擇外部時鐘作為系統頻率源時，SYS DIS命令無效，系統也不可以進入省電模式。FZH1621在系統電源 關閉或撤除外部時鐘前保持工作狀態。系統上電后，/IRQ輸出也將無效。

4、聲音輸出

FZH1621內嵌一個簡單的聲音發生器可以在管腳BZ和/BZ上輸出一對驅動信號用于產生一個單音。執行 TONE 4K或TONE 2K命令可以輸出兩種頻率的聲音（4KHz和2KHz）。TONE ON或TONE OFF命令用于打開或 關閉聲音輸出。管腳BZ和/BZ是聲音輸出管腳，也是一對差動驅動管腳用于驅動蜂鳴器。當系統失效或禁止聲 音輸出時，管腳BZ和/BZ將保持低電平的輸出。

5、LCD驅動器

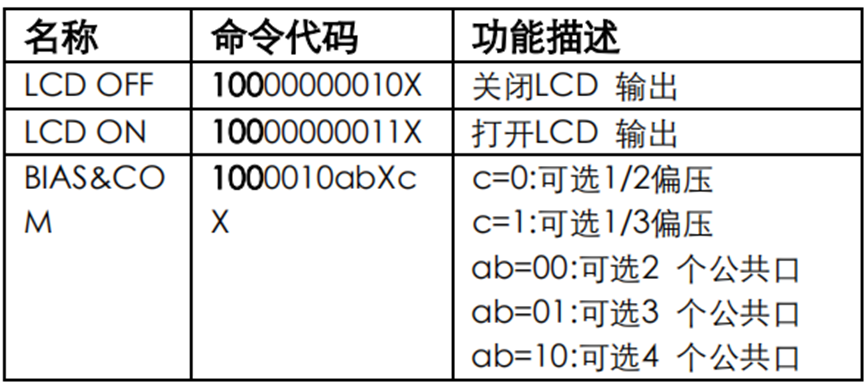

FZH1621 是一個128（32x4）點的LCD驅動器，它可由軟件配置成1/2或1/3的LCD驅動器偏壓和2、3或4個 公共端口，這一特性使FZH1621適用于多種LCD應用場合。LCD驅動時鐘由系統時鐘分頻產生，LCD驅動時鐘 的頻率值保持為256Hz，由頻率為32.768KHz的晶振片內RC振蕩器或外部時鐘產生。LCD驅動器相關命令參見 下表。

粗體100即“100”，表示命令模式類型。如果執行連續的命令，除了第一個命令，其它命令的模式類型碼 將被忽略。LCD OFF命令使LCD偏壓發生器失效，從而關閉LCD顯示；LCD ON命令使LCD偏壓發生器 有效，從而打開LCD顯示。BIAS&COM是LCD模塊相關命令，可以使FZH1621與大多數LCD模塊相兼容。

6、命令格式

FZH1621可以用軟件設置。兩種模式的命令可以配置FZH1621和傳送LCD所顯示的數據。FZH1621的配置模 式稱為命令模式命令模式，類型碼為100。命令模式包括一個系統配置命令，

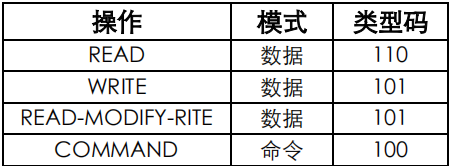

一個系統頻率選擇命令，一個LCD配置命令，一個聲音頻率選擇命令，一個定時器/WDT設置命令和一個操作命令。數據模式包括READ，WRITE和 READ-MODIFY-WRITE操作，下表是數據和命令模式類型碼表。

模式命令應在數據或命令傳送前運行，如果執行連續的命令，命令模式代碼即100,將被忽略。當系統在不 連續命令模式或不連續地址數據模式下，管腳/CS應設為“1”， 而且先前的操作模式將復位。當管腳/CS返 回“0”時，新的操作模式類型碼應先運行。

7、接口

FZH1621只有四根管腳用于接口。管腳/CS用于初始化串行接口電路和結束主控制器與FZH1621之間的通訊。 管腳/CS設置為“1”時，主控制器和FZH1621之間的數據和命令無效并初始化。在產生模式命令或模式轉換之 前，必須用一個高電平脈沖初始化FZH1621的串行接口。管腳DATA是串行數據輸入/輸出管腳，讀/寫數據和寫 命令通過管腳DATA進行。管腳/RD是讀時鐘輸入管腳，在/RD信號的下降沿時，數據輸出管腳DATA上，在/RD信號 上升沿和下一個下降沿之間，主控制器應讀取相應的數據。管腳/WR是寫時鐘輸入管腳，在/WR信號上升沿時管 腳DATA上的數據、地址和命令被寫入FZH1621?？蛇x的管腳/IRQ可用作主控制器和FZH1621之間的接口， /IRQ可 用軟件設置作為定時器輸出或WDT溢出標志輸出。主控制器與FZH1621的/IRQ相連接后，可以實現時基或WDT功 能。

8、時序圖

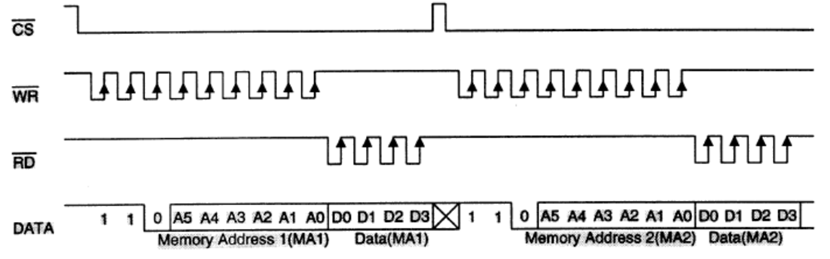

READ 模式（命令代碼110）

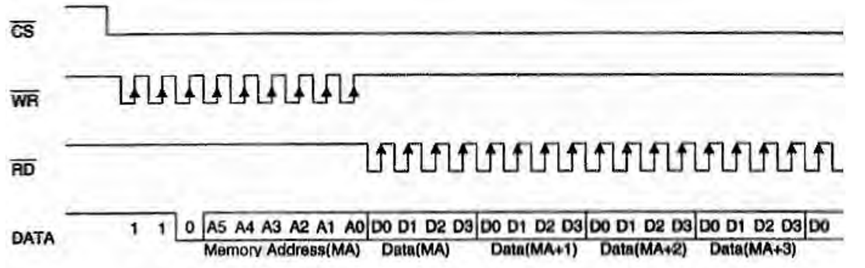

READ模式（讀連續地址）

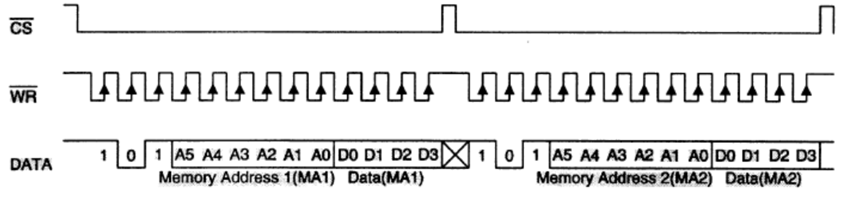

WRITE模式（命令代碼101）

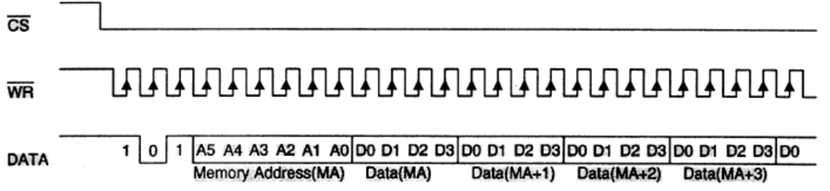

WRITE模式（寫連續地址）

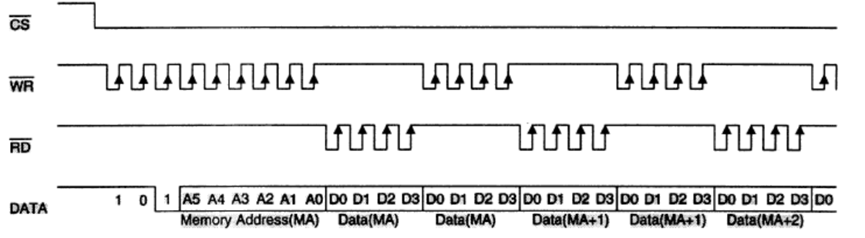

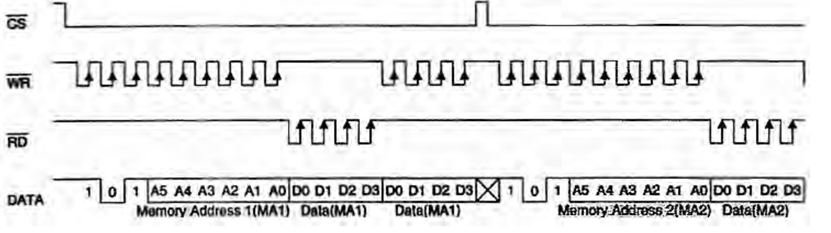

READ-MODIFY-WRITE模式（命令代碼101）

READ-MODIFY-WRITE模式（訪問連續地址）

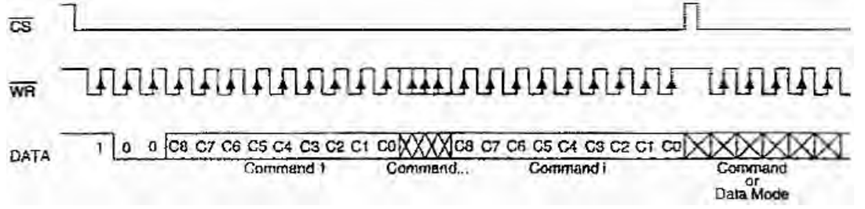

命令模式（命令代碼100）

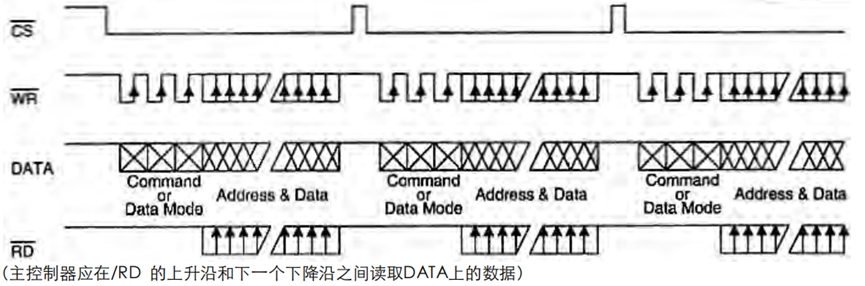

數據和命令模式

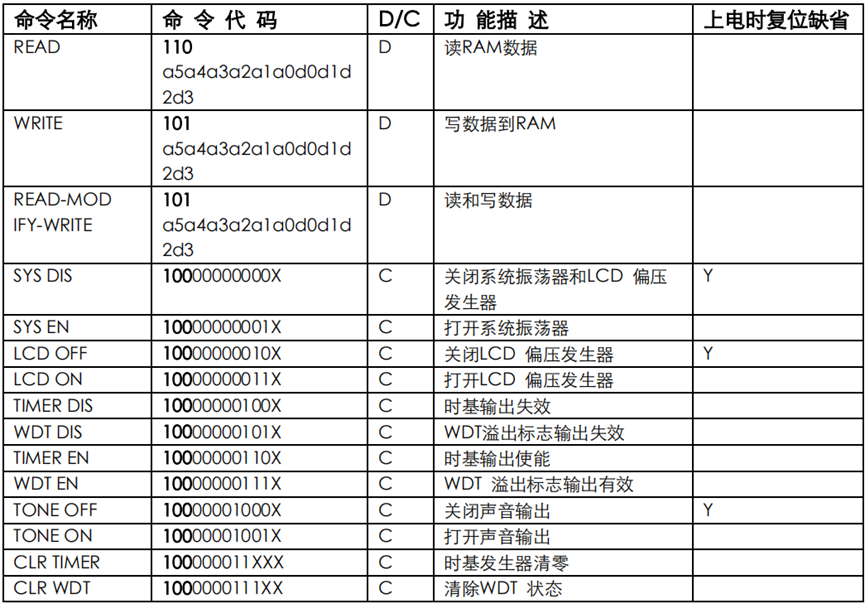

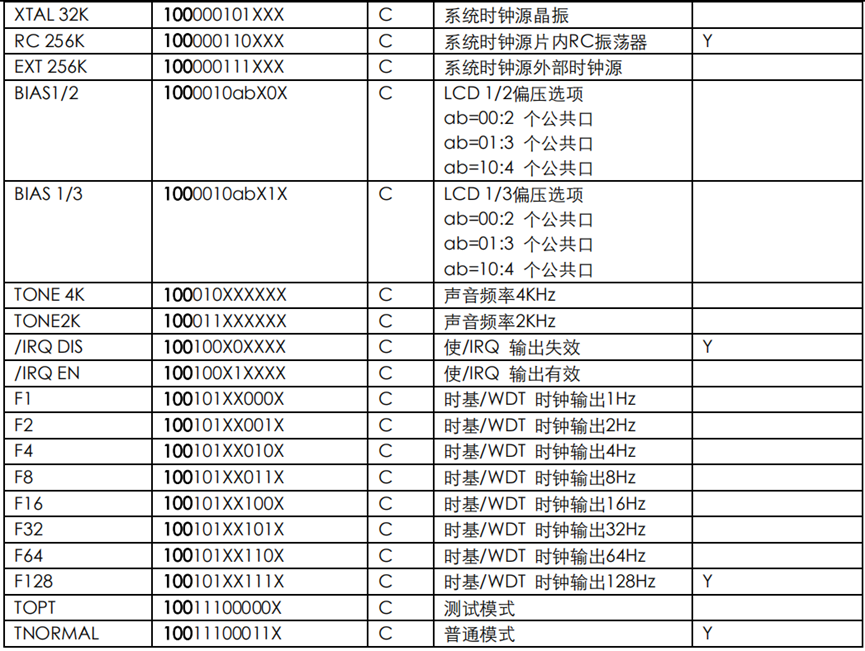

命令概述

注: X：0或1; a5~a0： RAM地址; d3~d0： RAM數據

D/C數據/命令模式

所有的粗體數字即110，101和100為模式命令碼。100為命令模式類型碼，如果運行連續的命令，除了第 一個命令，其它命令的模式類型碼將被忽略。聲音頻率源和時基/WDT時鐘頻率源由片內256KHz RC振蕩器、 32.768KHz晶振或外部256KHz時鐘產生，頻率的計算情況如前文所述。建議在上電復位后，用主控制器初始化 FZH1621因?yàn)槿绻想姀?fù)位失敗，F(xiàn)ZH1621將不能正常工作。

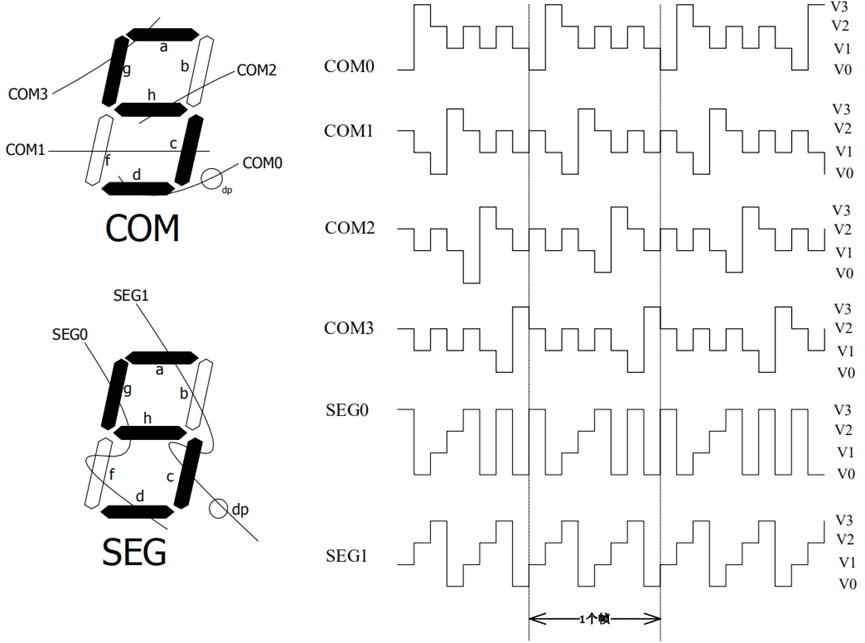

引腳驅動波形：

給出使用 1/4復用，1/3偏壓驅動下顯示“5”的波形：

V3=VDD（VDD為 LCD供電電壓）

V2=2/3VDD

V1=1/3VDD

V0=0

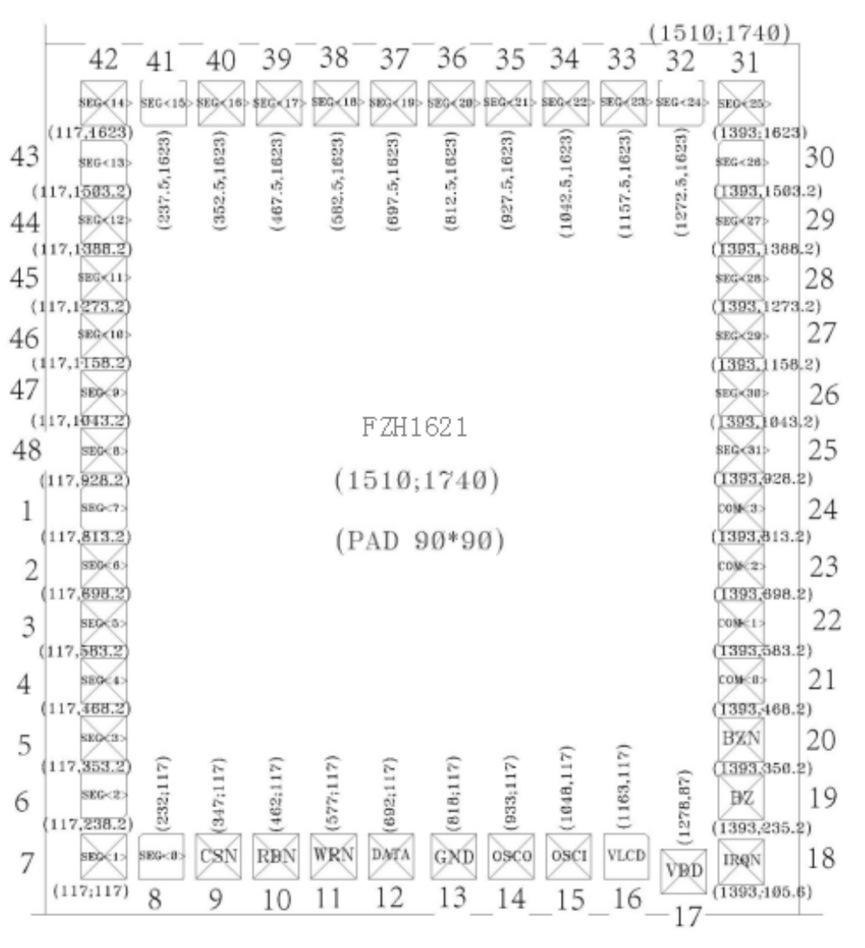

裸片管腳圖：

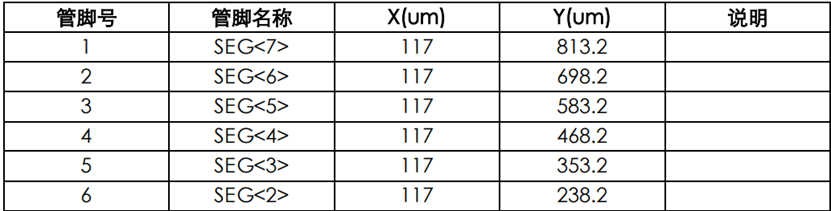

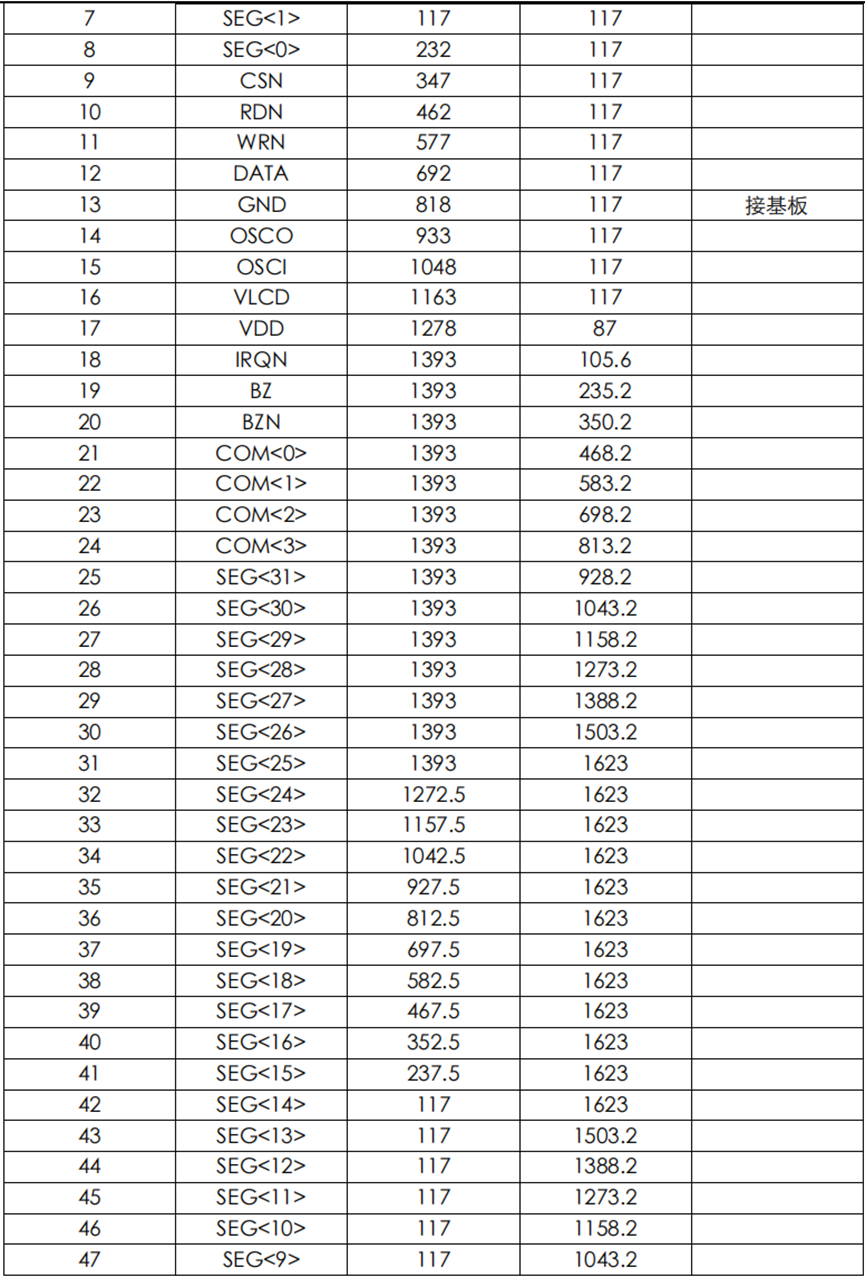

管腳坐標：

注:襯底接低電平

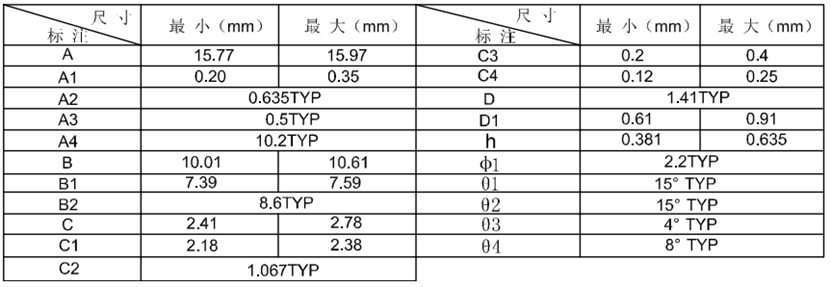

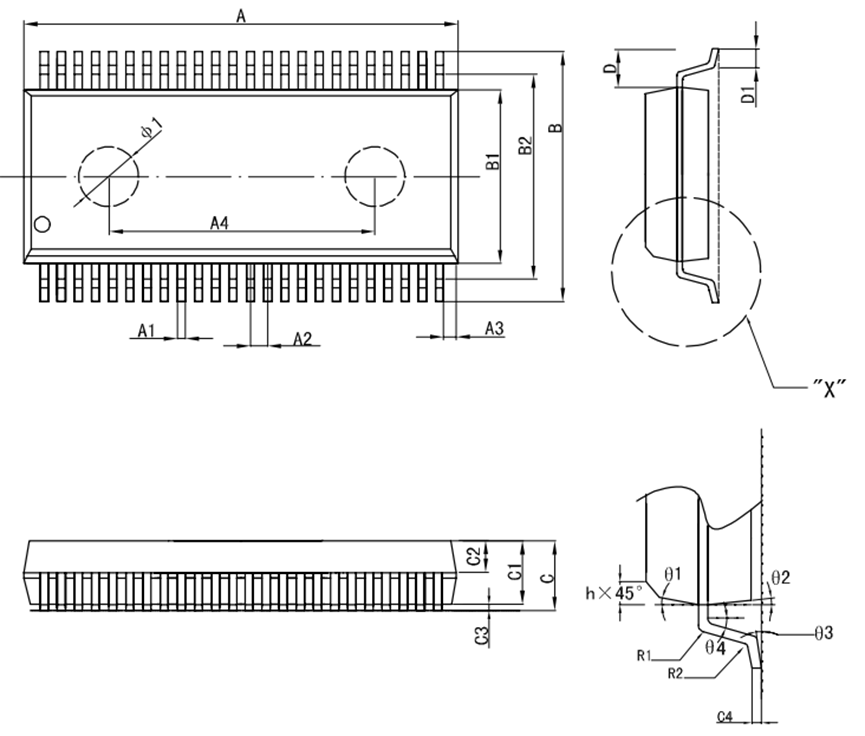

封裝外型圖:

SSOP48:

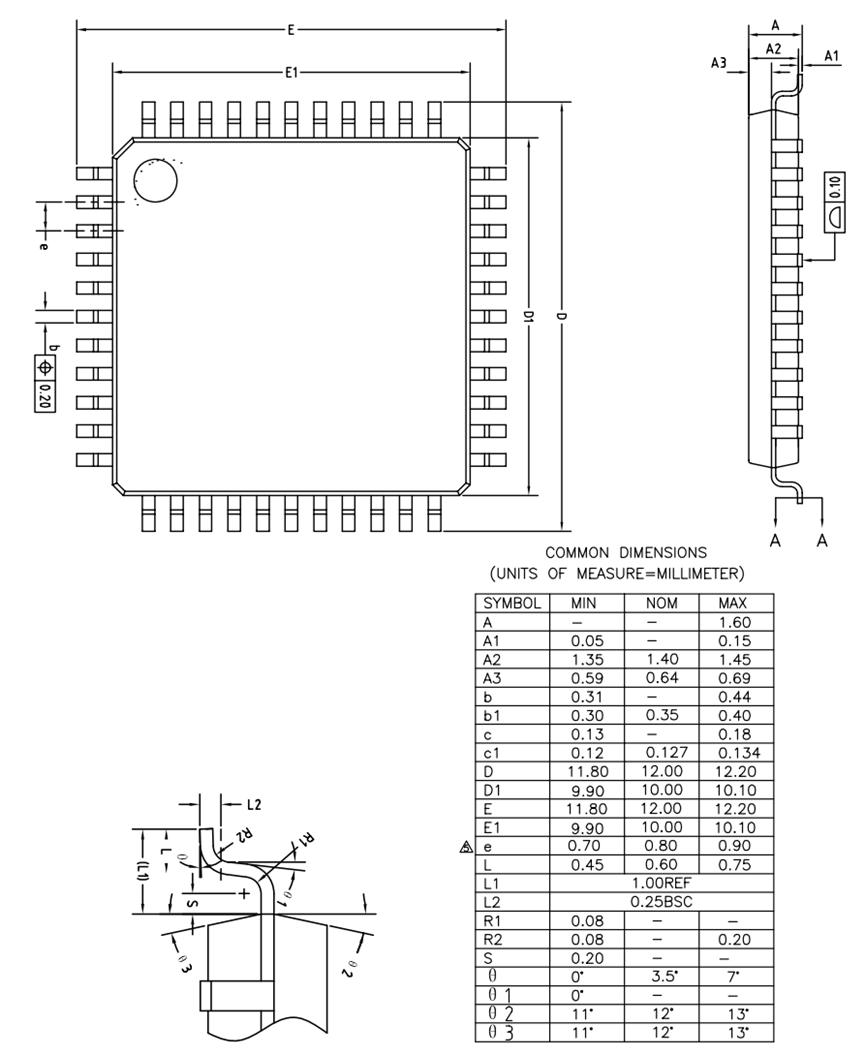

LQFP44：

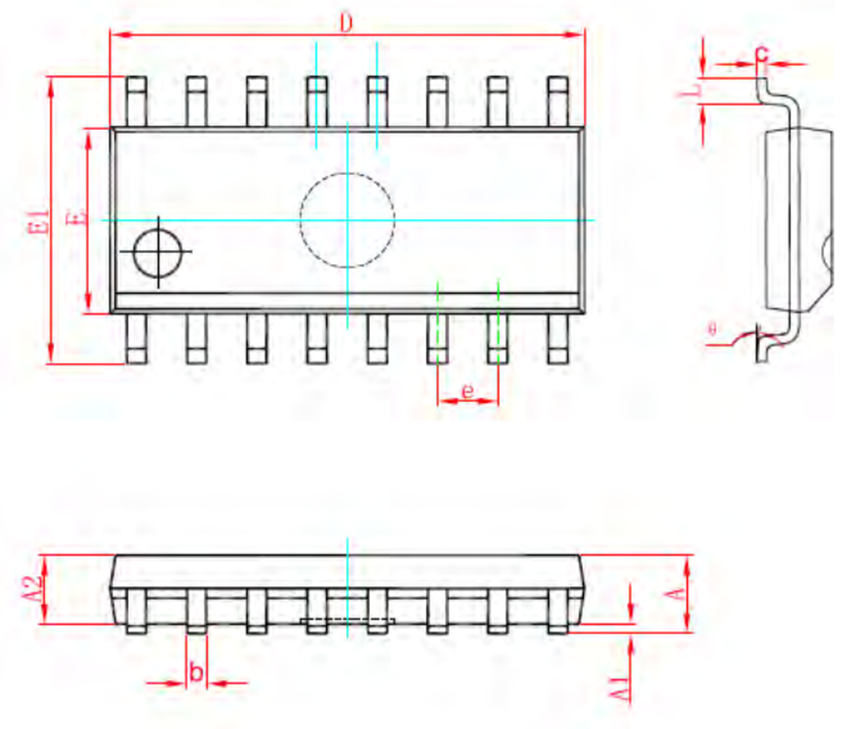

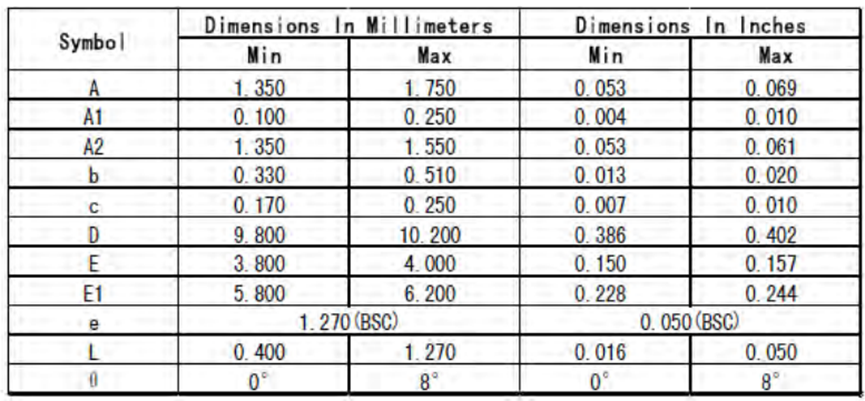

SOP16外形圖與封裝尺寸

?
