關于HWD08B64G

成都華微的重磅產品8位64G采樣率超高速ADC芯片（HWD08B64G）一直在持續迭代升級，迭代升級后的量產版本-3dB帶寬有50%的大幅度提升，模擬信號輸入可支持DC~29GHz，同時誤碼率降低至e-15，以及保持標準的204C接口。HWD08B64G自發布以來憑借領先國內外的超高性能，近幾年在儀器儀表、激光通信以及復雜電磁環境技術等領域得到廣泛應用，25年6月份的迭代升級版本發布后又引起業內的高度關注。

高速示波器對于各行業的影響

在通信、半導體、航空航天等前沿領域，超高速信號的精準捕獲與分析是技術突破的關鍵。從高速串行總線的信號完整性驗證，到芯片瞬態響應的深度解析，再到雷達射頻信號的實時監測，都對測試測量儀器提出了嚴苛要求。作為高端示波器的“信號之眼”，模數轉換器（ADC）的性能直接決定了示波器的觀測能力。8位64G采樣率ADC憑借卓越的高速采樣性能與高性?xún)r(jià)比優勢，成為高端示波器的核心賦能器件，為超高速信號觀測帶來革命性突破。

傳統示波器受限于ADC采樣率與帶寬，面對數十吉赫茲的超高速信號時，往往會出現信號混疊、細節丟失等問題，難以還原信號的真實面貌。而8位64G采樣率ADC的出現，徹底打破了這一技術瓶頸。64G超高采樣率意味著示波器每秒可捕獲640億個數據點，遠超Nyquist采樣定理對超高速信號的采樣要求，能夠輕松實現對數十吉赫茲帶寬信號的無失真采集。同時，8位量化精度在滿足超高速采樣的基礎上，兼顧了信號幅值的分辨能力，足以精準捕捉信號的幅度變化特征，為后續信號分析提供可靠的數據支撐。

在高端示波器的應用中，8位64G采樣率ADC展現出無可替代的技術優勢。

在高速通信測試場景下，5G、6G通信系統中的射頻信號與高速串行信號，傳輸速率動輒達到數十Gbps，信號上升沿以皮秒計。搭載8位64G采樣率ADC的高端示波器，能夠精準捕獲信號的瞬態跳變，清晰呈現眼圖的輪廓與細節，幫助工程師快速判斷信號完整性，排查碼間干擾、抖動等問題，加速通信設備的研發與驗證進程。

在半導體芯片測試領域，芯片內部的高速時鐘信號、數據傳輸信號的頻率不斷攀升，對測試儀器的采樣能力提出了極高要求。8位64G采樣率ADC可助力示波器實現對芯片超高速信號的實時采集，準確分析芯片的開關特性、功耗瞬態變化，為芯片設計優化、性能評估提供精準的數據依據，推動高性能芯片的迭代升級。

在航空航天與國防領域，雷達、衛星等設備的射頻信號具有頻率高、瞬態性強的特點，信號的細微變化都可能影響設備的工作性能。配備該ADC的高端示波器，能夠?qū)@類復雜信號進行高保真采集，支持長時間信號記錄與深度分析，幫助科研人員掌握信號的動態特性，為裝備的可靠性提升提供技術保障。

此外，8位64G采樣率ADC還具備高集成度、低功耗的特性，契合高端示波器小型化、便攜化的發展趨勢。在保證超高采樣性能的同時，有效降低儀器的功耗與體積，滿足現場測試、戶外監測等多樣化應用場景的需求。

從實驗室的精密研發，到產線的質量檢測，再到現場的故障排查，8位64G采樣率ADC正以強大的技術實力，為高端示波器注入核心動力。它不僅打破了超高速信號觀測的技術壁壘，更以高性?xún)r(jià)比的優勢，推動高端測試測量?jī)x器的普及應用，助力各行業突破技術瓶頸，加速創新發展。在超高速信號分析的賽道上，8位64G采樣率ADC與高端示波器的強強聯合，必將開啟更多前沿領域的探索新可能。

多通道示波器應用方案

針對當前示波器行業發展需求，基于成都華微自研超高速、高帶寬ADC（HWD08B64G）、高帶寬有源單轉差放大芯片SDA（HWDSDA110G）以及時鐘芯片（HWD6952）實現多通道超高采樣率示波器應用方案。

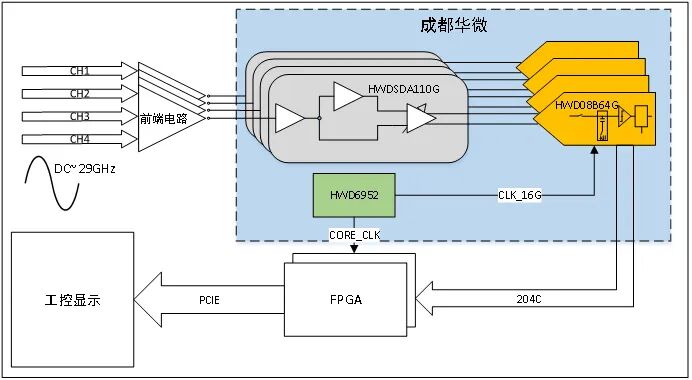

多通道示波器應用如下圖所示，信號經過模擬前端、增益控制后輸入到ADC，ADC轉換后通過標準JESD204C接口傳輸給FPGA進行數字信號處理。

多通道示波器方案

超高速示波器應用方案

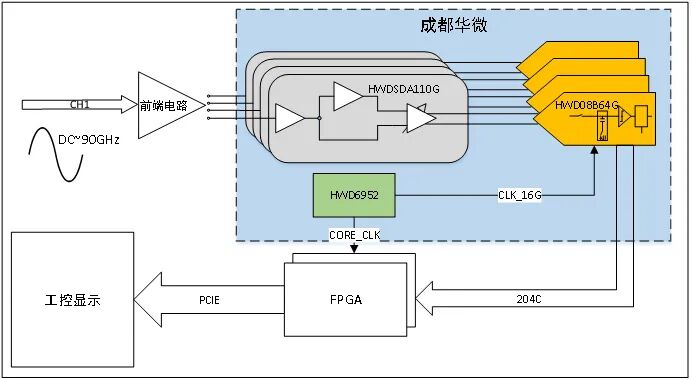

超高采樣率示波器應用如下圖所示，信號通過模擬前端到系統內部通過增益控制以及阻抗匹配后到ADC，四片ADC具備同步功能，通過調整時鐘相位實現交織采樣，采樣率可到256Gsps。

超高速示波器方案

成都華微HWD08B64G簡介

HWD08B64G系列是一款8位超高速A/D轉換器，采用自主正向設計。

HWD08B64G支持采樣率高達64GSPS，32GSPS~64GSPS采樣率可調，-3dB帶寬高至29GHz，支持DC輸入。ADC內核采用時間交織SAR結構實現，通過使用寬帶采樣保持電路設計技術、時間交織及內部誤差校正技術、JESD204C高速串行接口電路設計技術，使其具備單芯片高速以及高輸入帶寬A/D轉換器的能力，同時具備超低誤碼率（CER<1e-15）。

主要參數

分辨率：8bits

采樣速率：32GSPS ~ 64GSPS

DNL典型值：±0.16 LSB

INL典型值：±0.46 LSB

輸入信號：帶寬29GHz，600 mVpp，100 Ω

功耗：≤ 3W@64 GSPS

NSD：

-143.6dBFS/Hz at 50 GSPS with -3dBFS,1 GHz input

SFDR：

56.1dBFS at 50 GSPS with -3dBFS,1 GHz input

44.3dBFS at 50 GSPS with -1 dBFS,18 GHz input

43.3dBFS at 50 GSPS with -3dBFS,25 GHz input

接口：JESD204C，最高線速率 25 Gbps

工作溫度：-55℃ ~ +125℃

封裝形式：PBGA484

質量保證等級：GJB7400-2021

企軍標代號：Q/HWD 50568-2024
