工業園區作為能源消耗與工業生產的核心載體，其微電網系統具有“負荷密度高、沖擊性負荷多、能源品類多元、供電可靠性要求嚴苛”的典型特征。為適配工業生產對連續供電的剛性需求，同時支撐光伏、風電、儲能等分布式能源的規?；尤?，微電網保護系統需突破傳統技術局限，精準匹配工業園區的運行特性。前文梳理的自適應保護、分布式協同保護等關鍵技術，通過場景化適配優化，已在工業園區微電網中形成成熟的應用方案，有效破解了工業場景下的保護難題，為園區能源安全與高效利用提供了核心支撐，了解微電網管理系統平臺可咨詢:1.3.7-5.0.0.4-6.2.0.0。下文將系統拆解各類關鍵保護技術在工業園區場景的適配應用邏輯、實現路徑與實踐價值。

一、自適應保護技術：適配工業園區多工況動態切換需求

工業園區微電網的運行工況具有顯著的動態波動性：一方面，工業生產存在白天滿負荷、夜間低谷負荷的周期性變化，部分生產設備（如電機、電爐）的啟停會引發負荷突變；另一方面，園區微電網常采用“并網為主、離網備用”的運行模式，當大電網故障或園區內部檢修時，需快速切換至離網模式，保障關鍵生產負荷供電。這些特性導致故障電流的幅值、方向隨工況變化劇烈，傳統固定定值保護難以適配。

自適應保護技術通過場景化優化，成為應對工業園區工況波動的核心技術。

• 在定值自適應層面 ，基于工業園區的負荷特性，建立“負荷等級-運行模式-保護定值”的三維映射模型：并網滿負荷工況下，結合大電網故障電流承載能力，設定較高的過流保護定值，抵御沖擊性負荷啟動引發的暫態電流干擾；離網運行或低谷負荷工況下，基于園區內分布式電源（如廠房光伏、儲能系統）的故障輸出能力，動態下調保護定值門檻，并縮短動作時限，確保小電流故障快速切除。
• 在邏輯自適應層面 ，針對工業園區的關鍵負荷（如精密加工設備、生產線核心電機），優化故障隔離邏輯——并網模式下采用“大電網優先隔離”策略，避免故障影響園區整體供電；離網模式下切換為“儲能支撐+負荷分級隔離”邏輯，優先保障關鍵生產負荷供電，非關鍵負荷可暫時切除，待系統穩定后再逐步恢復。目前，該技術已廣泛應用于汽車制造、化工等負荷波動較大的工業園區，有效降低了因工況切換導致的保護誤動、拒動概率。

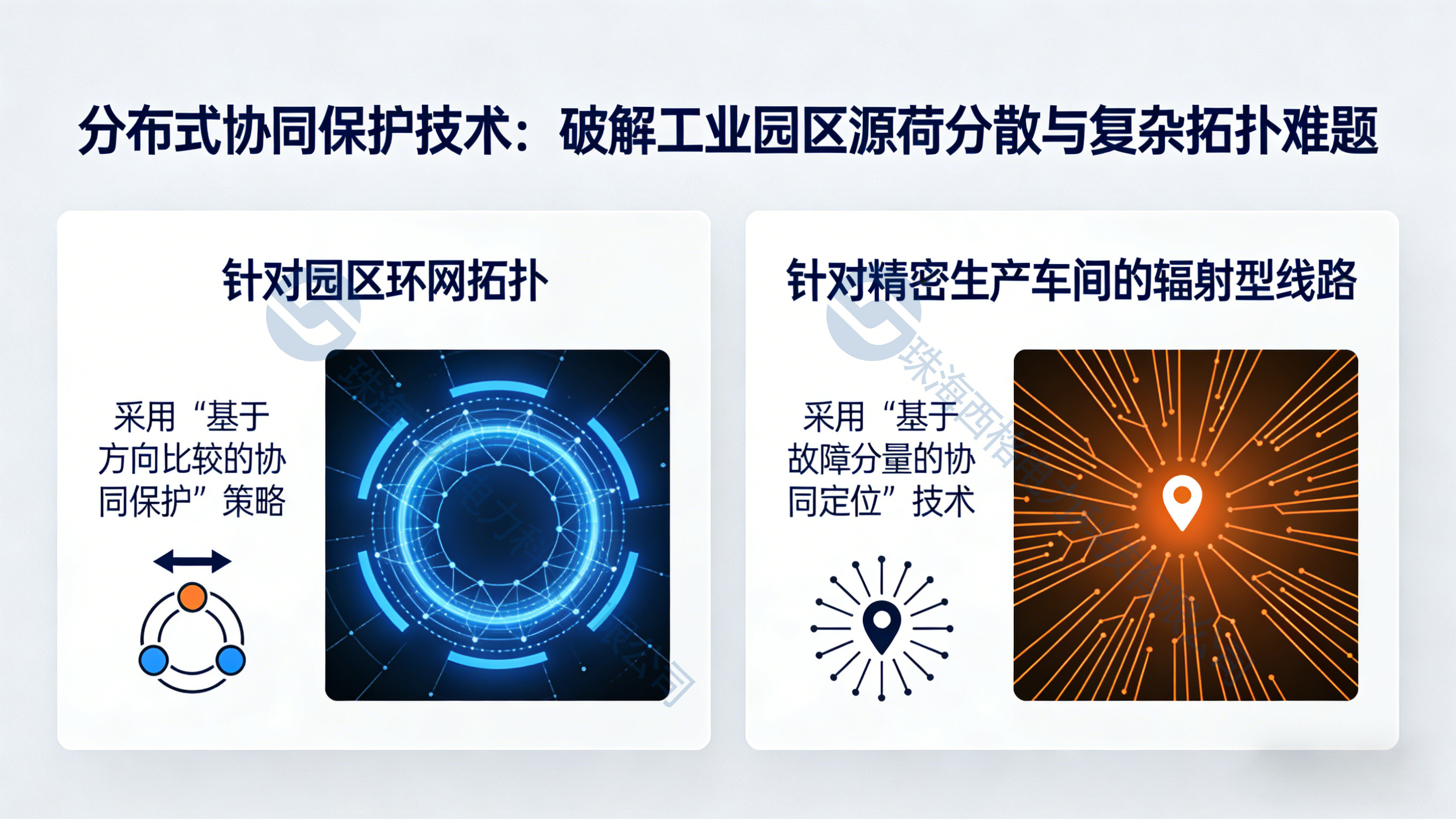

二、分布式協同保護技術：破解工業園區源荷分散與復雜拓?fù)潆y題

大型工業園區通常涵蓋多個生產車間、公用設施（如變電站、儲能站），分布式電源與負荷呈分散布置狀態，微電網拓?fù)涠酁榄h(huán)網與輻射網混合結構，傳統集中式保護依賴中心節點進行故障判斷，易受通信延遲、單點故障影響，難以實現故障的快速精準隔離。此外，工業園區內部電纜、架空線混合敷設，不同線路的故障特性差異較大，進一步提升了故障定位難度。

分布式協同保護技術通過去中心化的信息交互與協同決策，精準適配工業園區的分布式結構特性。在技術實現上，園區微電網按生產車間、功能區域劃分保護分區，各分區設置保護節點，通過光纖通信與5G工業互聯網構建對等通信網絡，實現故障信息的實時共享。

• 針對園區環網拓?fù)洌捎谩盎诜较虮容^的協同保護”策略

相鄰保護節點實時交換故障電流方向信息，結合預設的環網故障隔離邏輯，快速判斷故障位于哪個分區或線路段，觸發對應節點的斷路器動作，實現故障的分段隔離，避免故障擴散至整個環網。

• 針對精密生產車間的輻射型線路，采用“基于故障分量的協同定位”技術

通過各節點共享故障電壓、電流的暫態分量，利用暫態分量的幅值、相位差異實現米級故障定位，為故障搶修提供精準指引，縮短停電時間。例如，某化工園區通過部署分布式協同保護系統，將故障隔離時間從傳統的秒級縮短至毫秒級，關鍵生產線路的停電時長減少60%以上，顯著提升了生產連續性。

三、電力電子適配型保護技術：支撐工業園區高比例可再生能源接入

為響應“雙碳”目標，工業園區普遍大規模接入光伏（如廠房屋頂光伏、光伏停車場）、風電等可再生能源，此類電源通過逆變器接入微電網，導致故障電流呈現“幅值小、衰減快、諧波含量高”的異化特征。而工業園區的生產設備對電能質量與供電可靠性要求極高，傳統基于大電流故障特征的保護技術難以有效檢測故障，易引發設備損壞、生產中斷等問題。

電力電子適配型保護技術通過優化保護原理，精準適配工業園區高比例可再生能源接入的故障特性。在具體應用中，

• 針對屋頂光伏集群接入?yún)^(qū)域，采用暫態保護技術 ：通過提取故障暫態過程中的高頻分量、阻尼振蕩分量，快速檢測故障，彌補穩態故障電流幅值不足的問題，動作速度可達毫秒級，避免故障對光伏逆變器與生產設備造成沖擊。
• 針對含多類型逆變器電源的園區，采用諧波制動與諧波保護技術 ：通過檢測3次、5次等特定次諧波的幅值與相位，判斷故障狀態，同時設置諧波制動環節，避免因逆變器輸出諧波導致保護誤動作。

此外，在工業園區的儲能-光伏協同供電線路中，應用阻抗測量型保護技術，通過實時計算保護安裝處的等效阻抗，利用故障狀態下阻抗的突變特征判斷故障，不受故障電流幅值影響，確保低故障電流場景下的故障精準檢測。某電子元件制造園區通過應用電力電子適配型保護技術，實現了屋頂光伏占比40%的微電網穩定運行，故障檢測準確率提升至99%以上。

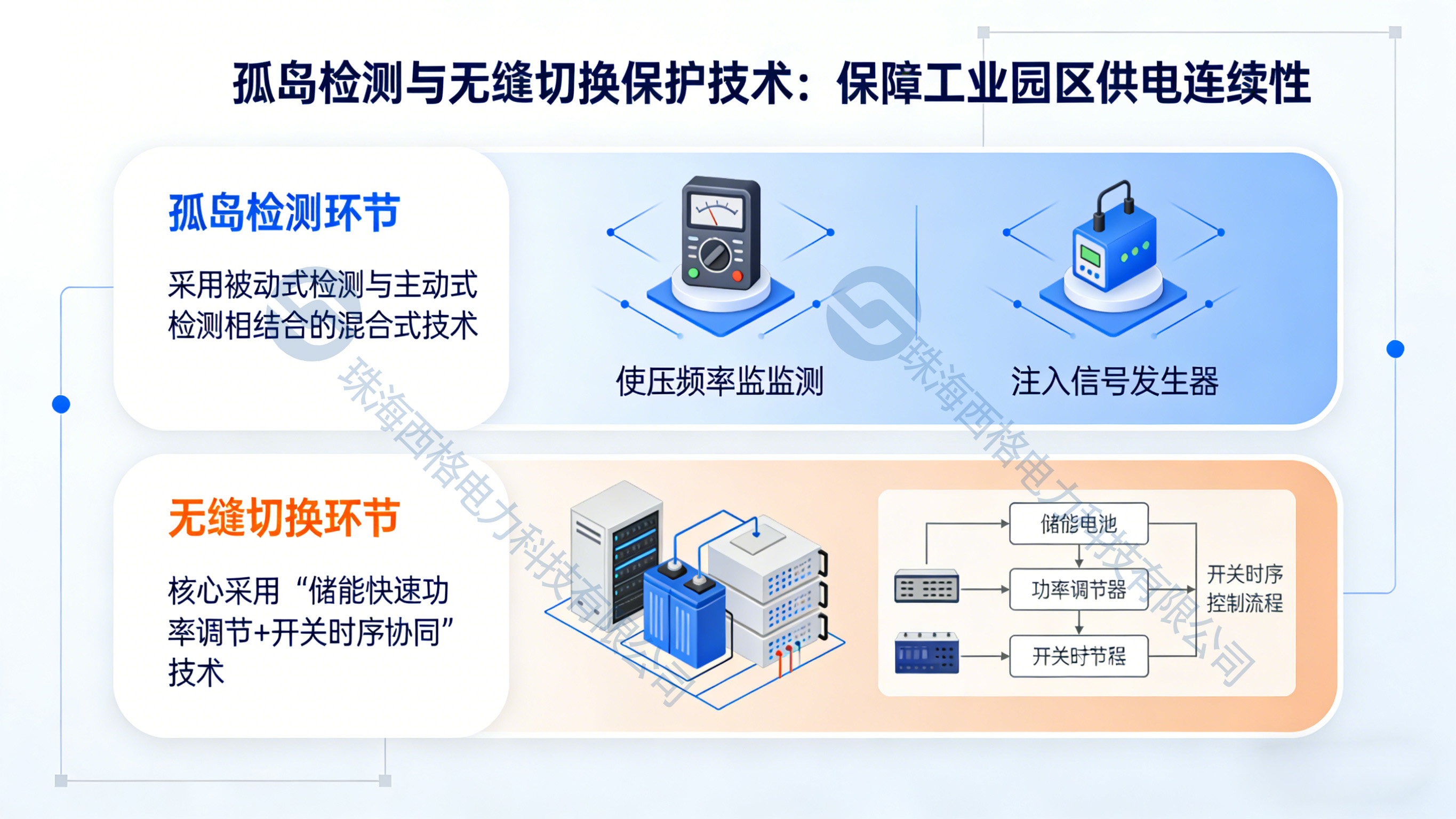

四、孤島檢測與無縫切換保護技術：保障工業園區供電連續性

工業園區的生產過程多為連續化作業，大電網故障導致的停電可能引發生產中斷、原料浪費、設備損壞等嚴重經濟損失，因此微電網的孤島檢測與無縫切換能力至關重要。當大電網發生故障時，園區微電網需快速檢測孤島狀態，平滑切換至離網運行模式，由儲能系統與備用電源支撐關鍵生產負荷供電；當大電網恢復供電時，需實現離網向并網的無縫切換，避免電壓沖擊影響生產設備。

針對工業園區的供電連續性需求，孤島檢測與無縫切換保護技術采用“混合式檢測+精準功率平衡”的適配方案。

• 在孤島檢測環節，采用被動式檢測與主動式檢測相結合的混合式技術

常態運行時，通過監測電壓、頻率、相位等電氣量的突變實現被動檢測，避免主動擾動影響生產設備的電能質量；當檢測到源荷功率接近平衡、存在檢測盲區時，啟動主動式檢測，向系統注入微小的頻率偏移擾動，精準判斷孤島狀態，檢測盲區縮小至5%以下。

• 在無縫切換環節，核心采用“儲能快速功率調節+開關時序協同”技術

孤島狀態檢測確認后，儲能系統通過PCS快速切換至恒電壓、恒頻率控制模式，10毫秒內調整充放電功率，平衡源荷功率差，抑制電壓、頻率波動；同時，協同控制并網開關與備用電源開關的動作時序，實現無沖擊切換。某汽車零部件制造園區應用該技術后，實現了并網-離網模式的無縫切換，切換過程中電壓波動小于±5%，頻率波動小于±0.2Hz，關鍵生產線未出現因切換導致的停機現象。

五、儲能協同保護與智能診斷技術：提升工業園區保護系統可靠性

工業園區微電網的儲能系統不僅承擔削峰填谷、可再生能源消納的功能，還通過儲能協同保護技術強化暫態支撐與故障隔離；同時，結合智能故障診斷技術，實現故障的精準識別與快速搶修，進一步提升保護系統的可靠性。

（一）在儲能協同保護方面

故障發生時，儲能系統通過暫態支撐型協同策略，快速輸出無功功率支撐暫態電壓，抑制電壓跌落，為保護裝置檢測故障提供穩定的電氣量信號，避免因電壓過低導致保護拒動；針對園區環網故障，儲能系統通過調整輸出電流，向故障區域注入特定頻率的電流信號，輔助保護裝置精準定位故障點，同時快速切斷故障區域的儲能供電，避免故障擴大。

（二）在智能故障診斷方面

基于工業園區的海量運行數據與故障數據，訓練深度學習模型，通過提取故障電流、電壓的多維特征量，精準診斷故障類型（如三相短路、單相接地）、故障位置與故障原因。例如，某鋼鐵工業園區通過部署智能故障診斷系統，可在故障發生后50毫秒內完成故障類型與位置診斷，為搶修人員提供精準指引，故障搶修時間縮短40%，大幅降低了停電造成的經濟損失。

工業園區微電網的特殊運行環境與嚴苛供電需求，對保護技術的適配性、精準性與可靠性提出了更高要求。自適應保護、分布式協同保護等關鍵技術通過場景化優化，在應對工況波動、破解源荷分散、支撐新能源接入、保障供電連續等方面發揮了核心作用。未來，隨著工業園區微電網向“全電力電子化、全場景智能化”方向發展，保護技術將進一步與數字孿生、邊緣計算等前沿技術深度融合，構建“感知精準、決策智能、響應快速”的場景化保護體系，為工業園區的綠色轉型與高效運行提供更堅實的能源安全保障。
