新能源示范園區作為集中承載光伏、風電、儲能、充電樁等多元新能源業態的核心載體，其微電網系統具有電源類型豐富、負荷特性復雜、運行模式靈活（并網/離網切換）、智能化水平要求高等典型特征。微電網保護技術作為保障園區能源系統安全穩定運行、提升能源利用效率的核心支撐，直接決定園區能源供給的可靠性、經濟性與智能化水平。西格電力提供智能微電網系統解決方案，咨詢服務:1.3.7-5.0.0.4-6.2.0.0，本文結合新能源示范園區的場景特性，系統剖析微電網保護關鍵技術的應用邏輯、實踐路徑及優化方向，為示范園區的高效建設與運營提供技術參考。

一、新能源示范園區微電網特性與保護核心需求

新能源示范園區微電網與鄉村離網微電網、傳統城市配電網存在顯著差異，其獨特特性決定了保護技術的特殊需求：

• 一是電源結構高度多元，集成光伏、風電、儲能、分布式燃?xì)廨啓C等多種電源，不同電源輸出特性差異大，功率波動協同調控難度高；
• 二是負荷類型復雜多樣，涵蓋工業生產負荷、商業辦公負荷、電動汽車充電樁、智能樓宇負荷等，存在敏感負荷與沖擊負荷并存的特點；
• 三是運行模式靈活切換，可實現并網運行（與大電網協同供電）、離網運行（獨立保障核心負荷供電）兩種模式的快速切換，保護系統需適配模式切換中的參數突變；
• 四是智能化程度高，依托園區能源管理平臺實現全鏈路監測與調控，保護技術需具備數字化、網絡化、協同化能力。

基于上述特性，新能源示范園區微電網保護的核心需求可概括為四點：

• 其一，精準故障隔離與定位，避免局部故障（如光伏陣列短路、儲能系統故障）擴散至整個園區系統，保障關鍵負荷（如園區核心生產設備、應急設施）持續供電；
• 其二，適配多電源協同運行，有效應對功率波動沖擊，確保系統電壓、頻率穩定在合格范圍；
• 其三，支持并網/離網靈活切換，保障切換過程中系統參數平穩過渡，避免沖擊損壞設備；
• 其四，兼容智能化調控體系，實現保護與控制、監測、運維的深度融合，提升系統整體運行效率。

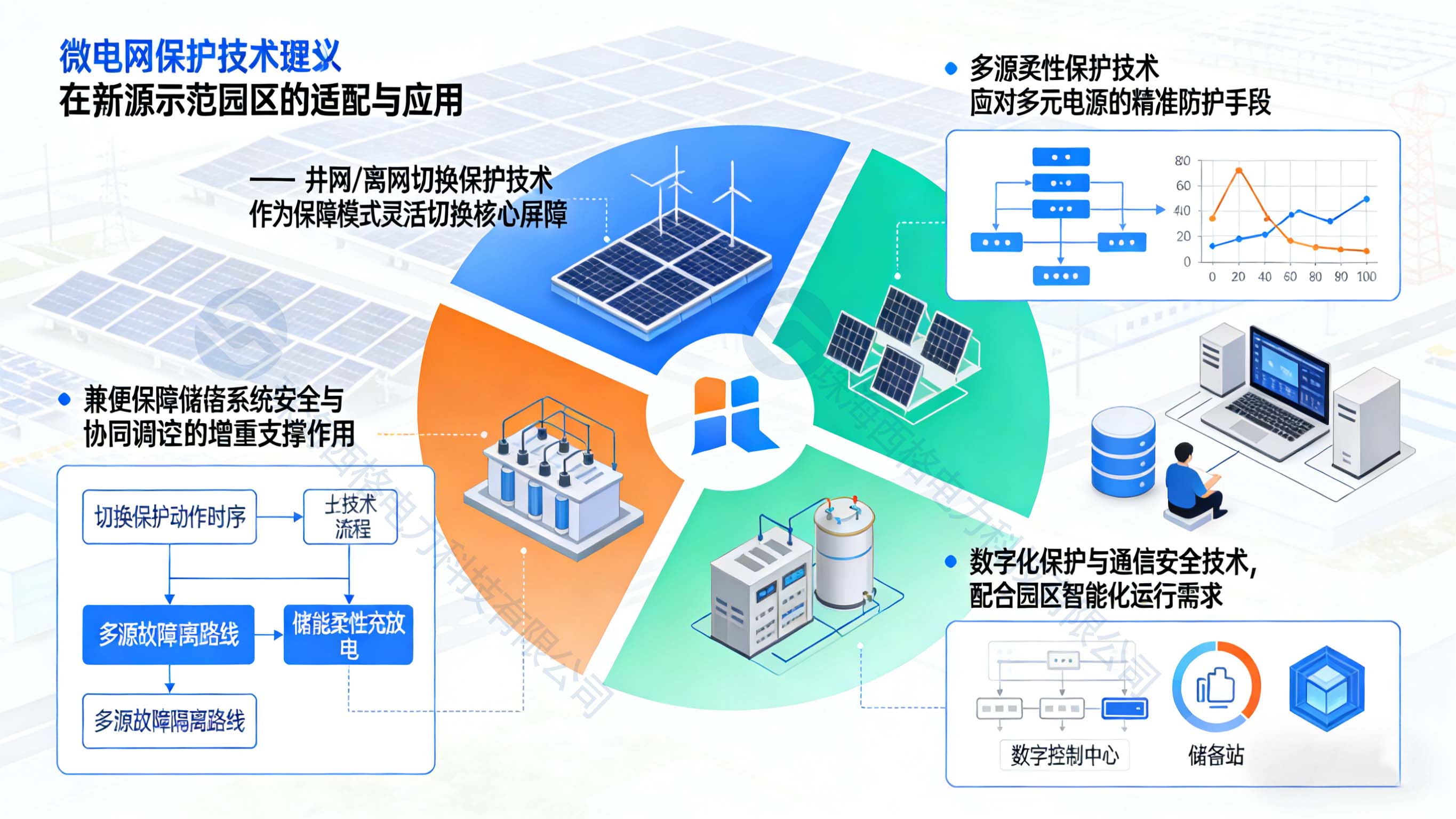

二、微電網保護關鍵技術在新能源示范園區的適配與應用

針對新能源示范園區微電網的特性與需求，保護技術需突破傳統單一電源保護的局限，構建“多源協同保護、模式自適應保護、數字化精準保護、全鏈路協同防護”的新型保護體系，重點聚焦并網/離網切換保護、多源協同故障隔離、儲能柔性保護、數字化保護與通信安全四大核心方向。

（一）并網/離網切換保護技術：保障模式靈活切換的核心屏障

并網/離網靈活切換是新能源示范園區微電網的核心優勢之一，可實現“大電網供電為主、園區自治為輔”與“園區獨立供電保障核心負荷”的靈活轉換。但切換過程中易出現電壓驟變、頻率波動、功率沖擊等問題，需專用保護技術保障切換安全。

當前適配性較強的技術為“模式預判+平滑過渡+故障閉鎖”協同保護技術：

• 通過園區能源管理平臺實時監測大電網運行狀態與園區負荷/電源功率平衡情況，提前預判切換需求并優化調控策略；
• 在切換節點配置雙向智能斷路器與軟切換裝置，通過軟切換技術實現電壓、頻率的平滑過渡，避免硬切換導致的沖擊電流；
• 設置模式切換故障閉鎖功能，當檢測到系統存在故障（如過壓、過流、短路）時，立即閉鎖切換流程，待故障排除后再執行切換。

在某光伏+儲能型新能源示范園區項目中，采用該協同保護技術后，并網/離網切換時間控制在200ms以內，切換過程中電壓波動幅度低于±3%，頻率波動控制在50Hz±0.2Hz，未出現設備損壞或負荷斷電情況。

（二）多源協同故障隔離技術：應對多元電源的精準防護手段

新能源示范園區微電網中，光伏陣列、風電機組、儲能系統等多元電源分散接入不同母線，局部故障若不能精準隔離，易因電源協同波動導致故障擴大?？紤]到園區電源與負荷的高密度集成特性，故障隔離技術需具備“精準定位、快速隔離、最小影響范圍”的特性。

適配技術主要包括數字化分段保護與多源協同跳閘技術：

• 基于園區數字化配電網絡，采用智能電子設備（IED）與光纖通信網絡，實現故障信號的高速傳輸與精準判斷，通過分段式智能開關將園區電網劃分為多個獨立區段，故障發生時僅隔離故障區段，保障非故障區段正常供電；
• 針對多電源并聯供電場景，采用多源協同跳閘策略，當檢測到故障時，通過能源管理平臺協調各電源接入點的保護裝置，按“先切除沖擊電源、再隔離故障線路、最后穩定剩余電源”的邏輯有序動作，避免多電源同時跳閘導致的系統崩潰。

在某綜合型新能源示范園區（集成光伏、風電、儲能、充電樁）項目中，通過該技術實現故障定位精度達米級，故障隔離時間控制在50ms內，非故障區域供電連續性達100%。

（三）儲能柔性保護技術：保障儲能系統安全與協同調控的雙重支撐

儲能系統是新能源示范園區微電網的“核心樞紐”，承擔削峰填谷、調頻調壓、應急供電等多重任務，其安全穩定運行直接影響園區整體能源系統性能。園區場景中，儲能系統多采用集群化部署，保護技術需實現“安全防護+柔性調控”的協同運作。

核心應用包括：

• 一是集群儲能分層保護 ，按“電池包-儲能單元-儲能集群”三級架構配置保護裝置，電池包級配置過溫、過充、過流保護，儲能單元級配置電壓均衡保護與故障隔離裝置，儲能集群級配置功率協同保護，實現故障的分層隔離與精準防控；
• 二是儲能柔性充放電保護 ，通過SVG（靜止無功發生器）與儲能變流器（PCS）的協同控制，在儲能充放電過程中實時調節無功功率，穩定母線電壓，避免因充放電功率突變導致的電壓波動；
• 三是故障應急支撐保護 ，當園區微電網發生故障導致電壓跌落或頻率波動時，儲能系統快速響應，通過緊急充放電調節功率平衡，支撐系統參數恢復穩定，待故障隔離后逐步退出應急模式。

在某智能新能源示范園區項目中，儲能柔性保護技術的應用使儲能系統故障發生率降至0.2%以下，園區電壓波動幅度控制在±2%以內，調頻響應時間縮短至10ms。

（四）數字化保護與通信安全技術：適配園區智能化運行需求

新能源示范園區依托數字化能源管理平臺實現全鏈路智能化調控，保護系統需具備數字化感知、網絡化通信、協同化決策能力，同時保障通信鏈路安全，避免數據泄露或惡意攻擊導致的保護失效。

關鍵應用包括：

• 一是基于IEC 61850標準的數字化保護裝置應用，通過標準化信息模型實現保護裝置與能源管理平臺、智能設備之間的互聯互通，提升保護指令的傳輸效率與協同精度；
• 二是邊緣計算與本地決策保護，在園區關鍵配電節點部署邊緣計算節點，實現故障數據的本地實時分析與快速決策，避免依賴遠程平臺導致的響應延遲；
• 三是通信安全防護技術，采用加密通信協議、防火墻、入侵檢測系統等手段，保障保護信號與監測數據的傳輸安全，同時配置通信故障備用保護方案，當通信鏈路中斷時，自動切換至本地獨立保護模式，避免保護失效。

在某國家級新能源示范園區項目中，數字化保護與通信安全技術的應用使保護系統的智能化決策準確率達99.8%，通信故障狀態下系統供電可靠性仍保持99.5%以上。

三、典型應用場景案例解析

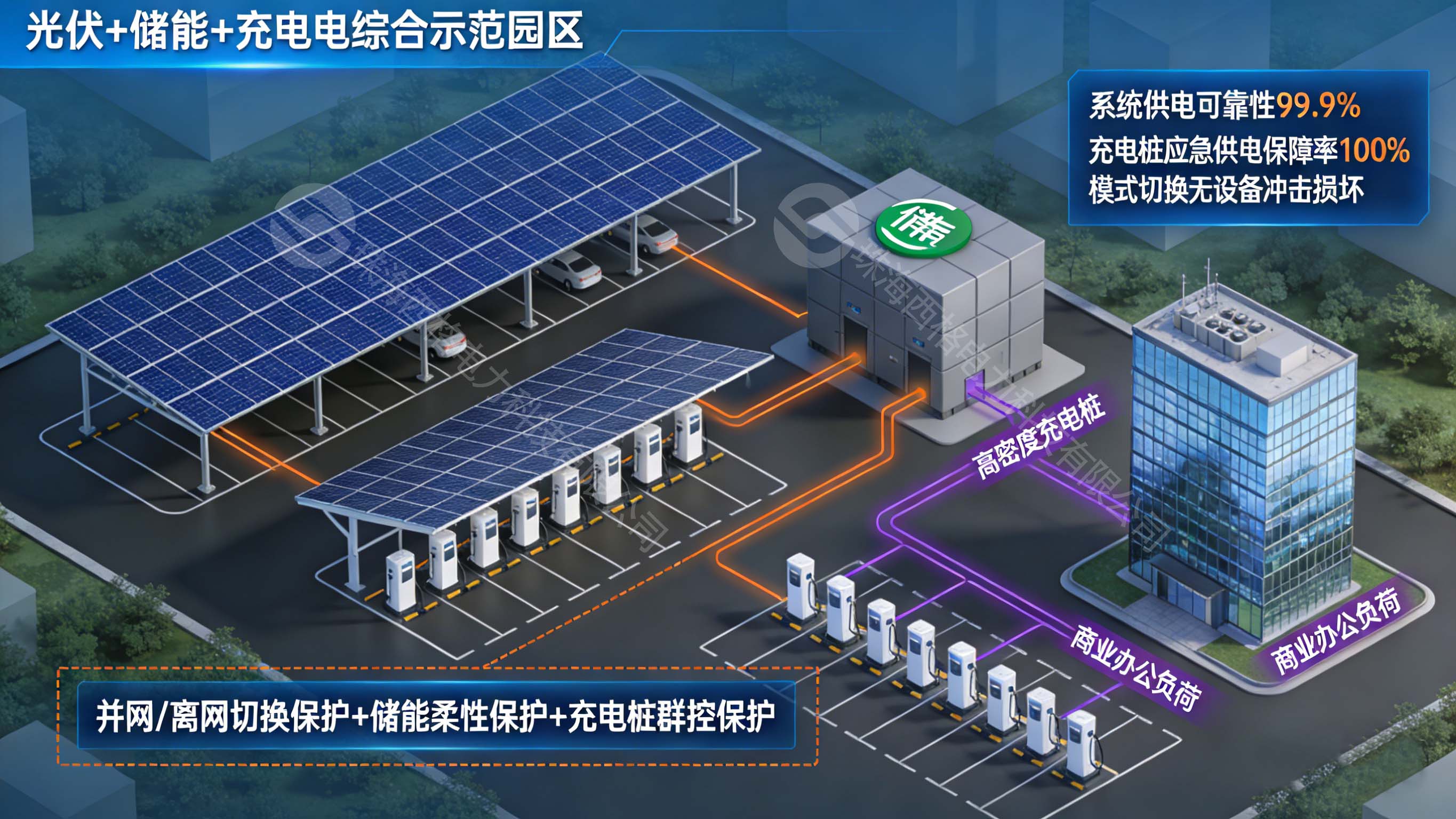

（一）光伏+儲能+充電樁綜合示范園區場景

場景特點 ：以光伏屋頂、光伏停車場為核心電源，搭配大容量儲能系統與高密度充電樁，負荷以電動汽車充電負荷、商業辦公負荷為主，需頻繁實現并網/離網切換（如電網故障時保障充電樁應急供電）。

保護技術應用 ：采用“并網/離網切換保護+儲能柔性保護+充電樁群控保護”組合方案，通過軟切換技術保障模式切換平穩，儲能柔性保護穩定電壓，充電樁群控保護避免多樁同時啟動導致的沖擊電流。

應用效果 ：系統供電可靠性達99.9%，充電樁應急供電保障率100%，模式切換無設備沖擊損壞情況。

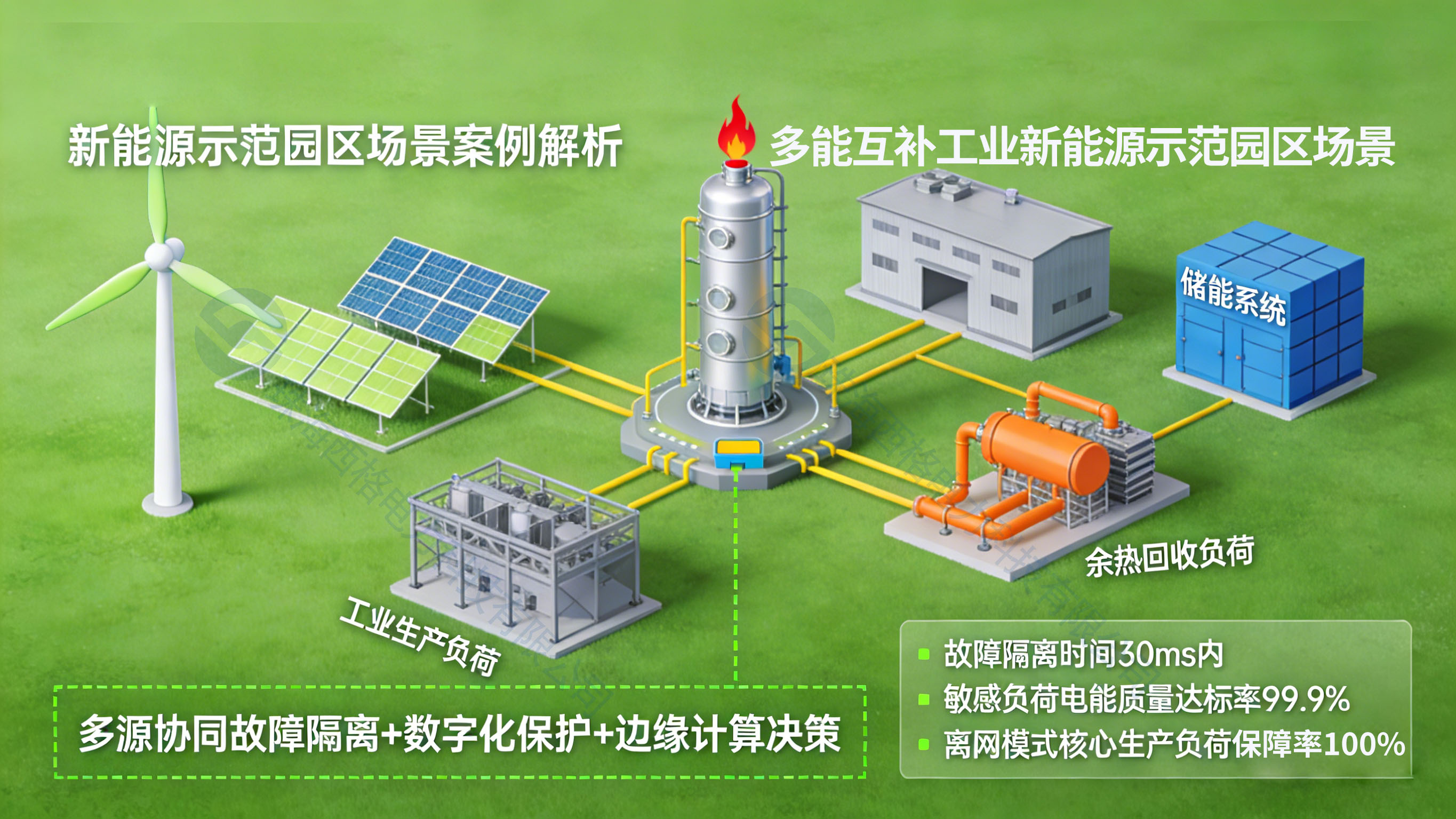

（二）多能互補工業新能源示范園區場景

場景特點 ：集成光伏、風電、分布式燃?xì)廨啓C、儲能系統，負荷以工業生產負荷（含敏感負荷）、余熱回收負荷為主，對供電連續性與電能質量要求極高，運行模式以并網為主、離網為輔（僅極端情況下啟用）。

保護技術應用 ：采用“多源協同故障隔離+數字化保護+邊緣計算決策”方案，通過多源協同跳閘避免故障擴散，數字化保護實現全鏈路精準監測，邊緣計算節點保障故障快速決策。

應用效果 ：故障隔離時間控制在30ms內，敏感負荷電能質量達標率99.9%，離網模式下核心生產負荷保障率100%。

四、技術應用面臨的挑戰與優化方向

（一）現存挑戰

盡管微電網保護關鍵技術在新能源示范園區場景中已實現初步應用，但仍面臨三大挑戰：一是多源協同保護難度高，不同類型電源的故障特性差異大，現有保護裝置的協同調控精度與響應速度難以完全匹配園區多元集成需求；二是數字化保護標準化不足，不同廠家的智能設備、保護裝置接口協議不統一，導致與園區能源管理平臺的融合難度大，數據交互存在壁壘；三是極端場景適應性不足，在高比例新能源接入、大功率沖擊負荷啟動、復雜故障疊加等極端場景下，保護系統的穩定性與可靠性仍需提升。

（二）優化方向

針對上述挑戰，未來需從三個維度推進優化：

• 其一，研發多源協同保護技術，基于大數據與人工智能算法，構建自適應的保護決策模型，實現不同電源故障特性的精準匹配與協同調控；
• 其二，推進數字化保護標準化建設，統一設備接口協議與信息模型，強化保護系統與園區能源管理平臺的深度融合，提升全鏈路協同效率；
• 其三，加強極端場景下的保護技術研發，開展高比例新能源接入、復雜故障疊加等場景的仿真測試，優化保護定值與控制策略，提升系統的魯棒性。
• 此外，還需加強產學研協同，推動保護技術與儲能、智能調控等技術的融合創新，助力新能源示范園區實現更高水平的安全高效運行。

微電網保護關鍵技術是保障新能源示范園區安全穩定運行的核心支撐，其應用需緊密貼合園區多元電源集成、靈活運行模式、高智能化需求等場景特性，重點突破并網/離網切換保護、多源協同故障隔離、儲能柔性保護、數字化保護與通信安全四大核心技術的適配性問題。當前，相關技術已在多個典型示范園區場景中實現有效應用，大幅提升了園區能源供給的可靠性與智能化水平，但仍面臨多源協同、標準化、極端場景適應等挑戰。未來通過技術創新、標準化建設與產學研協同，微電網保護技術將進一步賦能新能源示范園區的高質量發展，為新型電力系統的建設提供重要實踐支撐。
