本篇內容聊一下半導體靜態參數測試，LADCT2000 半導體分立器件直流參數測試設備-半導體測試儀 是技術團隊結合半導體功率器件測試的多 年經驗，以及眾多國內外測試系統產品的熟悉了解后，完全自主開發設計的全新一代“ 晶體管高精度直流參數測試系統”。軟件及硬件均由團隊自主完成。這就決定了這款產品的功能性和可靠性能夠得到持續完善和不斷的提升，核心技術可控，設備可靠性值得廣泛客戶信賴。具備常規靜態參數（標配）+高速光耦開關時間動態參數模塊+二極管反恢選配模塊+IV曲線掃描選配模塊。

脈沖信號源輸出方面，高壓源配置2000V，高流源標配 200A，柵極電壓 40V，柵極電流100mA，分辨率最高至 1.5uV / 1.5pA，精度最高可至 0.1%。 程控軟件基于 Lab VIEW 平臺編寫，填充式菜單界面。采用帶有開爾文感應結構的測試插座， 自動補償由于系統內部及測試電纜長度引起的任何壓降，保證測試結果準確可靠。產品可測試 Si, SiC, GaN 材料的 IGBTs, DIODEs, MOSFETs, BJTs, SCRs 等 7 大類 26 分類的電子元器件。涵蓋電子產品中幾乎所有的常見器件。無論電壓電流源還是功能配置都有著極強的擴展性。

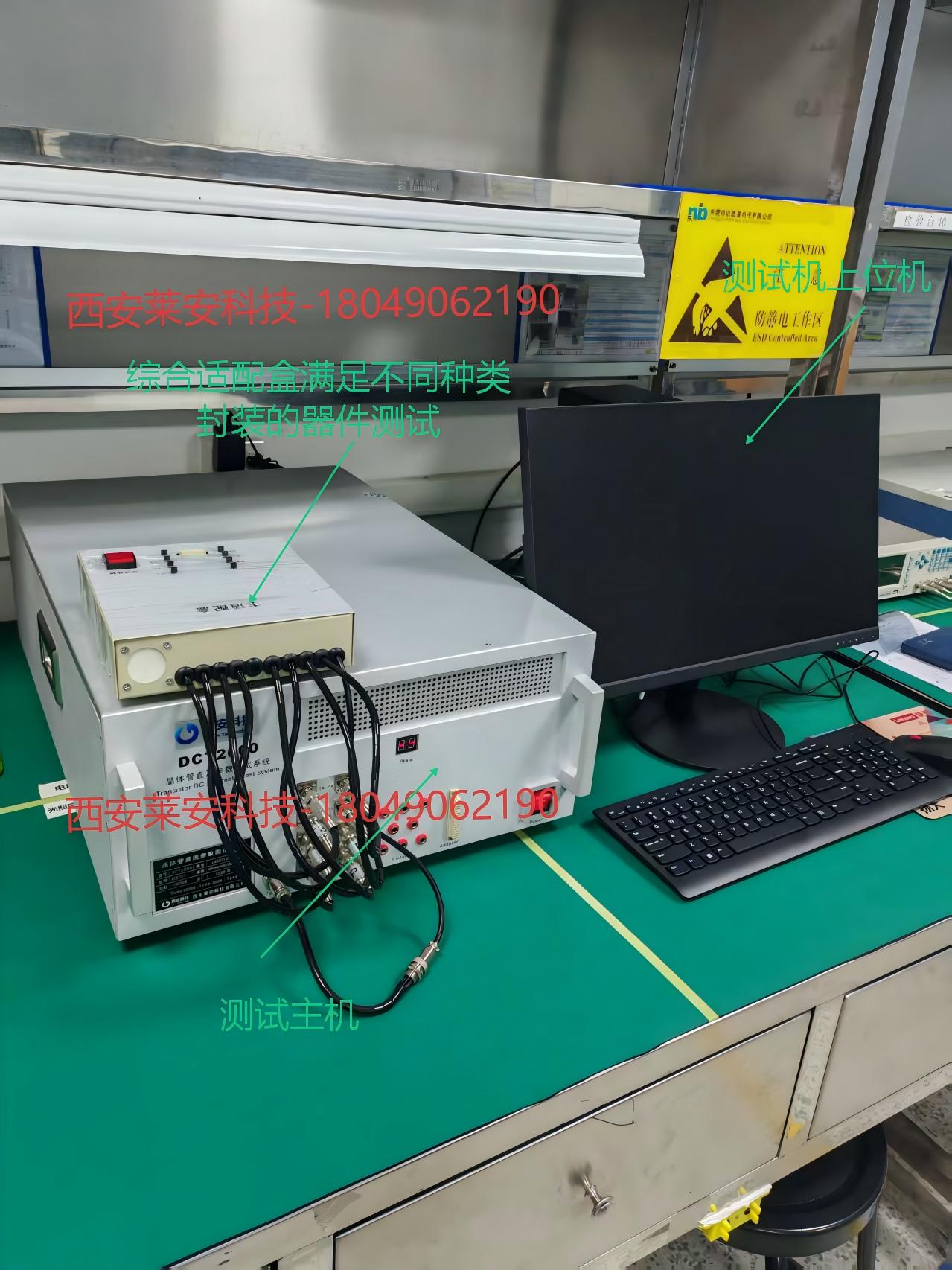

產品為桌面放置的臺式機結構，由測試主機和程控電腦兩大部分組成。外掛各類夾具和適配器，還能夠通過 Prober 接 口、Handler 接口可選（16Bin）連接分選機和機械手建立工作站，實現快速批量化測試。通過軟件設置可依照被測器件的參數等級進行自動分類存放。能夠極好的應對“來料檢驗 ”“失效分析 ”“選型配對 ”“量產測試 ”等不同場景。產品的可靠性和測試數據的重復性以及測試效率都有著非常優秀的表現。創新的“ 點控式夾具 ”讓操作人員在夾具上實現一點即測。操作更簡單效率更高。測試數據可保存為 EXCEL文檔。

二、技術方案

(1) 測試范圍 (部分特殊器件需配置對應適配器，測試范圍廣泛，配置靈活)

夾具工裝及適配器選型 對應的被測元件
常規夾具
適用于1~16
針對不同封裝外觀提供對應的開爾文接線測試座
(1) 二極管
(2) 穩壓二極管 ZD
(3) 瞬態二極管（普通夾具）
(4) 三端肖特基（雙組二極管）
(5) 整流橋堆
(6) 三相整流橋堆
(7) 三極管
(8) 雙向可控硅
(9) 單向可控硅
(10) MOSFET
(11) 雙 MOSFET
(12) JFET
(13) IGBT
(14) 三端開關功率驅動器
(15) 高邊功率開關
(16) 壓敏電阻

綜合適配器加DUT轉接頭可直接兼容
17-24
部分增加適配板適用于 17~24
內置不同器件工作條件的電路，以便對相應器件的功能和直流參數進行全面測試
(17) 三端穩壓器
(18) 四端穩壓
(19) 開關穩壓集成器
(20) 光耦（各類光耦）
(21) 基準 IC（TL431）
(22) 電壓復位 IC
(23) 固態繼電器
(24) 達林頓陣列

(2)產品配置選型

測試主機和電腦

? DC2000V（2000V，2.5KV,3KV 的高壓源） ? DC200A（100A,200A,300A,500A,1000A 的高流源

(3)測試種類及測試參數 (部分器件需配置對應適配器)
常規靜態參數（標配）+光耦開關時間動態參數模塊+二極管反恢選配模塊

(1) 二極管類: 二極管 Diode
Kelvin，Vrrm，Irrm，Vf，△Vf，△Vrrm；
(2) 二極管類:穩壓二極管 ZD(zenerDiode)
Kelvin，Vz，lr，Vf，△Vf，△Vz，Roz，lzm，Cka；
(3) 二極管類:穩壓二極管 ZD(zenerDiode)
Kelvin、Vz、lr、Vf、△Vf、△Vz、Roz、lzm、Cka；
(4) 二極管類: 三端肖特基二極管SBD(schottkyBarrierDiode)
Kelvin 、Type_ident 、Pin_test 、Vrrm、Irrm、Vf、△Vf、V_Vrrm、I_Irrm、△Vrrm；
(5) 二極管類:瞬態二極管 TVS
Kelvin 、Vrrm 、Irrm、Vf、△Vf、△Vrrm 、Cka ；
(6) 二極管類:整流橋堆
Kelvin 、Vrrm、Irrm、Ir_ac、Vf、△Vf、△Vrrm 、Cka；
(7) 二極管類:三相整流橋堆
Kelvin 、Vrrm 、Irrm、Ir_ac、Vf、△Vf、△Vrrm、Cka；
(8) 三極管類:三極管
Kelvin 、Type_ident、Pin_chk 、V(br)cbo 、V(br)ceo 、V(br)ebo 、Icbo、lceo、Iebo、 Hfe、Vce(sat)、Vbe(sat)、Vbe、lcm、Vsd；
(9) 三極管類:雙向可控硅
Kelvin、Type_ident、Qs_chk、Pin_test、Igt、Vgt、Vtm、Vdrm、Vrrm、Vdrm rrm、Irrm、 Idrm、 Irrm_drm、Ih、IL；
(10)三極管類: 單向可控硅
Kelvin、 Type_ident、 Qs_chk、 Pin test、 lgt、 Vgt、 Vtm、 Vdrm Vrrm、 IH、IL；
(11) 三極管類: MOSFET
Kelvin 、Type_ident、Pin_test、VGS(th) 、V(BR)Dss 、Rds(on) 、Bvds_rz、△Bvds、Gfs、 Ig ss、ldss 、Idss zero 、Vds(on)、 Vsd、Ciss、Coss、Crss、Bvg s ；
(12)三極管類:雙MOSFET
Kelvin、 Pin_chk、Ic_fx_chk、 Type_ident、 Vgs1(th)、 VGs2(th)、 VBR)Dss1、 VBR)Dss2 、 Rds1(on)、 Rds2(on)、 Bvds1 rz、 Bvds2_rz、 Gfs1、Gfs2、lg ss1、lg ss2、Idss1、 Idss2、Vsd1、Vsd2、Ciss、Coss、Crss；
(13)三極管類: JFET
Kelvin、VGS(off )、V(BR)Dss、Rds(on)、Bvds_rz、Gfs、lg ss、Idss(off)、Idss(on)、vds(on)
、
Vsd；
(14)三極管類: IGBT
Kelvin、VGE(th)、V(BR)CES、Vce(on)、Gfe、lges、 lces、Vf、Ciss、Coss、Crss；
(15)三極管類: 三端開關功率驅動器
Kelvin、Vbb(AZ)、 Von (CL)、 Rson、Ibb(off)、Il(lim)、Coss、Fun_pin_volt；
(16)三極管類: 七端半橋驅動器
Kelvin、lvs(off)、lvs(on)、Rson_h、Rson_l、lin、Iinh、ls_Volt、Sr_volt；
(17)三極管類:高邊功率開關
Kelvin、Vbb(AZ)、Von (CL)、Rson、Ibb(off)、ll(Iim)、Coss、Fun_pin_volt；
(18)保護類:壓敏電阻
Kelvin、Vrrm、 Vdrm、Irrm、Idrm、Cka;
(19)穩壓集成類:三端穩壓器
Kelvin 、Vout 、Reg_Line、Reg_Load、IB、IB_I、Roz、 VD、ISC；
(20)穩壓集成類 基準 IC(TL431)
Kelvin、Vref、△Vref、lref、Imin、loff、Zka、Vka；
(21)穩壓集成類: 四端穩壓
Kelvin、Vout、Reg_Line、Reg_Load、IB、IB_I、、VD、Isc;
(21)光耦類: 4 腳光耦、6腳光耦、8腳光耦、16腳光耦（光耦選配模塊可以測試各類動態開關參數）
Kelvin、Pin_chk、Vf、Ir、Bvceo、Bveco、Iceo、Ctr、Vce(sat)；

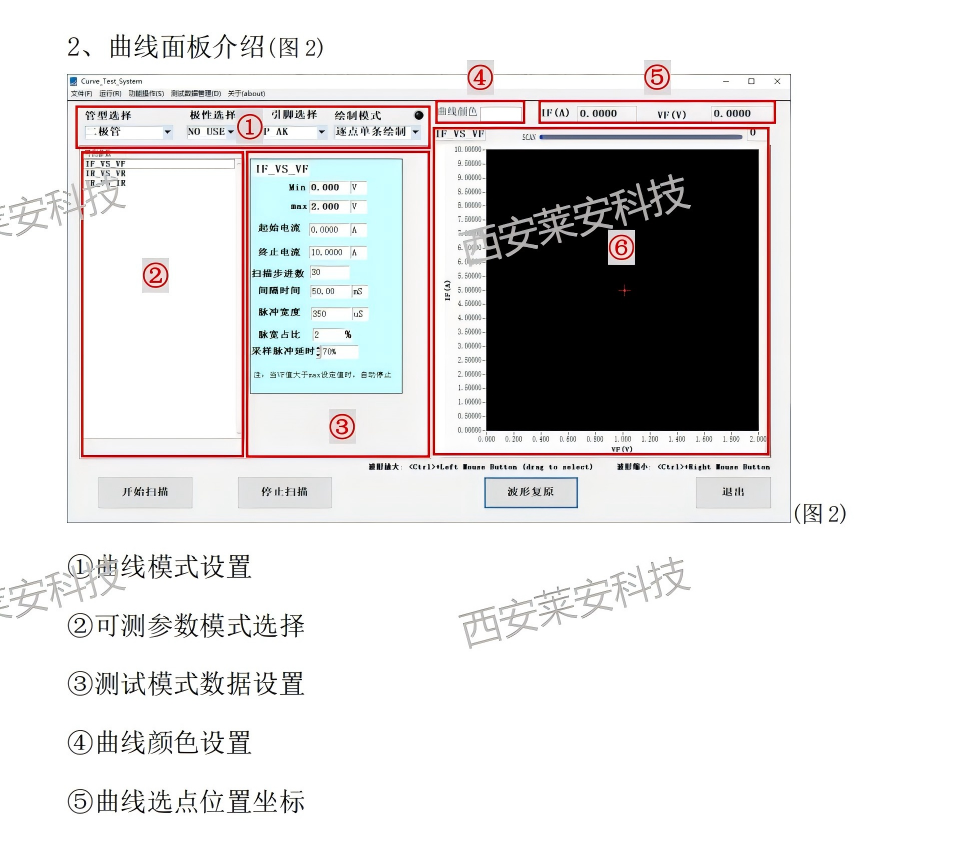

曲線掃描模塊功能如下：

二極管：
IF vs.VF
IR vs.VR
三極管：
IC_VS_VCE
HFE_VS_IC
BVCE_VS_IC
BVEBO_VS_IE

ICBO_VS_VCBO

ICEO_VS_VCE

IEBO_VS_VEB

VCE_(SAT)_VS_IB

VBE_(SAT)_VS_IC

VBE_(ON)_VS_IC

MOS管：
ID_VS_VDS
ID_VS_VGS
IS_VS_VSD
RDS_VS_VGS
RDS_VS_ID
IDSS_VS_VDS
BVDS_VS_IDS
IGBT：
IC_VS_VCE
IC_VS_VGE
ICES_VS_VCE
IF_VS_VF
VSAT_VS_VGE
BVCE_VS_IC
(5) 參數指標

1. 電流/電壓源 VIS 自帶 VI測量單元

1). 加壓(FV)

量程 分辨率 精度
±40V 625uV ±0.1% 設定值±3mV
±20V 320uV ±0.1% 設定值±3mV
±10V 160uV ±0.1% 設定值±3mV
±5V 80uV ±0.1% 設定值±2mV
±2V 32uV ±0.1% 設定值±2mV
2).加流(FI):

量程 分辨率 精度
±200A 31.25mA ±0.5% 設定值±250mA
±100A 15.625mA±0.5% 設定值±125mA
±40A 625uA ±0.5% 設定值±30mA
±4A 62.5uA ±0.2% 設定值±2mA
±400mA 6.25uA ±0.1% 設定值±500uA
±40mA 625nA ±0.1% 設定值±50uA
±4mA 62.5nA ±0.1% 設定值±5uA
±400uA 6.25nA ±0.1% 設定值±500nA
±40uA 625pA ±0.1% 設定值±50nA
說明：電流大于 1.5A 自動轉為脈沖方式輸出，脈寬范圍 300us-1000us 可調
3). 電流測量(MI)

量程 分辨率 精度
±200A 7.8mA ± 1% 讀數值±250mA
±100A 3.9mA ±0.5% 讀數值±125mA
±40A 1.22mA ±1% 讀數值±20mA
±4A 122uA ±0.5% 讀數值±2mA
±400mA 12.2uA ±0.5% 讀數值±200uA
±40mA 1.22uA ±0.5% 讀數值±20uA
±4mA 122nA ±0.5% 讀數值±2uA
±400uA 12.2nA ±0.5% 讀數值±200nA
±40uA 1.22nA ±1% 讀數值±20nA

4). 電壓測量

量程 分辨率 精度
±2000V 30.5mV ±0.5% 讀數值±200mV
±1000V 15.3mV ±0.2% 讀數值±20mV
±40V 1.22mV ±1% 讀數值±20mV
±20V 122uV ±0.5% 讀數值±2mV
±10V 12.2uV ±0.5% 讀數值±200uV
±5V 1.22uV ±0.5% 讀數值±20uV

2. 數據采集部分 VM

16 位 ADC，1M/S 采樣速率
1). 電壓測量w

量程 分辨率 精度
±2000V 30.5mV ±0.5% 讀數值±200mV
±1000V 15.3mV ±0.2% 讀數值±20mV
±100V 1.53mV ±0.1% 讀數值±10mV
±10V 153uV ±0.1% 讀數值±5mV
±1V 15.3uV ±0.1% 讀數值±2mV
±0.1V 1.53uV ±0.2% 讀數值±2mV
2). 漏電流測量MI)

量程 分辨率 精度
±100mA 1.53uA ±0.2% 讀數值±100uA
±10mA 153nA ±0.1% 讀數值±3uA
±1mA 15.3nA ±0.1% 讀數值±300nA
±100uA 1.53nA ±0.1% 讀數值±100nA
±10uA 153pA ±0.1% 讀數值±20nA
±1uA 15.3pA ±0.5% 讀數值±5nA
±100nA 1.53pA ±0.5% 讀數值±0.5nA
3). 電容容量測量(MC)

量程 分辨率 精度
6nF 10PF ±5% 讀數值±50PF
60nF 100PF ±5% 讀數值±100PF

3. 高壓源 HVS(基本)16位 DAC

1).加壓(FV)

量程 分辨率 精度
2000V/10mA 30.5mV ±0.5% 設定值±500mV
200V/10mA 30.5mV ±0.2% 設定值±50mV
40V/50mA 30.5mV ±0.1% 設定值±5mV

2).加流(FI):

量程 分辨率 精度
10mA 3.81uA ±0.5% 設定值±10uA
2mA 381nA ±0.5% 設定值±2uA
200uA 38.1nA ±0.5% 設定值±200nA
20uA 3.81nA ±0.5% 設定值±20nA
2uA 381pA ±0.5% 設定值±2nA

正確使用測試設備，能夠提升生產測試效率，提升客戶產品的市場競爭力。
