家用光儲充產品電磁兼容性測試必要性分析報告

全面解析EMC測試的重要性、標準體系與實施策略

一、電磁兼容性測試的必要性分析

家用光儲充產品因集成光伏逆變器、儲能變流器（PCS）、充電模塊等多類電力電子設備，其內部高頻開關動作（如IGBT開關頻率諧波）及復雜拓撲結構易產生電磁干擾（EMI）。此類設備中的核心組件（如高頻開關管、電感、電容及控制電路板等）在運行過程中會產生高頻諧波與開關噪聲，可能通過傳導或輻射途徑形成電磁騷擾。

例如，光伏逆變器的傳導發射超標可能直接影響家庭用電環境，導致其他電子設備故障；輻射發射異常則可能干擾通信設備等敏感設備的正常運行。同時，并網型光伏電源若忽視電磁發射控制，可能引發設備間干擾、通信失敗甚至電路損壞，進一步凸顯了電磁騷擾控制的必要性。

關鍵影響

家庭環境中存在大量對電磁騷擾敏感的設備，如醫療設備、通信設備等，需通過EMC測試驗證家用光儲充產品的"不干擾他人"能力。

法規要求

電磁兼容性測試是家用光儲充產品市場準入的強制性要求。各國法規（如歐盟EMC指令2014/30/EU）明確將EMC測試作為產品上市前提。

未通過測試的產品不僅無法進入目標市場，還可能面臨召回風險，同時伴隨高額返工成本、品牌聲譽受損及潛在法律風險。

技術優勢

EMC測試可有效暴露產品設計缺陷，提升長期運行可靠性并降低售后維護成本。通過測試能夠發現濾波電路不足、接地不良等問題。

二、國內外電磁兼容性測試標準

國際標準體系

國際標準體系以通用性和兼容性為核心目標，構建了覆蓋電磁發射（EMI）與電磁抗擾度（EMS）的全方位規范框架。其中，IEC 61000系列作為基礎標準，規定了EMC測試的通用方法與技術要求，為各類電氣電子設備提供統一的合規依據。

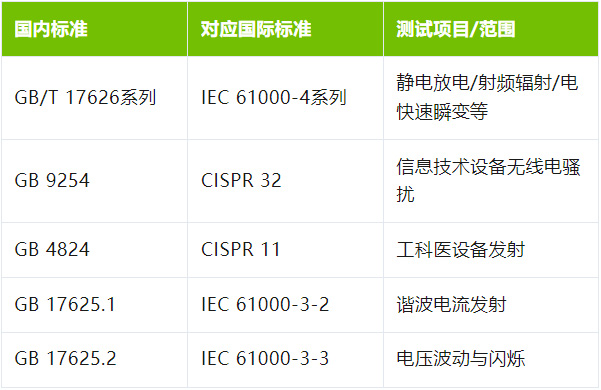

國內標準體系

國內電磁兼容性標準體系在技術內容上與國際標準保持高度接軌，核心測試標準如GB/T 17626系列等同采用IEC 61000-4系列，涵蓋靜電放電（GB/T 17626.2）、射頻電磁場輻射抗擾度（GB/T 17626.3）、電快速瞬變脈沖群抗擾度（GB/T 17626.4）、浪涌沖擊抗擾度（GB/T 17626.5-2019）等關鍵抗擾度項目。

三、核心測試項目與技術要求

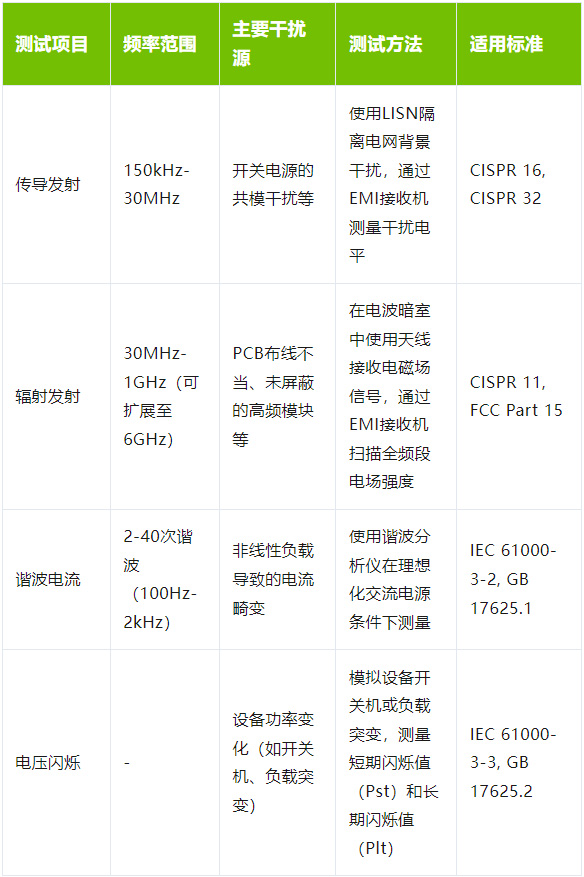

電磁干擾（EMI）測試

電磁干擾（EMI）測試旨在控制家用光儲充產品對外界環境及其他設備的電磁騷擾，主要包括傳導發射、輻射發射、諧波電流及電壓閃爍四大核心測試項目，各項目針對不同頻段的干擾特性及電網影響進行嚴格管控。

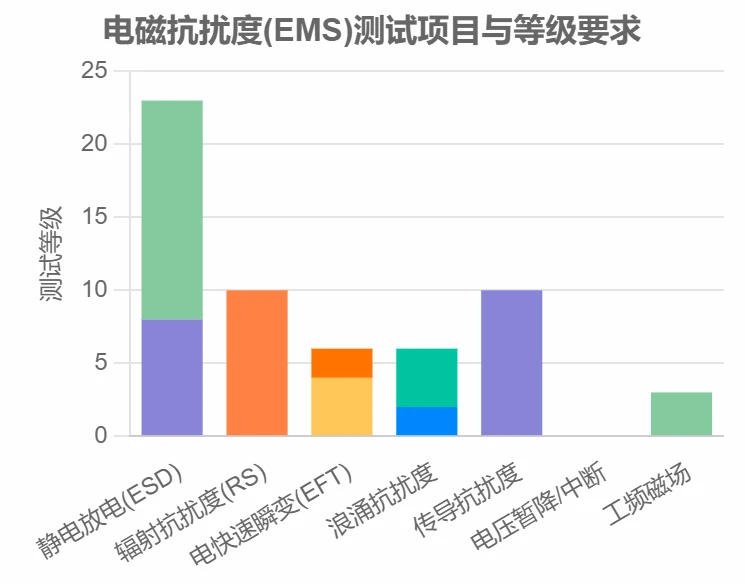

電磁抗擾度（EMS）測試

電磁抗擾度（EMS）測試旨在驗證家用光儲充產品在復雜電磁環境中抵御外部干擾、維持穩定運行的能力，其結果直接關聯產品可靠性，是保障設備在實際使用中免受電磁騷擾影響的核心驗證手段。

四、測試設備與環境要求

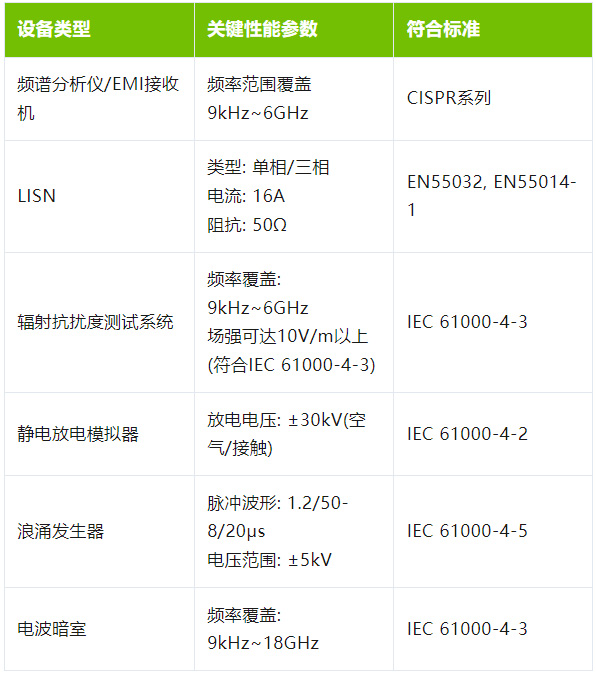

核心測試設備

核心測試設備的性能是確保家用光儲充產品電磁兼容性測試準確性的基礎，其選型需嚴格匹配測試標準要求，并覆蓋干擾信號捕捉、傳導/輻射干擾測量及抗擾度模擬等關鍵環節。

測試環境要求

嚴格的環境控制是確保電磁兼容性（EMC）測試有效性的核心前提，其設計需滿足干擾隔離、參數穩定及合規性驗證三大目標。

五、合規性與市場準入策略

合規性是家用光儲充產品進入目標市場的核心前提，其具體要求因地區市場法規體系差異而有所不同。

歐盟市場

實行CE強制性認證制度，要求產品加貼CE標志并提交符合EN標準的EMC測試報告，例如EN 55032（CISPR 32）針對信息技術設備的電磁騷擾限值要求。

中國市場

實施CCC強制性認證，未通過EMC測試的產品嚴禁銷售，其核心標準為GB 9254（等同國際標準CISPR 32）及GB/T 34131等。

美國市場

依據FCC Part 15B對無意輻射體進行管控，其限值嚴于工業設備（Class A），同時儲能逆變器需通過UL 9540。

產品標準選擇

產品標準的選擇需結合目標市場、產品類別及使用環境綜合確定。從市場維度，出口歐盟需滿足EN 55032 Class B，國內銷售需符合GB 9254，美國市場需遵循FCC Part 15B。

認證策略建議

為降低認證失敗風險，企業需制定系統性合規策略。研發階段應開展EMC摸底測試，通過近場探頭定位輻射干擾源，針對性優化濾波器設計或屏蔽措施。

六、結論與建議

家用光儲充產品作為家庭能源系統的核心設備，其電磁兼容性（EMC）性能直接關系電網安全、用戶體驗與市場準入，是產品認證的必要環節，也是保障設備安全穩定運行、提升市場競爭力的關鍵。

測試早期介入

在產品研發階段即開展EMC預測試與摸底測試，并將其貫穿設計、生產到出廠的全過程，以避免后期整改成本過高。

適配標準選擇

根據目標市場選擇適配的國際或國內標準，國際市場可參考IEC 62920、IEC 61000系列標準，國內市場需符合GB/T 34131等規范。

設計優化

采用低噪聲拓撲結構（如LLC諧振逆變器），加強PCB接地與濾波設計（如在DC端口增加共模電感、X/Y電容），選用EMC合規元器件。

最終結論

通過系統性EMC測試與設計優化措施，可有效提升家用光儲充產品的電磁兼容性能，推動其在全球市場的安全、可靠、合規應用。
