一輛2015款奔馳CLS320車，搭載276 820發動機，累計行駛里程約為13.1萬km。車主反映，發動機偶爾無法起動，且組合儀表上多個故障燈異常點亮。

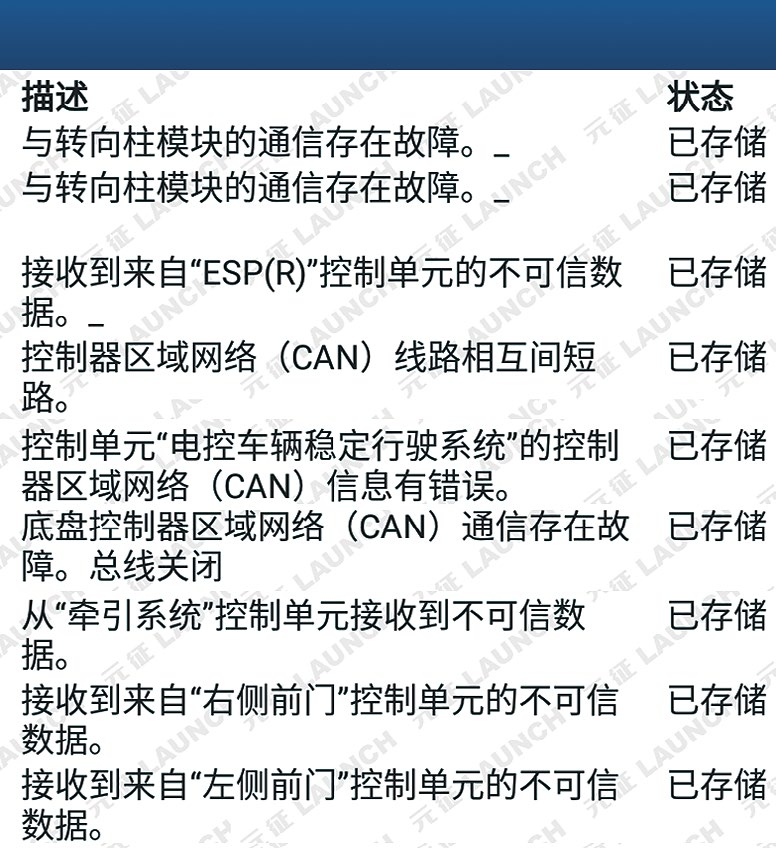

接車后試車，發動機可以起動，但組合儀表上多個故障燈異常點亮，且提示多個系統停止運作。用故障檢測儀檢測，發現多個控制模塊中均存儲有多個通信類故障代碼（圖1）。

圖1讀得的故障代碼

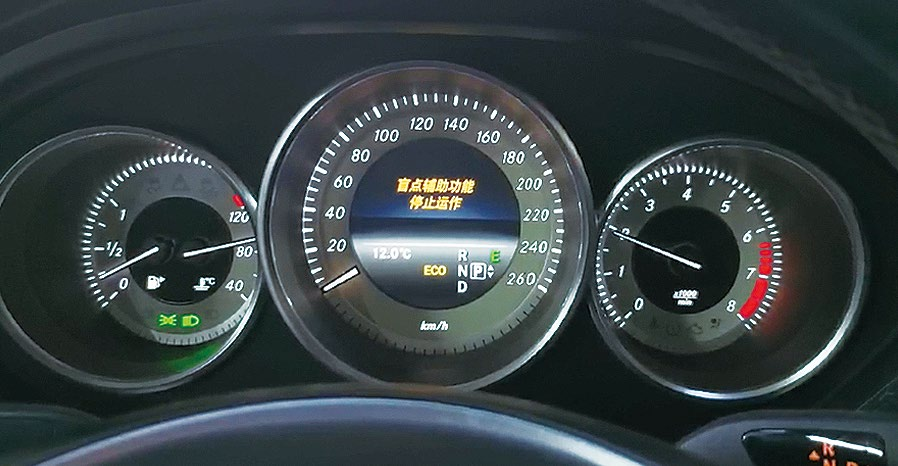

清除故障代碼后試車，組合儀表上的故障燈熄滅，只提示“盲點輔助功能停止運作”（圖2）。梳理故障代碼，推斷底盤控制器區域網絡（CAN E）總線存在偶發故障。

圖2清除故障代碼后的組合儀表

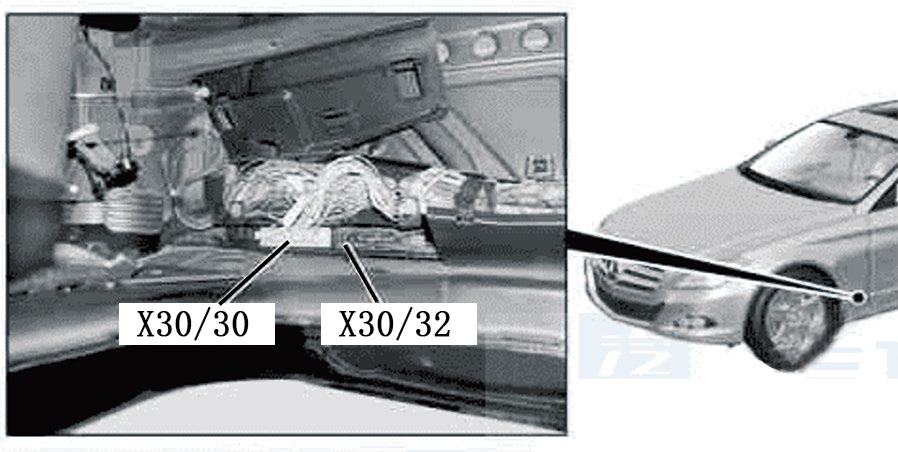

用虹科Pico汽車示波器從CAN E總線電位分配器X30/30（圖3，位于制動踏板側地毯下方）處測量CAN E總線信號波形（圖4），發現雖然CAN E總線上有信號傳輸，但是CAN L信號和CAN H信號的隱性電壓均約為5 V（正常約為2.5 V），異常。

圖3 CAN E總線電位分配器X30/30

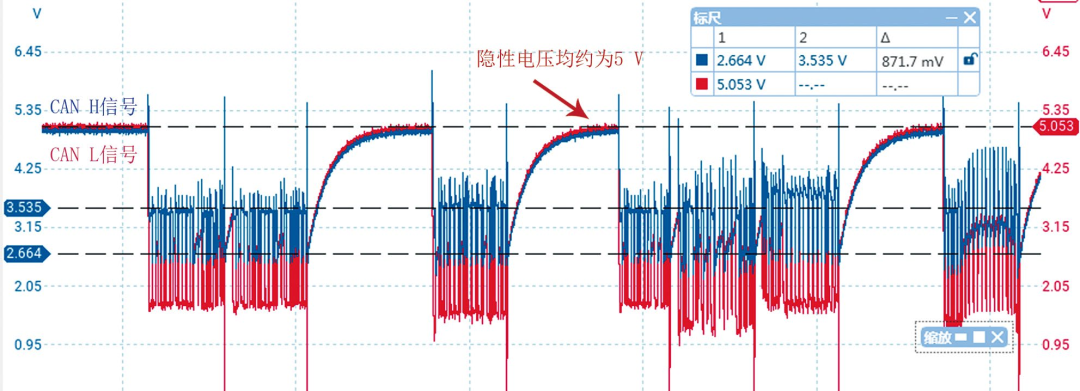

圖4異常的CAN E總線信號波形

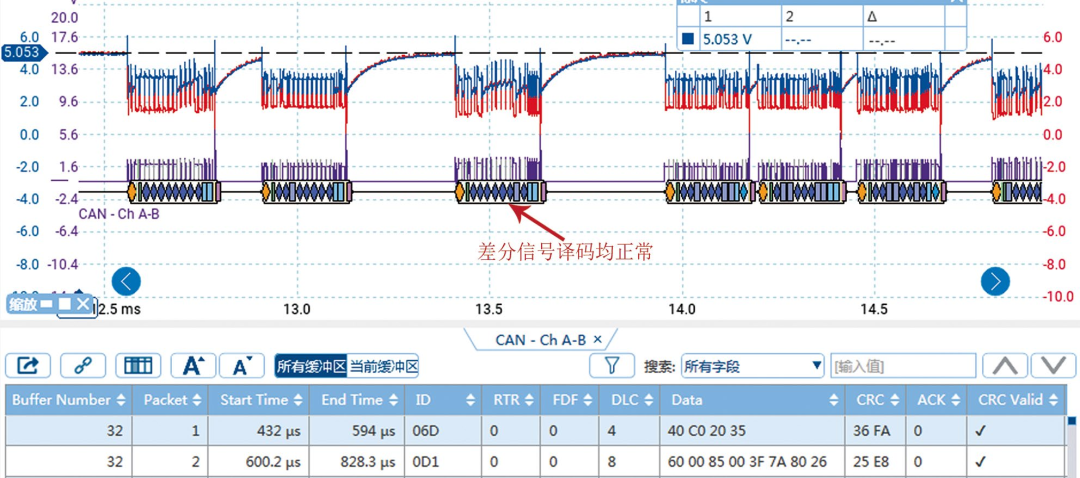

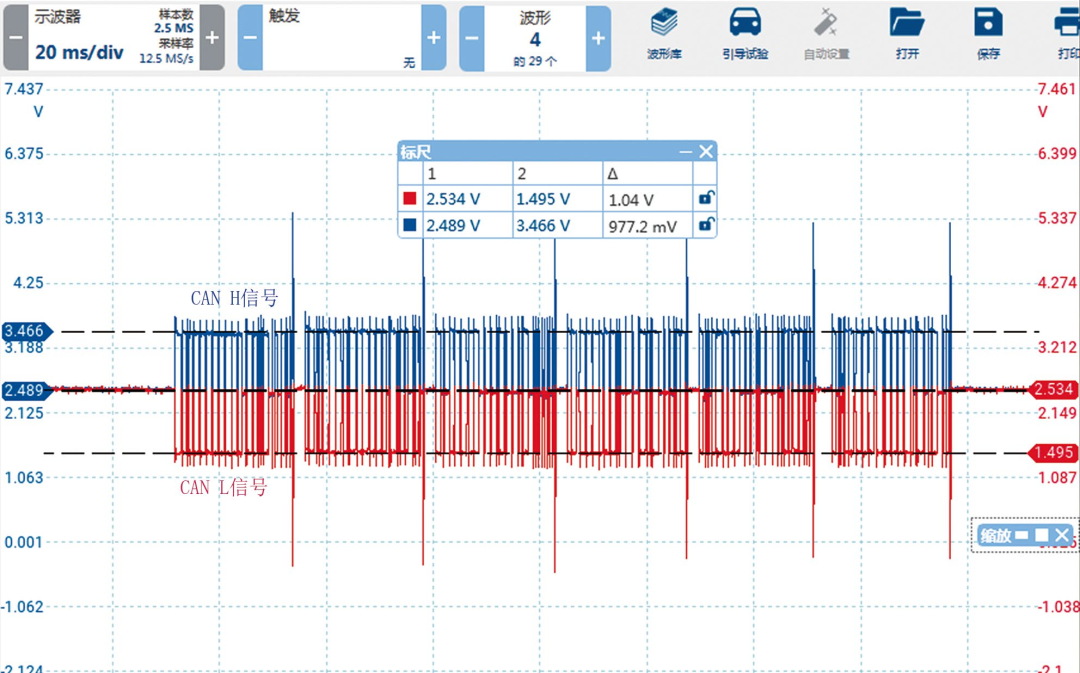

利用數學通道對CAN L信號和CAN H信號進行差分計算，并對差分信號進行譯碼（圖5），發現譯碼成功，說明此時CAN E總線仍能夠正常通信。

圖5異常的CAN E總線信號波形

依次脫開CAN E總線電位分配器X30/30上的導線連接器，當脫開8號導線連接器時，CAN E總線信號恢復正常（圖6）。

圖6正常的CAN E總線信號波形

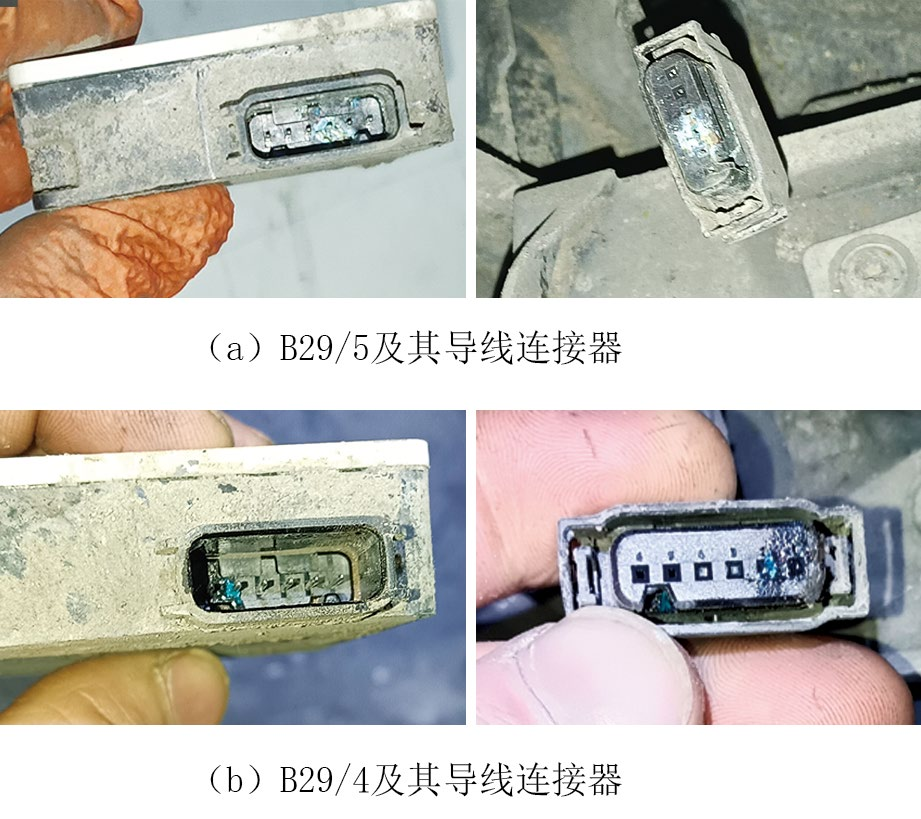

查看CAN E總線電路，得知8號導線連接器上的CAN線連接至左后保險杠智能雷達傳感器（B29/4）和 右后保險杠智能雷達傳感器（B29/5）。檢查B29/4、B29/5，發現B29/4、B29/5及其導線連接器的端子均腐蝕嚴重（圖7）。

圖7 B29/4、B29/5及其導線連接器的端子均腐蝕嚴重

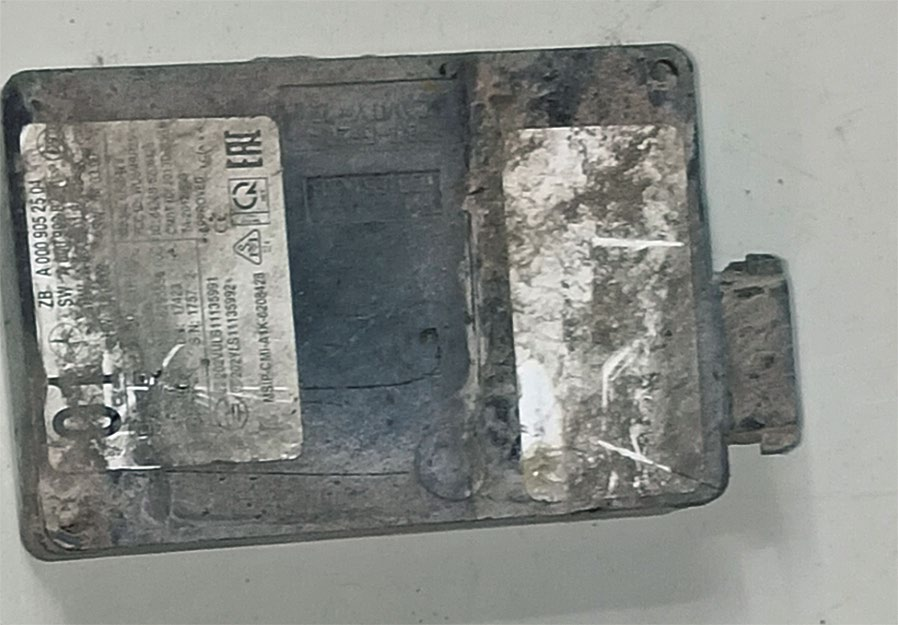

將腐蝕的端子處理后裝復試車，CAN E總線信號波形恢復正常，但B29/5無法通信。仔細檢查B29/5的供電和搭鐵，均正常，推斷B29/5損壞（圖8）。

圖8損壞的B29/5

處理B29/4、B29/5及其導線連接器的端子，并更換B29/5后反復試車，CAN E總線信號波形恢復正常，且故障現象未再出現，故障排除。

本案例經授權轉載自

《汽車維護與修理》雜志 2025·08上半月刊 - 免拆診斷專欄

吳超峰

余姚東江名車專修廠
