1.IP核被鎖定的原因

一般情況下，IP核被鎖定的原來包括如下幾個方面：

1.1 Vivado版本差異

當使用不同版本的Vivado打開工程時，IP核被鎖定的情況較為常見。不同版本的Vivado對IP核的支持程度和處理方式有所不同。例如，用新版本的 Vivado 打開舊版本創建的工程，新版本軟件可能無法完全兼容舊版本工程中的IP核，為避免潛在的兼容性問題和錯誤配置，會將IP核鎖定。假設工程最初是在Vivado 2020.1版本中創建，其中的IP核是基于該版本進行開發和配置的。若在 Vivado 2022.2版本中打開此工程，2022.2版本的Vivado可能會檢測到工程內IP核與當前版本存在兼容性風險，如IP核的某些功能在新版本中發生了變化，或者新版本對IP核的配置方式有不同要求，從而將IP核鎖定。

1.2 IP版本不匹配

IP核自身版本的變化也可能導致鎖定。IP核在更新過程中，其功能、接口、參數設置等方面可能會發生改變。當工程中使用的 IP 核版本與當前 Vivado 環境所支持的推薦版本不一致時，Vivado會鎖定 IP 核。

1.3 IP License問題

部分IP核需要有效的許可證才能正常使用。如果沒有正確獲取、安裝或配置相應的IP License，或者許可證已過期，IP核將被鎖定。這在一些高級、專用的IP核中較為常見，如特定的數字信號處理IP核、高速接口IP核等。

比如，某公司購買了一款用于視頻處理的IP核，該IP核采用訂閱式許可證模式。若訂閱到期未續費，或者在安裝許可證過程中出現錯誤，如許可證文件路徑配置錯誤，Vivado在檢測到許可證問題后，會立即鎖定該視頻處理IP核，使開發者無法在工程中繼續使用相關功能。

1.4 芯片型號不同

當設置不同的芯片型號之后，IP核可能會被鎖定。不同的芯片型號，其對IP核的支持程度和處理方式有所不同。具體原因類似1.1Vivado版本差異的原因。

2. IP核被鎖定的解決辦法

第一節中，1.1，1.2，1.4三個小節的原因帶來的鎖定問題，可以通過如下的方法來解決。

2.1 生成IP核狀態報告并升級

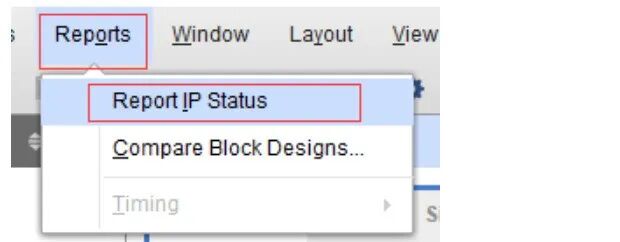

這是一種常用的解決方法。在 Vivado 界面中，通過 “Tools -> Report -> Report IP Status” 生成 IP 核的狀態報告。在報告中，可以清晰地看到各個 IP 核的狀態，包括是否被鎖定、當前版本、推薦版本等信息。

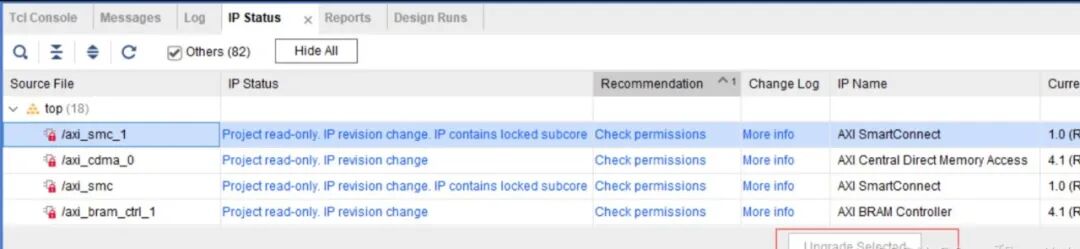

如果IP核被鎖定，且 “Upgrade Selected” 按鈕可用，可勾選被鎖定的IP核，然后點擊該按鈕進行升級。升級過程中，Vivado會根據IP核的版本差異和兼容性要求，自動對IP核進行更新和配置，使其能夠在當前工程和Vivado環境中正常使用。

但在操作過程中可能會遇到一些問題。若默認情況下被鎖住的IP核未被自動勾選，需要手動勾選相應的IP核，再點擊 “Upgrade Selected”；若出現 “NO ip specified” 報錯，通常是因?yàn)楣こ瘫４媛窂街泻兄形模瑢⒙窂礁臑槿⑽募纯山鉀Q。

2.2 使用TCL命令解鎖

當 “Upgrade Selected” 按鈕為灰色不可用時，可嘗試在Tcl console中執行命令 “upgrade_ip [get_ips]” 來解鎖 IP 核。該命令會對工程中的所有IP核進行升級操作，以解決因版本問題導致的鎖定。

在執行該命令時，可能會遇到一些特殊情況。若提示 “(Common 17-69) Command failed: No IP specified. Please specify IP with 'objects'”，這表明工程路徑存在中文，修改為英文路徑后重新執行命令即可。此外，如果工程中存在多個IP核，且部分IP核存在其他問題（如許可證問題），執行該命令可能無法完全解鎖所有IP核，需要進一步排查和處理。

2.3 工程另存為

若上述兩種方法都無法解決IP核鎖定問題，可以嘗試將工程另存為一個新的工程文件。在另存過程中，Vivado會重新對工程中的各種資源進行整理和配置。保存完成后，打開新保存的工程，查看IP核是否已經解鎖。

這種方法的原理是通過重新創建工程環境，讓Vivado重新加載和識別IP核，避免因原工程中可能存在的一些隱藏問題導致IP核鎖定。但需要注意的是，在另存工程時，要確保保存路徑?jīng)]有中文和特殊字符，且工程名稱也遵循規范，避免因路徑和名稱問題再次引發IP核鎖定。

2.4 檢查和更新IP License

若IP核被鎖定是因?yàn)樵S可證問題，首先要檢查許可證的獲取、安裝和配置情況。確認許可證是否已過期，若過期，需要重新購買或續費獲取新的許可證。對于未正確安裝或配置的許可證，按照 IP 核提供商的說明，重新進行安裝和配置。

在安裝或配置許可證時，要仔細檢查許可證文件的路徑設置是否正確，以及許可證與IP核、Vivado版本之間的兼容性。部分 IP 核可能對許可證的有效期、使用次數等有特定限制，需要根據實際情況進行處理。同時，在更新許可證后，重啟Vivado，使新的許可證設置生效。
