IP核（IP Core）
Vivado中有很多IP核可以直接使用，例如數學運算（乘法器、除法器、浮點運算器等）、信號處理（FFT、DFT、DDS等）。IP核類似編程中的函數庫（例如C語言中的printf()函數），可以直接調用，非常方便，大大加快了開發速度。

使用Verilog調用IP核
這里簡單舉一個乘法器的IP核使用實例，使用Verilog調用。首先新建工程，新建demo.v頂層模塊。

添加IP核

點擊Flow Navigator中的IP Catalog。

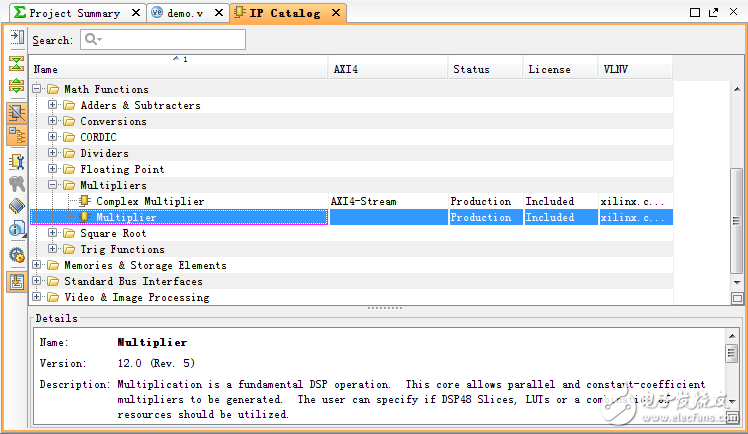

選擇Math Functions下的Multiplier，即乘法器，并雙擊。

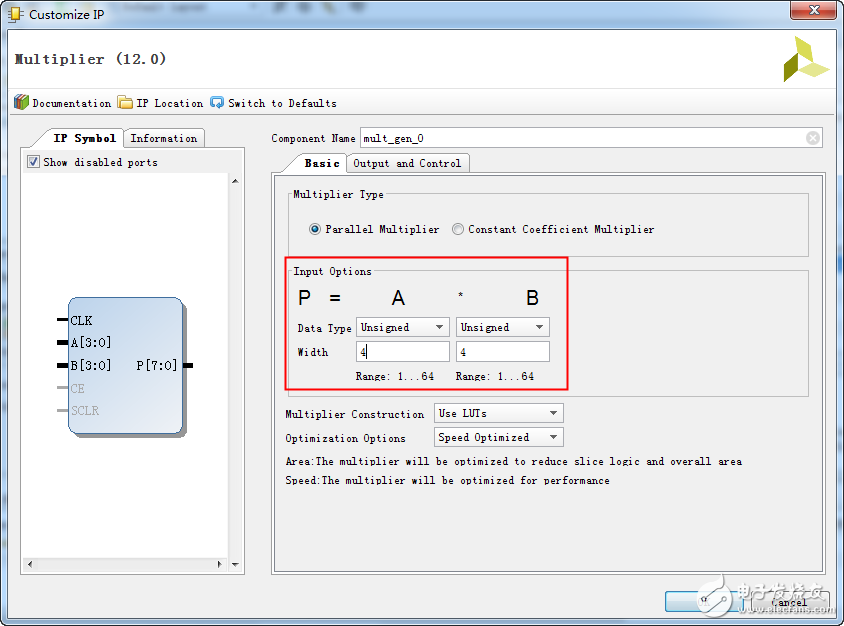

將彈出IP核的參數設置對話框。點擊左上角的Documentation，可以打開這個IP核的使用手冊查閱。這里直接設置輸入信號A和B均為4位無符號型數據，其他均為默認值，點擊OK。

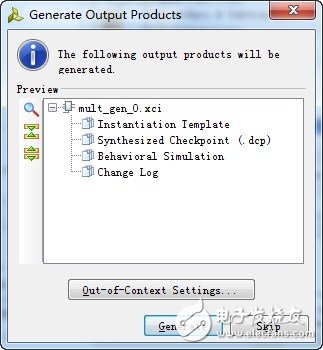

稍后彈出的窗口，點擊Generate。

調用IP核

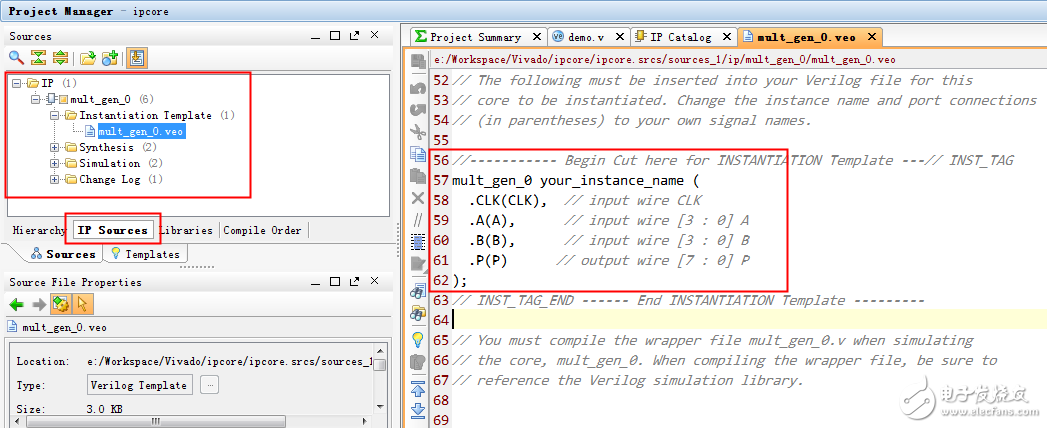

選擇IP Sources，展開并選擇mult_gen_0 - Instantiation Template - mult_gen_0.veo，可以打開實例化模板文件。如圖，這段代碼就是使用Verilog調用這個IP核的示例代碼。

將示例代碼復制到demo.v文件中，并進行修改，最終如下。代碼中聲明了無符號型的4位變量a和b，分別賦初值7、8，作為乘數使用；無符號型的8位變量p，用于保存計算結果。clk為T(mén)estbench編寫的周期20ns的時鐘信號；mult_gen_0 mul(...)語句實例化了mult_gen_0類型的模塊對象mul，并將clk、a、b、p作為參數傳入。
module demo(
);
reg clk = 0;
always #10 clk = ~clk;
wire [3:0] a = 7;
wire [3:0] b = 8;
wire [7:0] p;
mult_gen_0 mul (
.CLK(clk), // input wire CLK
.A(a), // input wire [3 : 0] A
.B(b), // input wire [3 : 0] B
.P(p) // output wire [7 : 0] P
);
endmodule

行為仿真驗證

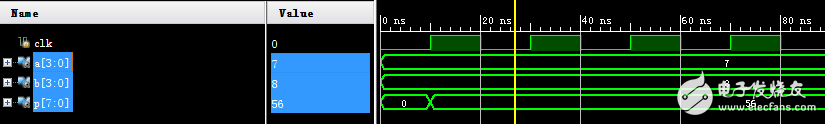

以demo為頂層模塊，啟動行為仿真，即可輸出波形。設置a、b、p顯示為無符號十進制（右擊選擇Radix - Unsigned Decimal）。如圖，可以看到a=7, b=8，第一個時鐘上升沿后p = a * b = 56。

框圖（Block Design）中調用IP核
這里舉一個簡單的例子，通過調用乘法器IP核，產生一個能計算平方的新模塊。

創建框圖設計文件

選擇Flow Navigator中的Create Block Design，創建一個框圖設計文件。

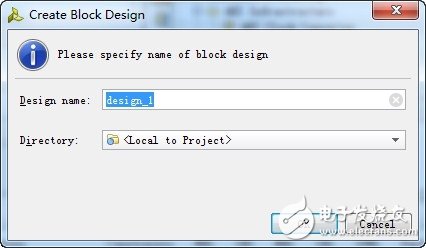

輸入文件名并點擊OK。

添加IP核

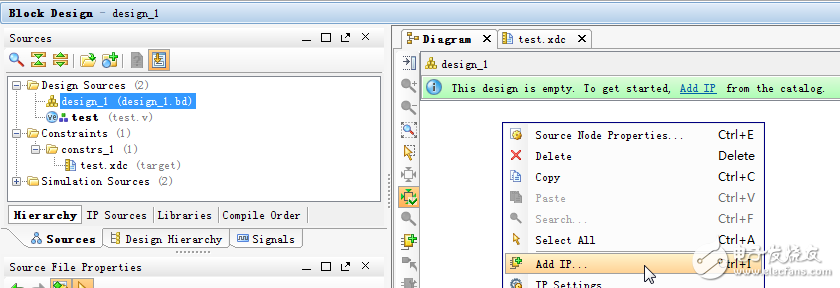

在框圖空白處右擊，選擇Add IP。

可以直接搜索需要的IP核，雙擊確認。

IP核即可被添加進來，可以用導線將其與其他器件連接。

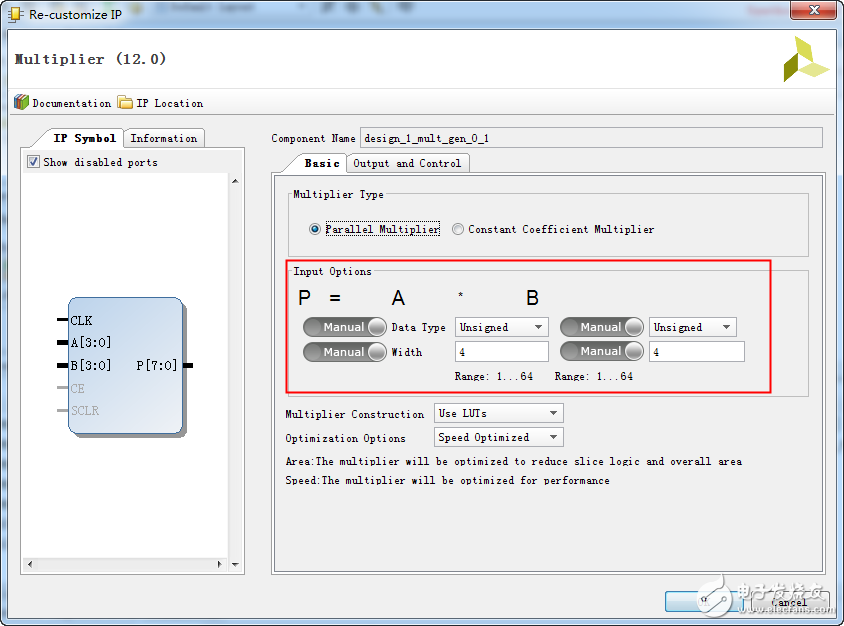

雙擊這個IP核符號，可以打開參數設置對話框。點擊左上方的Documentation可以查看IP核的手冊。這里將輸入的A、B均設置為4為無符號型，其他為默認值，點擊OK確認。

繪制電路

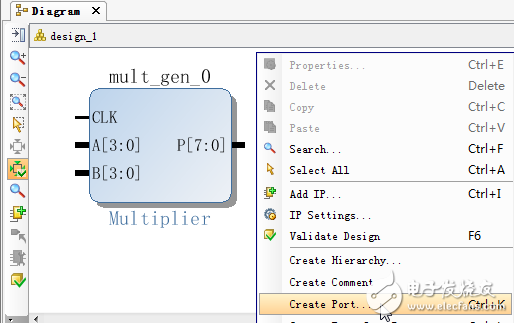

右擊Diagram窗口空白處，選擇Create Port。

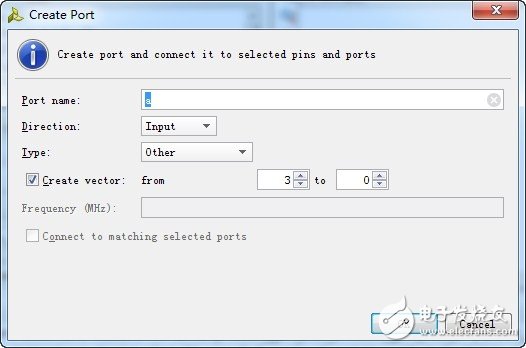

彈出窗口中，設置端口a為4位輸入信號，并點擊OK。

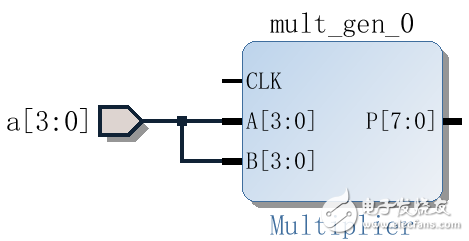

將a與A、B都連接起來。

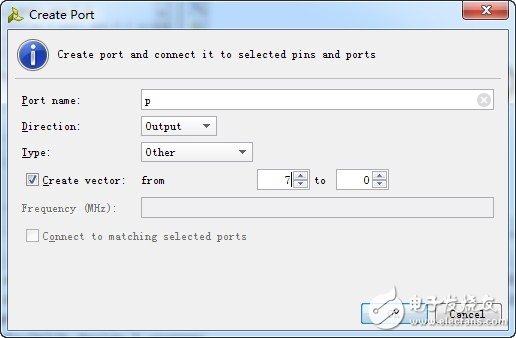

同樣的方法，添加一個8位輸出端口p，與P連接。

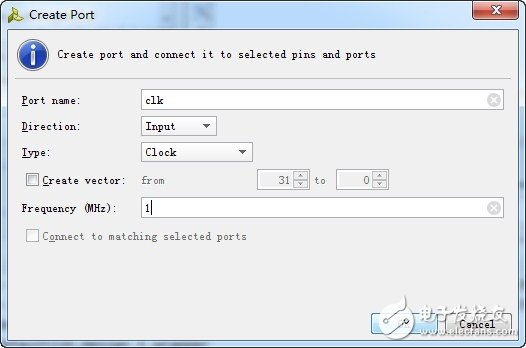

再添加一個clk時鐘輸入端口，與CLK連接。

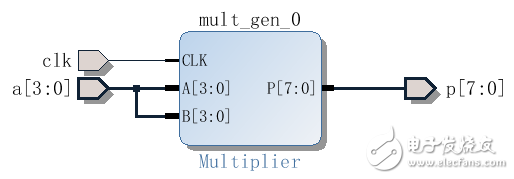

最終結果如圖。

仿真測試

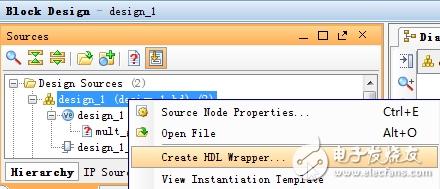

右擊框圖設計文件design_1，選擇Create HDL Wrapper。

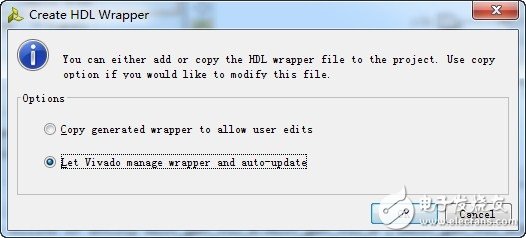

選擇第二項并點擊OK。
