1、硅光領域發展趨勢

隨著5G通信和人工智能應用的快速發展，傳統光模塊在傳輸速率、功耗控制和集成度等方面面臨更高要求。

硅光技術憑借其CMOS工藝高集成度和低成本優勢，逐步成為光通信系統發展的重要方向。該技術在未來高速光模塊、共封裝光學（CPO）等領域的應用潛力持續顯現。

2、硅光領域中典型的測試方案

2.1 測試框圖

完整的硅光測試系統需要協同多種儀器設備，構建精密的光電測試平臺。典型配置包括：

可調諧激光器：提供精確波長可調的光信號源；

偏振控制器/擾偏儀：模擬真實光纖傳輸中的偏振態變化；

光開關矩陣：實現多通道測試路徑的靈活切換；

光功率計：實時監測光功率穩定性；

耦合器：將光信號耦合至被測器件；

源表(SMU)：為核心光電元件提供偏置并同步測量電學響應。

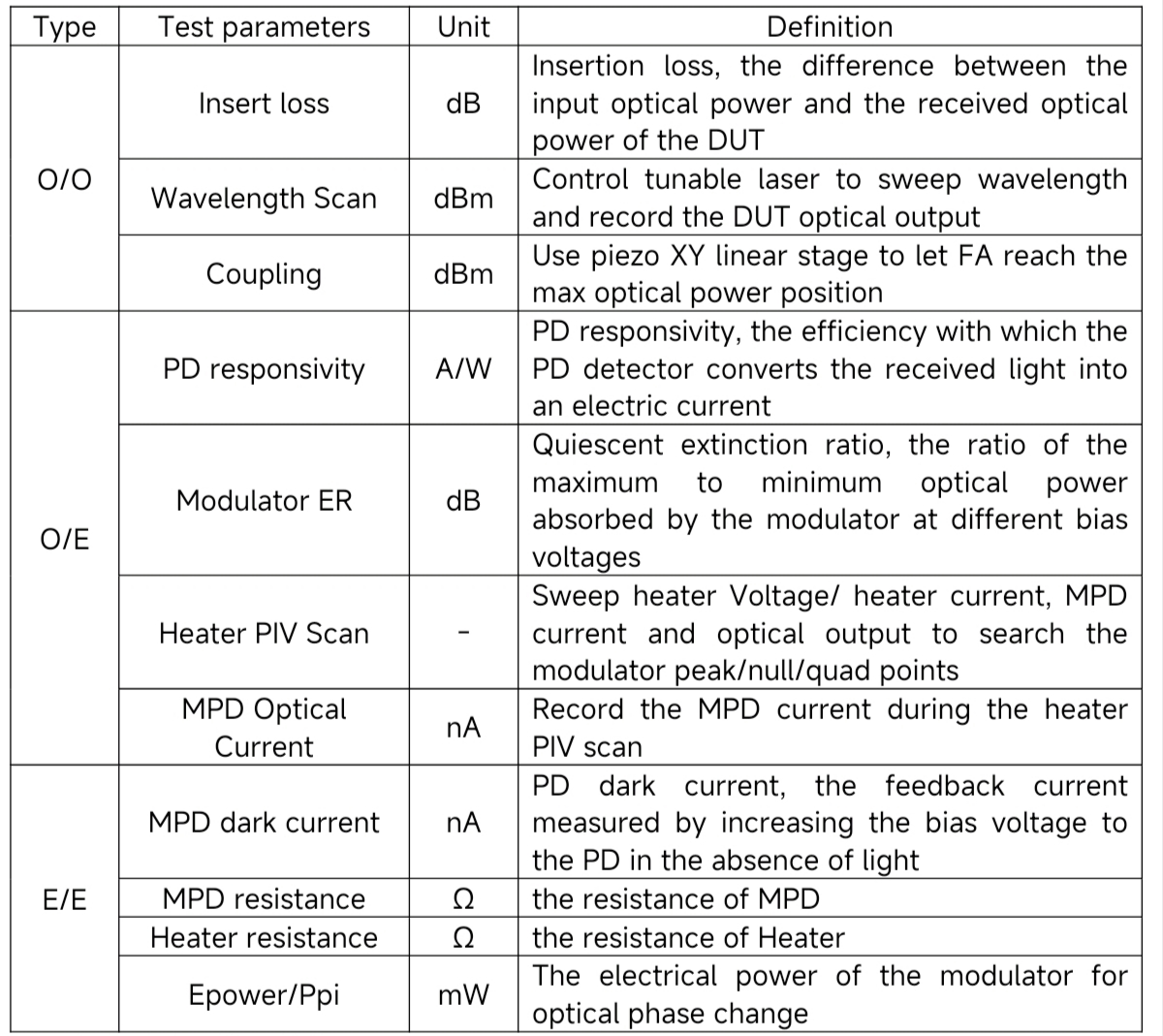

2.2 測試項目

根據測試需求一般測試如下項目：

3、源表的重要性及挑戰

在硅光技術領域，源表已從“可選工具”發展為“不可或缺的核心測試引擎”。它不僅是測量暗電流、電阻等靜態參數的標準設備，更是實現光電轉換效率量化、硅光器件動態性能表征（如PIV掃描）的關鍵儀器。憑借其高精度、四象限工作模式以及同步“源”與“表”的能力，源表能夠滿足硅光器件在微小電流測量、精密偏置電壓提供和復雜掃描測試中的嚴苛要求，從而確保測試數據的可靠性與準確性。

在測試方案中，源表面臨以下挑戰：

3.1 多通道并行測試需求

現代硅光芯片通常集成數十甚至上百個功能單元，如多路調制器、探測器陣列等。傳統單通道源表需要多臺堆疊，導致系統復雜、成本高昂且同步困難。測試效率成為產能提升的瓶頸。

3.2 nA級微弱電流測量挑戰

硅光探測器在低光照條件下的暗電流通常要求測量精度達到nA級別。環境噪聲、電纜漏電流、溫度漂移等因素都會影響測量準確性，對源表的靈敏度和穩定性提出極高要求。

3.3 多儀器同步復雜性

光功率計、激光器、開關矩陣等設備需要與源表實現微秒級精確同步，確保光電參數的時間關聯性。復雜的觸發接線和軟件協調大大增加了系統集成難度。

4、聯訊儀器源表解決方案：精準應對硅光測試挑戰

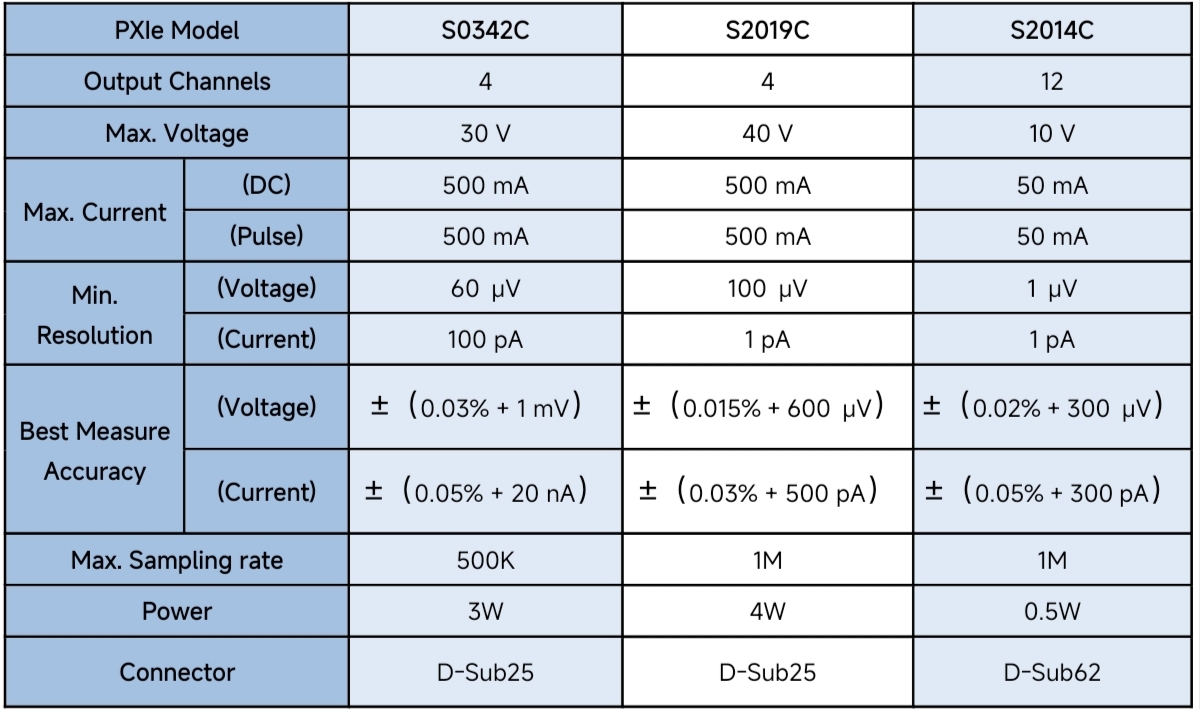

針對上述挑戰，聯訊儀器推出全系列PXIe源表產品，為硅光測試提供專業解決方案：

S2014C：十二通道精密源表 ，高密度集成

通道優勢：單卡提供12個獨立通道，支持多路并行測試

精度保證：1pA電流分辨率，滿足nA及亞nA級暗電流測試需求

同步性能：支持通過PXI觸發總線或前面板DIO端口實現精確同步

S2019C：高功率版本

適用于需要更高驅動電壓/電流的硅光器件測試，如大功率Heater驅動等應用場景。

S0342C：高性價比版本

為中等通道數需求提供性價比最優解決方案，保持高性能的同時優化成本。

5、典型案例應用

此案例需要對硅光芯片進行性能驗證，測試對象包含8路Heater和12路PD。原方案采用多臺臺式雙通道源表堆疊，至少需10臺源表，不僅占用大量空間，線纜連接繁雜，還引入較多噪聲與誤差，影響測試一致性與良率。

解決方案

采用2張S2014C源表構建24通道測試系統：

卡1：負責8路Heater的電流掃描測試讀取電壓。

卡2：負責12路PD測試，實現偏置電壓施加與電流信號采集。

結語

硅光技術的快速發展，正驅動著測試測量能力向著更高精度和效率升級。聯訊儀器依托長期的技術積累與持續的產品創新，能夠為相關領域提供穩定、精準的測試解決方案。聯訊源表系列產品可滿足研發驗證與量產測試場景下的使用需求，為行業用戶提供可靠的測試支持。
